1X16 Splitter PLC à fibre optique monté sur support
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | Diviseur optique de PLC de fibre de bâti de support,1X16 Splitter à fibre optique,Splitter PLC avec garantie |
||
|---|---|---|---|
Description de produit

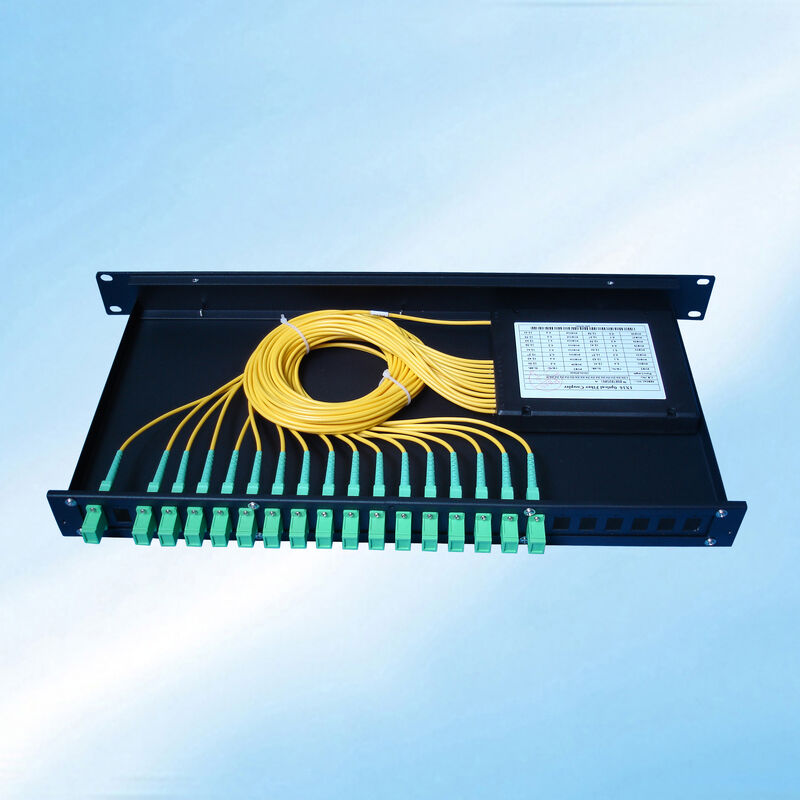

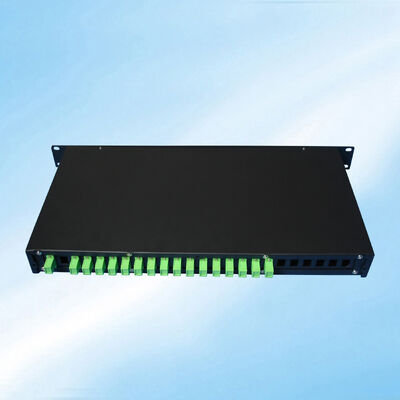

Séparateur PLC à fibre optique à montage en rack 1X16
Présentation du produit
Le répartiteur PLC (Planar Lightwave Circuit) à montage en rack est un dispositif de distribution d'énergie basé sur la technologie de substrat de quartz intégré. Les répartiteurs PLC monomode 1×N et 2×N divisent uniformément les signaux optiques d'une ou deux entrées vers plusieurs sorties, et peuvent également fonctionner en sens inverse pour combiner plusieurs signaux en une ou deux fibres.
Principales fonctionnalités
- Longueur d'onde de fonctionnement à large bande
- Faible perte d'insertion
- Faible perte dépendante de la polarisation (PDL)
- Conception compacte
- Excellente uniformité d'un canal à l'autre
- Haute fiabilité et stabilité
Applications
- Réseaux de télécommunications
- Systèmes PON
- FTTH (Fibre jusqu'au domicile)
- Systèmes de télévision par câble
- Transmission vidéo
Spécifications techniques
Paramètres de performances
| Paramètre | Valeur |
|---|---|
| Longueur d'onde de fonctionnement (nm) | 1260 ~ 1650 |
| Type de fibre | UIT-T G657A1, G657A2 et G.652D |
| Max. Stabilité de la température (dB) | 0,5 (typique 0,3) |
| Température de fonctionnement (°C) | -40 ~ +85 |
| Température de stockage (°C) | -40 ~ +85 |
Performances du répartiteur 1×N
| Taper | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Max. Perte d'insertion (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16,8 | 20.3 |
| Max. Uniformité (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Performances du répartiteur 2 × N
| Taper | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Max. Perte d'insertion (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20,8 |
| Max. Uniformité (dB) | 0,8 | 1.0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Remarque : Toutes les mesures sont effectuées à température ambiante, connecteurs non inclus. Perte de réflexion minimale : 55 dB pour tous les types.
Dimensions de l'emballage
Emballage du séparateur 1 × N
| Type de colis | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L×L×H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Boîte métallique mini module (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Boîte en plastique du module (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
| Montage en rack (mm) | 483×250×44,5 | 483×250×89 | ||||
Emballage du séparateur 2×N
| Type de colis | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L×L×H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Boîte métallique mini module (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Boîte en plastique du module (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
| Montage en rack (mm) | 483×250×44,5 | 483×250×89 | ||||
Foire aux questions
Q : Êtes-vous un fabricant ?
R : Oui, nous sommes un fabricant et un fournisseur de solutions totales de solutions FTTH/centre de données basé à Shenzhen, en Chine, créé en 2000.
Q : Quel est votre MOQ ?
R : MOQ peut être de 1 pièce, mais les prix deviennent plus compétitifs avec de plus grandes quantités.
Q : Pouvez-vous citer le prix FOB ?
R : Oui. Nous livrons par voie aérienne (DHL, TNT, UPS, FEDEX) ou maritime pour de grandes quantités. Nous fournissons des devis avec fret et délais de livraison en fonction de vos exigences détaillées.
Q : Comment est votre qualité ?
R : Notre production suit les normes CEI et européennes avec les certifications CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100 % avant la livraison.
Q : Quel est votre délai de livraison ?
R : Dépend de la quantité et du type de produit. Cordons de brassage fibre optique : 2-3 jours ouvrables pour un maximum de 5 000 pièces. Nous stockons des produits réguliers et traitons les commandes urgentes.
Q : Quelle est votre garantie ?
R : Garantie d’un an pour les cordons de brassage (dommages non artificiels). Pour les dommages artificiels, nous fournissons une réparation gratuite, le client couvrant les frais de transport.
Q : Quel est votre emballage ?
R : Emballage standard international pour l’exportation. Impression de logo personnalisé disponible sur demande.
Q : Pouvez-vous proposer des OEM/ODM ?
R : Oui, tous les produits acceptent les OEM/ODM. Nous pouvons signer des accords de confidentialité.
Q : Puis-je avoir un échantillon ?
R : Échantillons gratuits disponibles pour les produits de moins de 10 $. L'acheteur paie le fret avant la livraison.
Q : Comment puis-je commander ?
R : 1. Envoyez une demande avec les spécifications et la quantité du produit. 2. Nous fournissons un devis avec délai de livraison. 3. Confirmez le devis et recevez PI. 4. La production commence après le paiement. 5. Confirmez les détails du destinataire. 6. Recevez le numéro de suivi après la livraison.
Q : Quelle est votre condition de paiement ?
R : T/T, Western Union, Paypal, MoneyGram. Pour les gros montants : acompte de 50%, solde de 50% avant livraison.
Avec les mêmes normes de qualité, si vous trouvez de meilleurs prix ailleurs, TAKFLY peut les égaler. Notre équipe apporte plus de 3 ans d'expérience dans l'industrie de la fibre optique pour fournir une assistance produit professionnelle.
