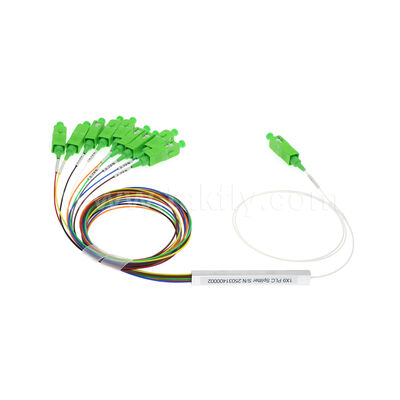

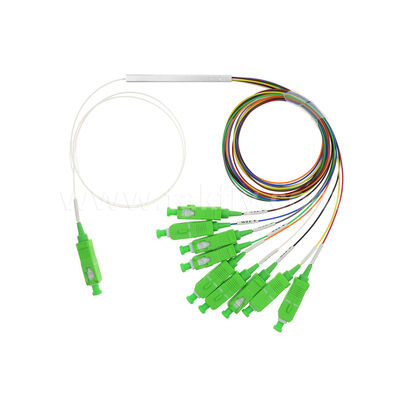

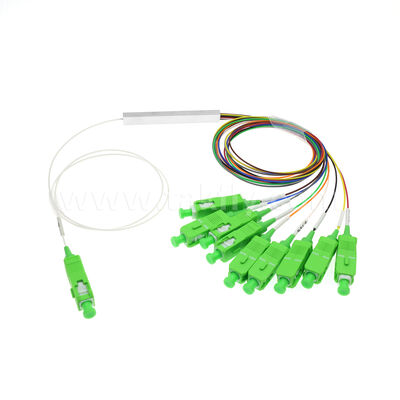

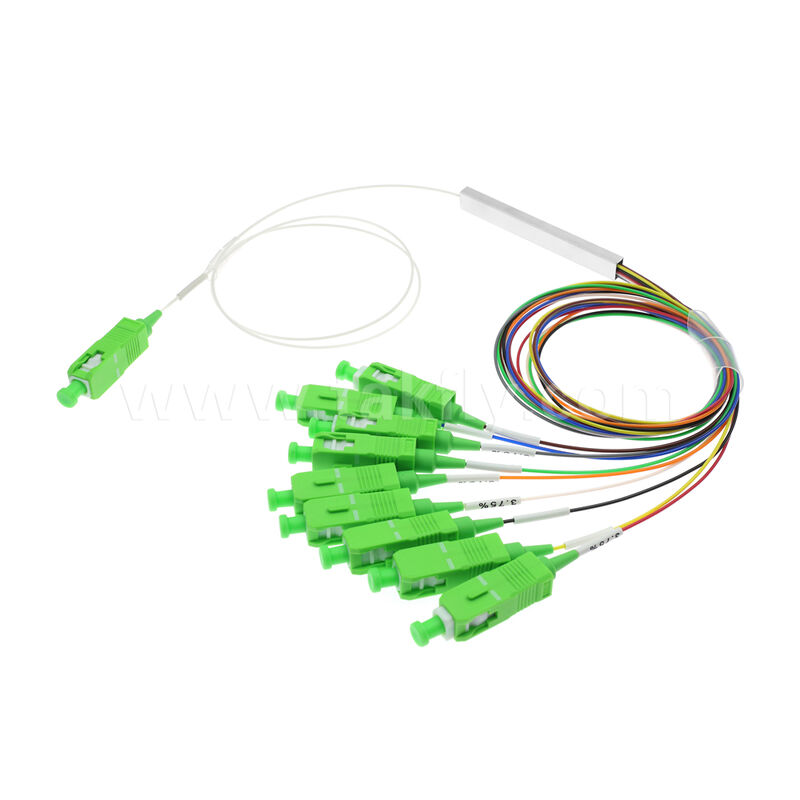

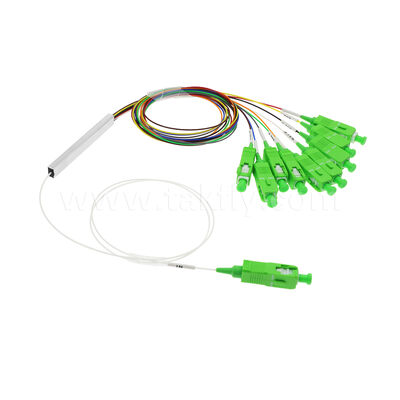

Séparateur PLC 1 × 9 canaux avec fibre de 0,9 mm pour réseaux de distribution optique FTTH/FTTX
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
Description de produit
Séparateur PLC 1X9 mini O.9mm
Présentation du produit
Ce répartiteur PLC présente une configuration 1 × 9 canaux, fournissant une entrée répartie uniformément en neuf ports de sortie. Le boîtier Mini compact utilise une fibre de diamètre extérieur de 0,9 mm, adapté aux équipements de distribution de fibre haute densité et aux installations avec un espace limité.
Basé sur la technologie de circuit planaire à ondes lumineuses, il offre une uniformité de division stable. La plage de longueurs d'onde de fonctionnement couvre 1 260 nm à 1 650 nm, compatible avec les réseaux optiques passifs. Les paramètres de perte d'insertion et d'uniformité sont conformes aux normes CEI 61753-2. La plage de température de fonctionnement de -40℃ à +85℃ permet un déploiement dans des armoires extérieures ou des boîtes de terminaison d'abonné.
Options disponibles
- Type de connecteur : aucun/connecteur LC/SC
- Taille du boîtier : Personnalisable sur demande
- Type de fibre : G.657A1 / G.652D, etc.
Principales fonctionnalités
- Longueur d'onde de fonctionnement à large bande
- Faible perte d'insertion
- PDL faible
- Conception compacte
- Bonne uniformité de canal à canal
- Haute fiabilité et stabilité
Données produit
| Longueur d'onde de fonctionnement (nm) | 1260-1650 | Date d'inspection | 2025/3/14 |
| Réf. | 1x9-0,9-0,5M-SC/APC | S/N | 25031400002 |
| Type de fibre | G657A1 | Longueur de fibre (m) | >=0,5 |
| Type de connecteur | SC/APC | Dimension du colis (mm) | 60x7x4 |
| Température de stockage | -40 ~ + 85 ℃ | Température de fonctionnement | -40 ~ + 85 ℃ |
Applications
- Secteur des télécommunications
- Système PON
- Réseaux de distribution optique FTTH / FTTX
- Division du signal CATV
- Transmission vidéo
- LAN optique passif (POL)
- Connexions internes du répartiteur de fibre optique (ODF)
- Liens de répartiteur de centre de données
Spécifications de performances
| Article | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Longueur d'onde (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Spéc. | MAX.16h30 | MAX.0,25 | >65 | ||||||
| Port-70% | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Passer | Passer | Passer |
| Port-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Passer | Passer | Passer |
| Port-3,75% | 16h17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Passer | Passer | Passer |
| Port-3,75% | 15.81 | 15.93 | 15,99 | 0,08 | 0,04 | 0,09 | Passer | Passer | Passer |
| Port-3,75% | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Passer | Passer | Passer |
| Port-3,75% | 15h90 | 15,98 | 15.94 | 0,09 | 0,05 | 0,05 | Passer | Passer | Passer |
| Port-3,75% | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Passer | Passer | Passer |
| Port-3,75% | 15.76 | 16h18 | 15.61 | 0,08 | 0,05 | 0,02 | Passer | Passer | Passer |
| Port-3,75% | 15h69 | 15.84 | 15h79 | 0,04 | 0,03 | 0,02 | Passer | Passer | Passer |
| Saisir | N / A | N / A | |||||||
| MAX. | 16h17 | 16h18 | 16.09 | 0,09 | 0,09 | 0,09 | N / A | ||
| MIN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | N / A | ||
| Moyenne | 14.34 | 14h35 | 14.22 | 0,06 | 0,05 | 0,05 | N / A | ||
| Uniformité (s1,0 dB) | 0,53 | 0,51 | 0,48 | Directivité (dB) | >55 |
Spécifications techniques
| Article | Paramètre |
|---|---|
| Longueur d'onde de fonctionnement (nm) | 1260 ~ 1650 |
| Type de fibre | UIT-T G657A1, G657A2 et G.652D |
| Stabilité maximale de la température (dB) | 0,5 (typique 0,3) |
| Température de fonctionnement (℃) | -40 ~ +85 |
| Température de stockage (℃) | -40 ~ +85 |
Performances du répartiteur par type
| Type(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perte d'insertion maximale (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16,8 | 20.3 |
| Uniformité maximale (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| Perte de retour minimale (dB) | 55 | |||||
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Type(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perte d'insertion maximale (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20,8 |
| Uniformité maximale (dB) | 0,8 | 1.0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Perte de retour minimale (dB) | 55 | |||||
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Note:Toutes les mesures sont effectuées à température ambiante et connecteurs non inclus.
Foire aux questions
Q : Êtes-vous un fabricant ?
R : Oui, nous sommes un fabricant, un fournisseur de solutions FTTH et de solutions complètes pour centres de données à Shenzhen, en Chine, créé en 2000.
Q : Quel est votre MOQ ?
R : MOQ peut être de 1 pièce, mais le prix n’est pas compétitif. Plus de quantité, le prix sera plus compétitif.
Q : Pouvez-vous citer le prix FOB ?
R : Oui. Nous pouvons livrer par avion, DHL, TNT, UPC, FEDEX, etc. Pour de grandes quantités, nous livrerons par voie maritime. Nous pouvons vous indiquer le prix avec le fret et le délai de livraison après que vous nous ayez fait part des exigences détaillées avec la quantité.
Q : Comment est votre qualité ?
R : Notre production est conforme à la norme CEI, européenne. Certifié CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100 % avant la livraison.
Q : Quel est votre délai de livraison ?
R : Cela dépend de la quantité et des produits. Pour les cordons de brassage à fibre optique, le délai de livraison peut être de 2 à 3 jours ouvrables pour 5 000 pièces. Nous gardons des produits réguliers en stock et pouvons traiter les commandes urgentes.
Q : Quelle est votre garantie ?
R : Cela dépend de différents produits, nous avons une garantie d'un an pour le cordon de brassage depuis la livraison, mais nous sommes uniquement responsables des dommages non artificiels. Pour les dommages artificiels, nous pouvons le réparer gratuitement, le fret sera payé à vos côtés.
Q : Quel est votre emballage ?
R : Paquet standard d’exportation internationale. Si vous devez imprimer votre logo sur l'emballage, veuillez nous le faire savoir avant de faire un devis.
Q : Pouvez-vous proposer des OEM/ODM ?
R : Oui, nous pouvons. Tous les produits acceptent OEM/ODM. Nous pouvons signer l'accord de confidentialité.
Q : Puis-je avoir un échantillon ?
R : Cela dépend des produits. Échantillon gratuit fourni à moins de 10 $. Le fret sera payé par l'acheteur avant la livraison.
Q : Comment puis-je commander ?
R: 1. Envoyez-nous un courrier ou des demandes de renseignements avec le nom du produit, les spécifications et la quantité. Fournissez votre adresse de réception si vous avez besoin d'un prix FOB, CIF, CFR.
2. Nous vous proposerons notre devis avec délai de livraison.
3. Une fois le devis confirmé, nous enverrons un PI avec notre compte bancaire.
4. La production sera organisée après réception du paiement.
5. Confirmez le destinataire avec vous avant la livraison.
6. Le numéro de suivi sera fourni après la livraison.
2. Nous vous proposerons notre devis avec délai de livraison.
3. Une fois le devis confirmé, nous enverrons un PI avec notre compte bancaire.
4. La production sera organisée après réception du paiement.
5. Confirmez le destinataire avec vous avant la livraison.
6. Le numéro de suivi sera fourni après la livraison.
Q : Quelle est votre condition de paiement ?
R : T/T, Western Union, Paypal, MoneyGram à la fois. Pour les gros montants, il peut y avoir un dépôt de 50 % à l'avance, un solde de 50 % payé avant la livraison.
Remarque supplémentaire :Avec le même standard de qualité, si vous pouviez obtenir un meilleur prix sur le marché, TAKFLY pourrait également vous proposer le même prix. 3 ans d'expérience professionnelle dans l'industrie de la fibre optique, c'est un honneur d'être votre assistant produit professionnel.
