1×128 Compteur de port élevé PLC Rack de séparation monté Panneau de patch Ultra haute densité FTTX Distribution
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$17.66 ~ US$70.63/PC |

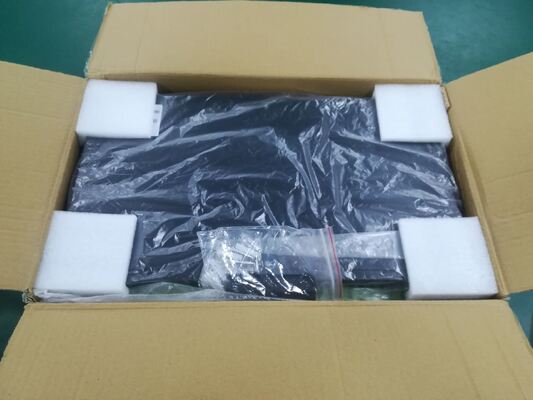

| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | Support de support de séparateur PLC à 128 ports,panneau de distribution FTTX haute densité,panneau de brassage de séparateur PLC à fibre optique |
||
|---|---|---|---|
Description de produit
Panneau de brassage de bâti de support de diviseur de PLC de nombre élevé de port 1*128
Nom du produit :Panneau de brassage de répartiteur de montage en rack PLC 1*128
Numéro de pièce :P-1128-RF-LA-Φ0.9-05-05
Configuration:1 entrée * 128 sorties
Numéro de pièce :P-1128-RF-LA-Φ0.9-05-05
Configuration:1 entrée * 128 sorties

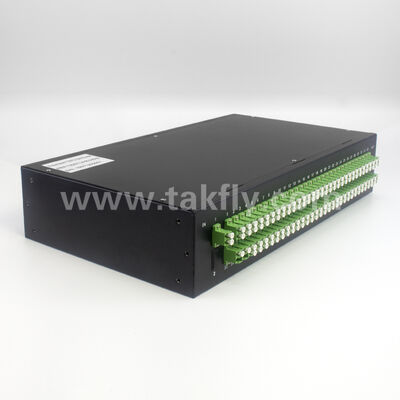

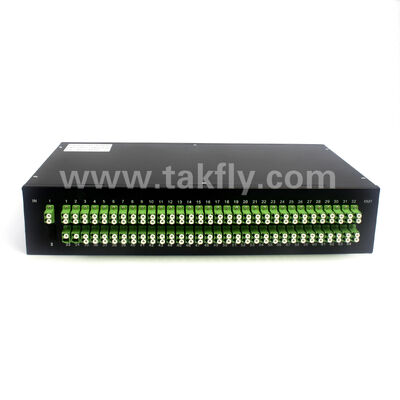

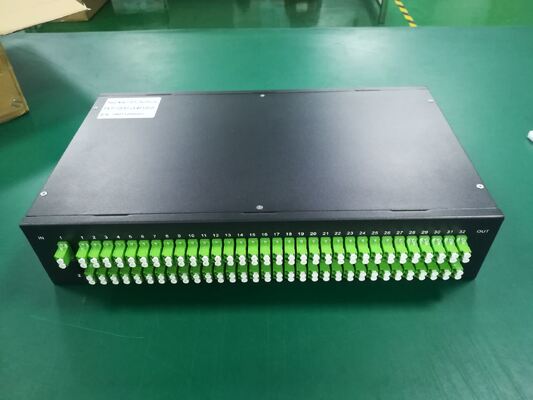

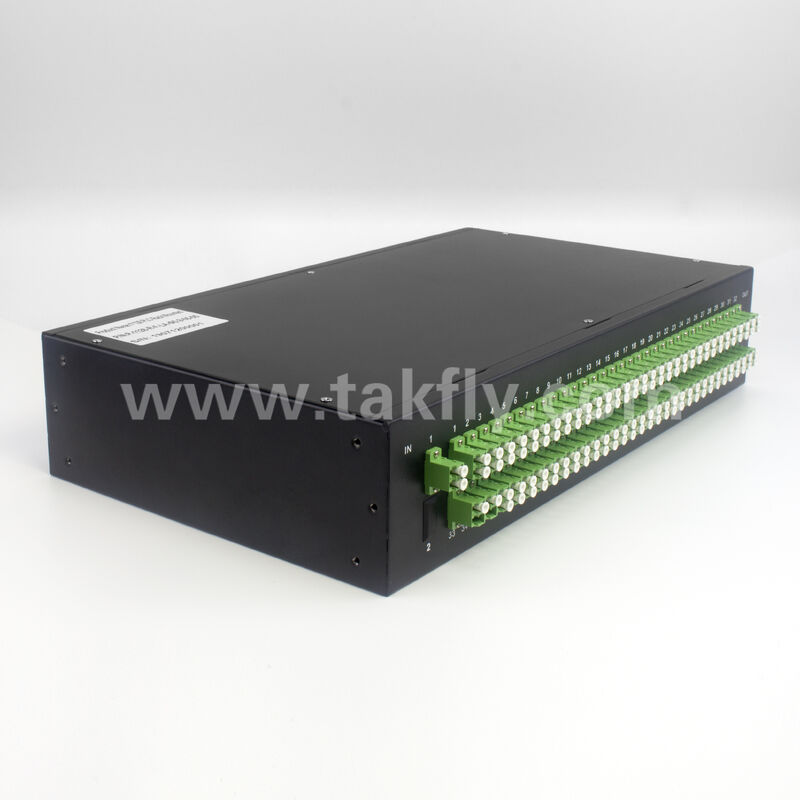

Ce panneau répartiteur PLC monté en rack intègre un répartiteur de circuit d'onde lumineuse planaire 1*128 avec un panneau de brassage avant. L'unité est dotée d'un boîtier de montage en rack standard de 19 pouces (généralement 4U ou 5U de hauteur en fonction de la densité des ports). La fibre d'entrée utilise des adaptateurs de connecteur (tels que LC ou SC), tandis que les 128 fibres de sortie se terminent sur des adaptateurs avant avec des tresses de 0,9 mm ou des connecteurs de panneau. Conçue pour les centraux FTTH/FTTX, les têtes de réseau ou les applications de répartiteur, cette solution est idéale pour distribuer des signaux optiques uniques à plusieurs utilisateurs.
Spécifications de performances typiques
| Paramètre | Valeur |
|---|---|
| Longueur d'onde de fonctionnement | 1 260 ~ 1 650 nm |
| Perte d'insertion (maximum) | ≤23,0 dB (typique ≤21,5 dB) |
| Uniformité (Max) | ≤2,5dB |
| Perte dépendante de la polarisation | ≤0,5dB |
| Perte de retour | ≥55 dB (connecteur) |
| Directivité | ≥55dB |
| Température de fonctionnement | -40 ℃ ~ +85 ℃ |
| Température de stockage | -40 ℃ ~ +85 ℃ |
| Type de fibre | Entrée : 2,0 mm ou 3,0 mm ; Sortie : queue de cochon de 0,9 mm |
| Type de connecteur (entrée/sortie) | SC/APC, SC/UPC, LC/UPC ou comme spécifié |
Caractéristiques mécaniques
- Montage en rack standard de 19 pouces avec connecteurs de sortie préconnectorisés
- Panneau avant amovible pour un nettoyage et une inspection faciles

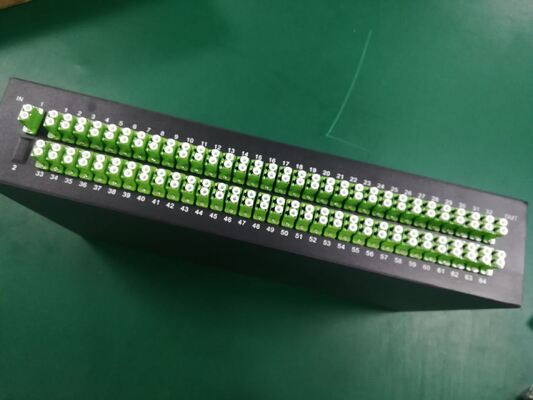

- Effacer l'étiquetage des ports de 1 à 128
- Plateau d'épissure ou kit de sortie en option pour la gestion des fibres
Principales fonctionnalités
- Longueur d'onde de fonctionnement du haut débit
- Faible perte d'insertion
- Faible perte dépendante de la polarisation (PDL)
- Conception compacte
- Excellente uniformité de canal à canal
- Haute fiabilité et stabilité
Applications
- Réseaux de télécommunications
- Systèmes PON
- FTTH (Fibre jusqu'au domicile)
- Systèmes de télévision par câble
- Transmission vidéo
Spécifications techniques
Paramètres de performances
| Paramètre | Valeur |
|---|---|
| Longueur d'onde de fonctionnement (nm) | 1260 ~ 1650 |
| Type de fibre | UIT-T G657A1, G657A2 et G.652D |
| Stabilité de température maximale (dB) | 0,5 (typique 0,3) |
| Température de fonctionnement (°C) | -40 ~ +85 |
| Température de stockage (°C) | -40 ~ +85 |
Performances du répartiteur 1*N
| Taper | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Perte d'insertion maximale (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16,8 | 20.3 |
| Uniformité maximale (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| PDL maximum (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Performances du répartiteur 2*N
| Taper | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Perte d'insertion maximale (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20,8 |
| Uniformité maximale (dB) | 0,8 | 1.0 | 1.2 | 1,5 | 1.8 | 2.0 |
| PDL maximum (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Remarque : Toutes les mesures sont prises à température ambiante, hors connecteurs. Perte de réflexion minimale pour tous les types : 55 dB.
Foire aux questions
FAQ sur les produits
Q1 : Quel est le but d’un répartiteur PLC 1*128 ?
A1 : Il divise un signal optique d'entrée en 128 signaux de sortie de puissance égale. Couramment utilisé dans les réseaux FTTH/PON à grande échelle (un seul port OLT desservant jusqu'à 128 utilisateurs) et les systèmes de distribution optique CATV.
Q2 : Quelle est la perte d'insertion typique pour un séparateur 1*128 ?
A2 : La perte théorique est d'environ 21,0 dB. En incluant la perte supplémentaire et la perte de connecteur, la perte d'insertion totale est ≤ 23,0 dB (typique), avec un maximum ≤ 26,0 dB selon les normes de l'industrie.
Q3 : Ce répartiteur peut-il être utilisé à l'envers ?
A3 : Oui, les répartiteurs PLC sont des dispositifs réciproques passifs. Ils peuvent combiner 128 signaux d'entrée dans une seule fibre de sortie, mais notez que la perte combinée sera élevée (≥21 dB) et que les réflexions inverses doivent être contrôlées.
Q4 : Quels types de connecteurs sont disponibles pour le panneau de sortie ?
A4 : Les options standard incluent SC/APC (le plus courant pour FTTH), SC/UPC, LC/UPC ou FC/APC. Contactez-nous pour confirmer les interfaces de connecteur spécifiques à vos besoins.
Q5 : Quelle hauteur de rack (U) ce panneau nécessite-t-il ?
A5 : La hauteur du rack dépend de la conception et de la densité des ports. Les répartiteurs 1*128 sont généralement disponibles en hauteurs 2U, 3U ou 4U. Contactez-nous pour connaître les dimensions exactes de ce modèle spécifique.
Q6 : Dans quelle mesure la température du répartiteur dans les armoires extérieures est-elle stable ?
A6 : L'appareil fonctionne de -40℃ à +85℃, ce qui le rend adapté aux armoires extérieures, aux salles de tête de réseau ou aux bureaux centraux non contrôlés en température.
Q7 : Combien de modules répartiteurs y a-t-il à l’intérieur ? Est-ce qu'il s'agit de modules 1*16 ou 1*32 en cascade ?
A7 : 1*128 répartiteurs peuvent être implémentés avec une seule puce PLC à haute uniformité ou en mettant en cascade des modules plus petits. Contactez notre équipe commerciale pour plus de détails de configuration interne spécifiques.
Q8 : Quelle est la période de garantie ?
A8 : La garantie standard est de 1 an, couvrant les défauts non humains avec réparation gratuite pour les défauts de fabrication.
Q9 : Puis-je obtenir un échantillon avant de commander en gros ?
A9 : Oui, nous fournissons des échantillons. Veuillez spécifier vos exigences en matière de connecteur et de longueur de fibre.
Q10 : Comment nettoyer les connecteurs de sortie sur les panneaux haute densité ?
A10 : Utilisez des nettoyeurs en un clic ou des nettoyeurs de cassettes avec les adaptateurs appropriés (SC ou LC). La conception du panneau avant permet un nettoyage individuel sans perturber les fibres adjacentes.
FAQ de l'entreprise
Q1 : Êtes-vous un fabricant ?
A1 : Oui, nous sommes un fabricant et un fournisseur de solutions FTTH/de solutions de centre de données dont le siège est à Shenzhen, en Chine, créé en 2000.
Q2 : Quelle est votre quantité minimum de commande ?
A2 : MOQ peut être de 1 pièce, mais de plus grandes quantités bénéficient de prix plus compétitifs.
Q3 : Fournissez-vous des prix FOB ?
A3 : Oui. Nous expédions par voie aérienne (DHL, TNT, UPS, FEDEX) ou maritime (envois en vrac). Nous fournissons des devis FOB incluant les frais d’expédition et les délais de livraison.
Q4 : Quelle est la qualité de votre produit ?
A4 : Notre production suit les normes CEI et européennes avec les certifications CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100 % avant la livraison.
Q5 : Quel est votre délai de livraison ?
A5 : Dépend de la quantité et du type de produit. Cavaliers fibre : 2-3 jours ouvrés jusqu'à 5000 pièces. Nous maintenons un stock de produits réguliers et traitons les commandes urgentes.
Q6 : Quel est votre emballage ?
A6 : Emballage standard d’exportation internationale. Impression de logo personnalisé disponible sur demande.
Q7 : Fournissez-vous des services OEM/ODM ?
A7 : Oui, tous les produits acceptent les commandes OEM/ODM. Nous pouvons signer des NDA.
Q8 : Comment commander ?
A8 : 1. Envoyez une demande avec les spécifications du produit et la quantité. 2. Nous fournissons un devis avec un délai de livraison. 3. Confirmez le devis et recevez le PI. 4. La production commence après le paiement. 5. Confirmez les informations du destinataire. 6. Recevez le numéro de suivi après l'expédition.
Q9 : Quels sont vos modes de paiement ?
A9 : T/T, Western Union, PayPal, MoneyGram. Grosses commandes : dépôt de 50 %, solde de 50 % avant expédition.
Q10 : Puis-je demander des échantillons ?
A10 : Échantillons gratuits disponibles pour les produits de moins de 10 $. Frais d'expédition payés par l'acheteur avant expédition.
Q11 : Quelle est votre politique d’alignement des prix ?
A11 : Si vous trouvez un meilleur prix sur le marché avec les mêmes normes de qualité, nous pouvons égaler ce prix.
