Splitter PLC polyvalent de la boîte ABS de 1 × 2 à 1 × 64, faible perte, large température, personnalisable
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$2.2 ~ US$36/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | Séparateur PLC ABS 1 × 2 à 1 × 64,séparateur de fibre optique à faible perte,séparateur PLC à large température |
||
|---|---|---|---|
Description de produit
Vue d'ensemble du produit

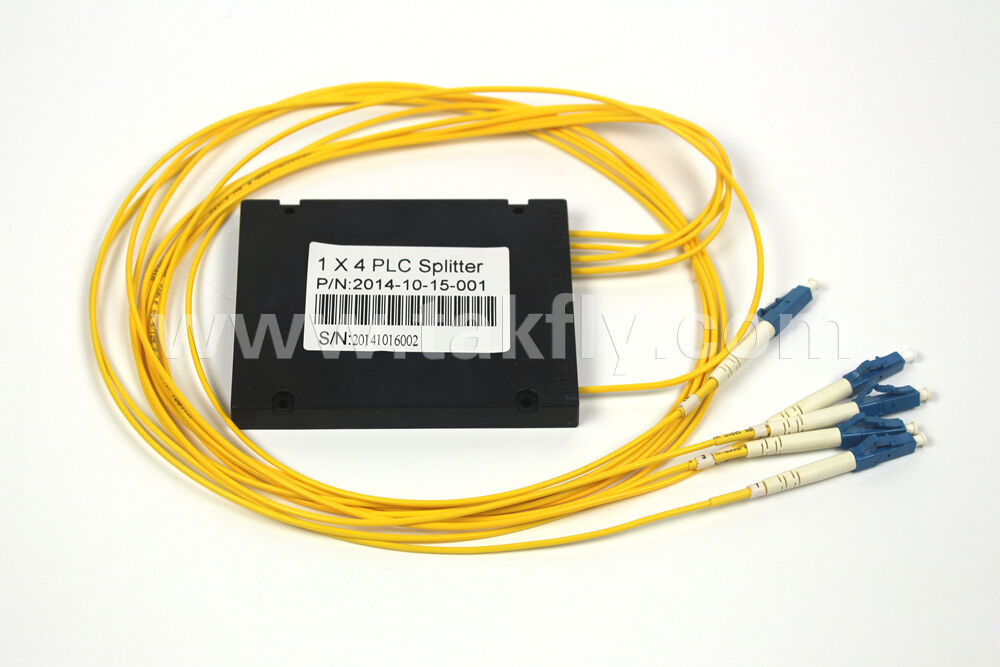

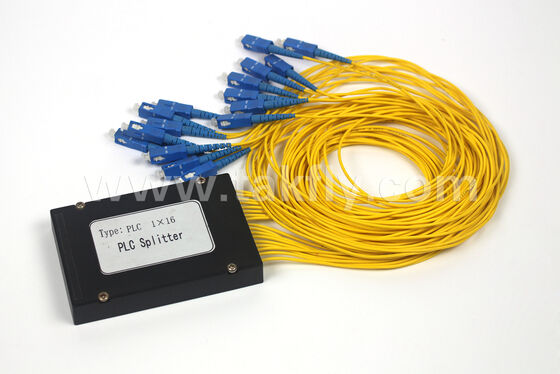

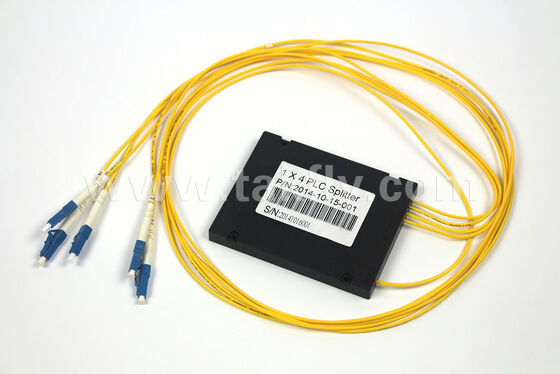

Cette série de séparateurs PLC est logée dans des boîtes en plastique ABS ou des boîtes en métal, conçues pour les points de distribution FTTH/FTTx, les armoires de connexion optique,et les boîtes terminales des abonnés où l'espace est limitéLes modules peuvent être fournis avec ou sans connecteurs pré-terminés et prennent en charge des longueurs de queue et des types de fibres personnalisés.
Types et dimensions des emballages
Toutes les dimensions sont exprimées en millimètres (L × W × H) pour les modules avec des pigtails d'entrée/sortie (connecteurs non compris dans les dimensions).
Dimensions de la série 1 × N
| Type de colis | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Boîte métallique mini-module | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module de boîte en plastique (ABS) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
2×N Série Dimensions
| Type de colis | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Boîte métallique mini-module | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module de boîte en plastique (ABS) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
Nom de l'organisme:Les dimensions sont uniquement pour le corps du module; les longueurs de queue et les connecteurs ne sont pas inclus.Les boîtes en métal sont en acier et revêtues d'un revêtement antirouille..
Paramètres techniques
Paramètres de performance optique applicables à tous les types d'emballages (boîte ABS ou boîte métallique) pour les ratios de fraction correspondants.
| Paramètre | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'onde de travail (nm) | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 |
| Perte maximale d'insertion (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformité maximale (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Perte de retour (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Directivité (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Température de fonctionnement (°C) | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 |
| Température de stockage (°C) | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 |
Nom de l'entreprise:Perte d'insertion, homogénéité et valeurs PDL mesurées à température ambiante, non comprises les pertes de connecteur. Perte de retour ≥ 55 dB basée sur les performances du connecteur SC/APC.la température de fonctionnement et la température de stockage sont conformes à la norme IEC 61753-2 et à Telcordia GR-1209/1221.
Caractéristiques du produit
- Technologie PLC- basé sur un circuit à ondes lumineuses planes, assurant une séparation uniforme et une faible perte d'insertion
- Options de forfaits multiples- boîte en plastique ABS (légère, peu coûteuse) ou boîte métallique (plus résistante mécaniquement)
- Dimensions compactes- Convient pour les boîtiers à espace limité tels que les boîtiers FDT, ODC et les boîtiers terminaux des abonnés
- Température de fonctionnement large- -40°C à +85°C, adapté aux applications intérieures et extérieures
- Conformité aux normes- Répond à la norme IEC 61753-2, RoHS et Telcordia GR-1209/1221
Options de personnalisation
Tous les modules de boîte ABS et de boîte métallique prennent en charge les personnalisations suivantes (veuillez spécifier lors de la commande):
| Élément personnalisable | Options à votre disposition |
|---|---|
| Type de connecteur sur les pigtails d'entrée/sortie | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, ou sans connecteur (fibre nue) |
| Longueur de queue de porc | 0.5m, 1.0m, 1.5m, 2.0m, ou selon les besoins |
| Type de fibre | Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. |
| Nombre de fibres d'entrée / de sortie | 1×N ou 2×N avec étiquetage du port spécifié |
| Couleur de la boîte ABS | Code RAL blanc, noir ou sur mesure |
| Rating de résistance à la flamme | La norme UL94 V-0 (norme pour les boîtes ABS) |
Applications typiques
- Distribution par FTTH/FTTx- Installés dans les bornes de distribution de fibres, les boîtiers des bornes de réseaux optiques ou les boîtiers muraux
- Réseaux CATV- Splitting des signaux de diffusion dans les architectures HFC
- Réseaux locaux (LAN)- LAN optique passive pour les campus d'entreprise
- Interconnexion des centres de données- fractionnement à faible perte pour les voies de surveillance ou de redondance
Exemple de commande
| Ratio de fractionnement | Type de colis | Connecteur (entrée/sortie) | Longueur de queue de porc | Type de fibre |
|---|---|---|---|---|
| 1 × 8 | Boîte en plastique ABS | SC/APC | 1.0m | G.657A1 |
Format du code de commande (exemple):
Le système de commande PLC-ABS-1×8-SC/APC-1.0-G657A1 est utilisé pour contrôler le système de commande PLC-ABS-1×8-SC/APC-1.0-G657A1.
Pour un tableau complet des codes de commande, veuillez nous contacter.
Le système de commande PLC-ABS-1×8-SC/APC-1.0-G657A1 est utilisé pour contrôler le système de commande PLC-ABS-1×8-SC/APC-1.0-G657A1.
Pour un tableau complet des codes de commande, veuillez nous contacter.
