Répartiteur PLC LGX Box – Empreinte standardisée pour 1×2 à 2×64, compatible avec les connecteurs SC/LC
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$17.66 ~ US$70.63/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | Répartiteur PLC LGX Box compatible SC/LC,répartiteur PLC à fibres optiques 1 × 2 à 2 × 64,répartiteur PLC à empreinte standard LGX Box |
||
|---|---|---|---|
Description de produit
Répartiteur PLC LGX Box – Empreinte standardisée pour 1×2 à 2×64
Compatible avec les connecteurs SC/LC pour les répartiteurs fibre, les armoires de connexion croisée optique et les sous-racks ODF.
Présentation du produit

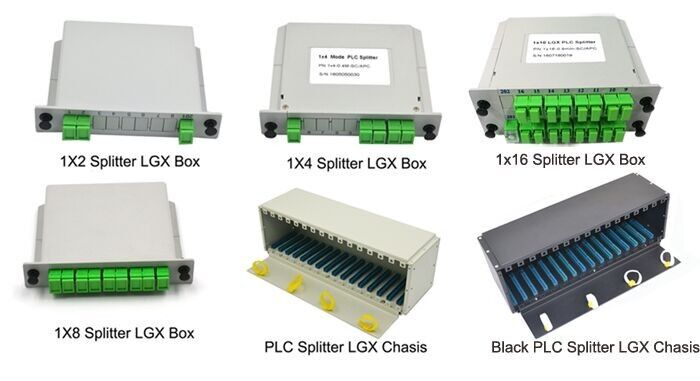

Le boîtier LGX fournit un boîtier métal/plastique standardisé pour les répartiteurs optiques PLC, couvrant des rapports de division de 1×2 à 2×64. Disponible avec des connecteurs SC ou LC (simplex/duplex) pour répondre à vos besoins spécifiques.
Dimensions de l'emballage par rapport au rapport de division
Dimensions standard de la boîte LGX (L × L × H, en mm) :
| Rapport de partage | Type de connecteur | Longueur × Largeur × Hauteur (mm) |
|---|---|---|
| 1×2 | SC/LC | 130 × 100 × 25 |
| 1×4 | SC/LC | 130 × 100 × 25 |
| 1×8 | SC/LC | 130 × 100 × 25 |
| 1×16 | SC/LC | 130 × 100 × 50 |
| 1×32 | CL | 130 × 100 × 50 |
| 1×32 | CS | 130 × 100 × 102 ou 267 × 100 × 50 |
| 1×64 | CL | 130 × 180 × 102 |
| 1×64 | CS | 130 × 100 × 205 |
| 2×2 | SC/LC | 130 × 100 × 25 |
| 2×4 | SC/LC | 130 × 100 × 25 |
| 2×8 | SC/LC | 130 × 100 × 25 |
| 2×16 | SC/LC | 130 × 100 × 50 |
| 2×32 | CL | 130 × 100 × 50 |
| 2×32 | CS | 130 × 100 × 102 |
| 2×64 | CL | 130 × 100 × 50 |
Remarques :
• Les dimensions sont typiques d'une habitation nue ; de légères variations peuvent exister en raison du routage interne des fibres
• Pour la version 1×32 SC, deux dimensions externes disponibles pour s'adapter à différentes profondeurs de rack ou de plateau
• Tous les boîtiers LGX comportent des trous de montage standard compatibles avec les plateaux ODF grand public
• Les dimensions sont typiques d'une habitation nue ; de légères variations peuvent exister en raison du routage interne des fibres
• Pour la version 1×32 SC, deux dimensions externes disponibles pour s'adapter à différentes profondeurs de rack ou de plateau
• Tous les boîtiers LGX comportent des trous de montage standard compatibles avec les plateaux ODF grand public
Performances optiques mesurées
Données de mesure d'usine pour les répartiteurs PLC monomode 1×4, 1×8 et 1×16 :

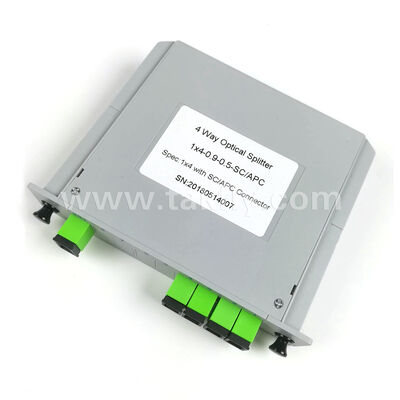

Séparateur PLC monomode 1 × 4
| Longueur d'onde de fonctionnement | 1 260-1 650 nm |
| Réf. | 1x4-PLC-0-9-0.5-SA |
| Type de fibre | G.657A avec tube lâche de Φ0,9 mm |
| Type de connecteur | SC/APC |
| Température de fonctionnement | -40℃ à +85℃ |
| Perte d'insertion | MAXIMUM 7,2 dB |
| PDL | MAXIMUM 0,2 dB |
| Perte de retour | ≥55dB |
Séparateur PLC monomode 1 × 8
| Longueur d'onde de fonctionnement | 1 260-1 650 nm |
| Réf. | 1x8-PLC-0.9-0.5-SA |
| Type de fibre | G.657A avec tube lâche de Φ0,9 mm |
| Type de connecteur | SC/APC |
| Température de fonctionnement | -40℃ à +85℃ |
| Perte d'insertion | MAXIMUM 10,5 dB |
| PDL | MAXIMUM 0,2 dB |
| Perte de retour | >55dB |

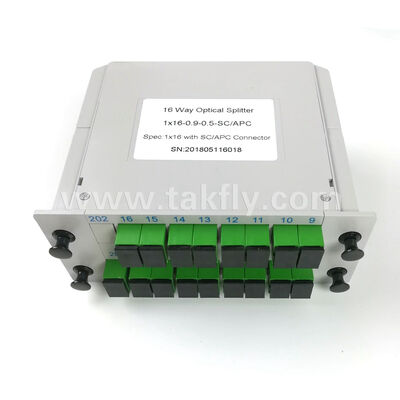

Séparateur PLC monomode 1 × 16
| Longueur d'onde de fonctionnement | 1 260-1 650 nm |
| Réf. | 1-16-PLC-0.9-0.5-SA |
| Type de fibre | G.657A avec tube lâche de Φ0,9 mm |
| Type de connecteur | SC/APC |
| Température de fonctionnement | -40℃ à +85℃ |
| Perte d'insertion | MAXIMUM 13,0 dB |
| PDL | MAXIMUM 0,25 dB |
| Perte de retour | ≥55dB |
Matériaux et spécifications environnementales
- Matériau du boîtier :Acier laminé à froid (revêtement noir) ou ABS ignifuge (en option)
- Type de fibre :G.657A1 / G.652D (insensible aux courbures disponible)
- Connecteurs :SC/APC, SC/UPC, LC/APC, LC/UPC (à préciser lors de la commande)
- Longueur de la tresse :Standard 0,5 m / 1,0 m / 1,5 m, personnalisable
- Température de fonctionnement :-40℃ à +85℃
- Température de stockage :-40℃ à +85℃
- Humidité:≤95 % (sans condensation)
Applications typiques
- Intégration de sous-rack ODF- Compatibilité directe avec les panneaux de brassage LGX de 19 pouces
- Armoires de brassage optique- Répartition d'un nombre élevé de ports dans les nœuds FTTx extérieurs
- Centres de données- Distribution de fibres haute densité
- Têtes de réseau CATV- Division du signal de diffusion
Options de personnalisation
- Type de connecteur et polissage (APC/UPC)
- Longueur de la tresse et couleur des fibres
- Type de fibre (G.657A2, OM3 multimode)
- Couleur du boîtier et étiquetage sérigraphié
Foire aux questions
FAQ sur les produits
Q1 : À quoi sert un répartiteur PLC 1×128 ?
A1 : divise un signal optique d'entrée en 128 signaux de sortie de puissance égale. Couramment utilisé dans les réseaux FTTH/PON à grande échelle et les systèmes de distribution optique CATV.
Q2 : Quelle est la perte d'insertion typique pour un séparateur 1 × 128 ?
A2 : La perte théorique est d'environ 21,0 dB. La perte d'insertion totale est ≤ 23,0 dB (typique), avec un maximum ≤ 26,0 dB selon les normes industrielles.
Q3 : Ce répartiteur peut-il être utilisé à l'envers ?
A3 : Oui, les répartiteurs PLC sont des dispositifs réciproques passifs. Ils peuvent combiner 128 signaux d'entrée dans une seule fibre de sortie, mais notez que la perte combinée sera élevée (≥21 dB).
Q4 : Quels types de connecteurs sont disponibles pour le panneau de sortie ?
A4 : Les options standard incluent SC/APC (le plus courant pour FTTH), SC/UPC, LC/UPC ou FC/APC. Contactez-nous pour confirmer les interfaces de connecteur spécifiques.
Q5 : Quelle hauteur de rack (U) ce panneau nécessite-t-il ?
A5 : La hauteur du rack dépend de la conception et de la densité des ports. Les répartiteurs 1 × 128 sont généralement disponibles en hauteurs 2U, 3U ou 4U. Contactez-nous pour les dimensions exactes.
Q6 : Dans quelle mesure la température du répartiteur dans les armoires extérieures est-elle stable ?
A6 : L'appareil fonctionne de -40℃ à +85℃, ce qui le rend adapté aux armoires extérieures, aux salles de tête de réseau ou aux bureaux centraux non contrôlés en température.
Q7 : Combien de modules répartiteurs y a-t-il à l’intérieur ? Est-ce qu'il s'agit de modules 1×16 ou 1×32 en cascade ?
A7 : 1 × 128 répartiteurs peuvent être implémentés avec une seule puce PLC à haute uniformité ou en mettant en cascade des modules plus petits. Contactez notre équipe commerciale pour plus de détails de configuration interne spécifiques.
Q8 : Quelle est la période de garantie ?
A8 : La garantie standard est de 1 an, couvrant les défauts non humains avec réparation gratuite pour les défauts de fabrication.
Q9 : Puis-je obtenir un échantillon avant de commander en gros ?
A9 : Oui, nous fournissons des échantillons. Veuillez spécifier vos exigences en matière de connecteur et de longueur de fibre.
Q10 : Comment nettoyer les connecteurs de sortie sur les panneaux haute densité ?
A10 : Utilisez des nettoyeurs en un clic ou des nettoyeurs de cassettes avec les adaptateurs appropriés (SC ou LC). La conception du panneau avant permet un nettoyage individuel sans perturber les fibres adjacentes.
