Série complète de répartiteurs PLC 1×2 à 1×32 – Châssis rack 1U pour bureau central
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | QSFP28-4SFP28-xxx |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$15.13 ~ US$57.35/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Mettre en évidence: | 1×32 PLC séparateur rack châssis,séparateur PLC à fibre optique 1U,séries de séparateur PLC de bureau central |
||
|---|---|---|---|
Description de produit
Série complète de diviseurs PLC de 1*2 à 1*32
Vue d'ensemble du produit

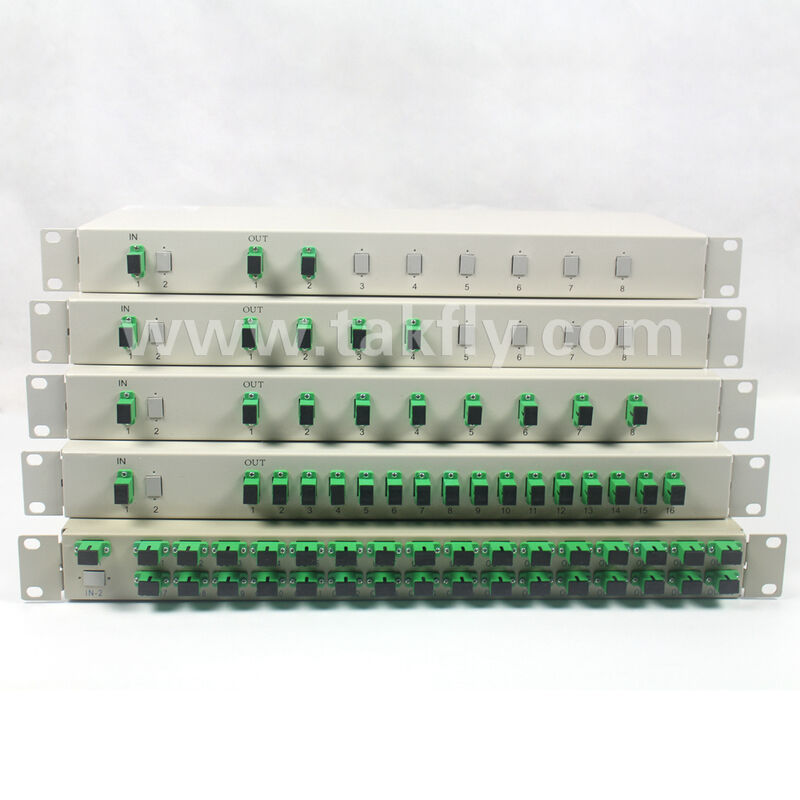

Cette série de séparateurs optiques PLC à montage sur rack est équipée d'un boîtier standard de 19 pouces 1U, conçu pour une installation centralisée dans les racks d'équipements de télécommunication.Basé sur la technologie du circuit à ondes lumineuses planes (PLC), les produits sont utilisés pour la distribution d'énergie optique dans les réseaux de distribution optique (ODN), prenant en charge les scénarios de réseaux d'accès FTTH/FTTB.avec une interface SC/APC unique, adapté au déploiement de réseaux PON.
Spécifications de base et liste des modèles
| Modèle | Ratio de fractionnement | Type de connecteur | Spécification de la queue de porc | Informations sur l'étiquette |
|---|---|---|---|---|
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil. | 1*2 | SC/APC | 2.0 mm, 0,5 m | Le système de séparation est composé d'un système de séparation de 1*2 PLC / 1*2‐SC‐APC‐2.0‐0.5 |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation d'appareil. | 1*4 | SC/APC | 2.0 mm, 0,5 m | Le système de séparation est composé d'un séparateur PLC 1*4 / 1*4‐SC‐APC‐2.0‐0.5 |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil. | 1*8 | SC/APC | 2.0 mm, 0,5 m | Le système de séparation est équipé d'un séparateur de PLC 1*8 / 1*8-SC-APC-2.0-0.5 |
| Le système de commande de l'appareil doit être équipé d'un système de commande de l'appareil. | 1*16 | SC/APC | 2.0 mm, 0,5 m | Le système de séparation est un dispositif de séparation par PLC.5 |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil. | 1*32 | SC/APC | 2.0 mm, 0,5 m | Le système de séparation est un dispositif de séparation par PLC, 1*32 / 1*32-SC-APC-2.0-0.5 |
Nom de l'organisme:Sur l'étiquette, "2.0‐0.5" indique une queue de porc de diamètre extérieur de 2,0 mm, longueur de 0,5 m. Le connecteur SC/APC est vert avec une face d'extrémité inclinée, perte de retour ≥ 55 dB, adapté aux scénarios de service mixte CATV +.
Paramètres techniques
| Paramètre | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'onde de travail (nm) | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 | 1260 à 1650 |
| Perte maximale d'insertion (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformité maximale (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Perte de retour (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Directivité (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Température de fonctionnement (°C) | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 |
| Température de stockage (°C) | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 | -40 à +85 |
Notes du tableau:Les valeurs de perte d'insertion, d'uniformité et de PDL sont fournies par le constructeur (mesurées à température ambiante, les pertes de connecteurs non incluses).La perte de retour ≥ 55 dB est basée sur les performances des connecteurs SC/APC (face d'extrémité angulaire)La longueur d'onde de fonctionnement, la directivité, la température de fonctionnement et la température de stockage sont conformes aux normes de l'industrie (CEI 61753-2 et Telcordia GR-1209/1221).Pour les données détaillées d'essai des produits expédiés, veuillez consulter le rapport d'inspection accompagnant chaque livraison.
Caractéristiques du produit
Technologie et performance
- Basé sur la technologie du circuit à ondes lumineuses planes (PLC), uniformité de séparation ≤ 0,5 dB (typique)
- Insensible à la longueur d'onde, prend en charge la coexistence d'EPON, GPON et XGS-PON
- Perte d'insertion stable, supérieure aux séparateurs FBT traditionnels
Montage et protection

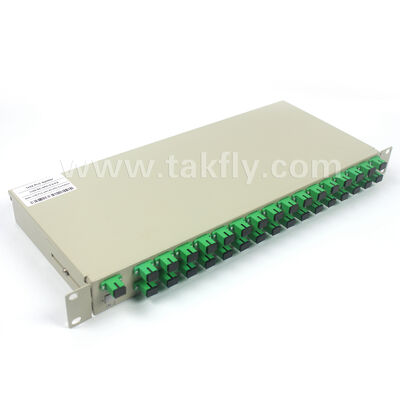

- Casque de montage standard de 19 pouces à support 1U, adapté à tous les racks de télécommunications standard
- Casques en acier laminés à froid avec revêtement antistatique
- Facilite la gestion centralisée, le câblage et la maintenance dans les bureaux centraux
Interface et compatibilité
- Connecteur vert SC/APC unifié, face d'extrémité inclinée assure une faible perte de retour
- Spécification standardisée de la queue de porc (2,0 mm, 0,5 m), compatible avec les équipements OLT traditionnels et les cadres de distribution optique (ODF)
- Prend en charge l'insertion/l'enlèvement rapides et la localisation des défauts
Couverture complète
- Matrice de ratio de fractionnement complet de 1*2 à 1*32
- Répond aux différentes exigences de division des petits nœuds aux grands bureaux centraux
Applications typiques
Réseaux d'accès à haut débit FTTH opérateurs
Déployé à l'en-tête OLT, distribuant un signal OLT unique à plusieurs terminaux ONT d'abonnés.
Réseaux hybrides en fibre de coaxie HFC
La faible perte de retour de l'interface SC/APC assure la qualité du signal vidéo CATV. Prend en charge la livraison simultanée de données + services de diffusion.
Réseaux privés d'entreprise / réseaux de campus
Utilisé pour la division du signal de liaison par fibre, la redondance du service et l'expansion de la bande passante.
Dimensions mécaniques et environnement
| Nom de l'article | Spécification |
|---|---|
| Type de boîtier | Montage à support de 19 pouces 1U |
| Dimensions du boîtier (W*D*H) | 483*250*44,5 mm (typiquement) |
| Matériau du boîtier | Acier laminé à froid, revêtement antistatique |
| Méthode de montage | Écroues fixées à un support (avec oreilles de montage) |
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -40°C à +85°C |
| Humidité relative | ≤ 95% (sans condensation) |
Informations relatives à la commande
| Modèle | Ratio de fractionnement | Connecteur | Spécification de la queue de porc |
|---|---|---|---|
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil. | 1*2 | SC/APC | 2.0 mm, 0,5 m |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation d'appareil. | 1*4 | SC/APC | 2.0 mm, 0,5 m |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil. | 1*8 | SC/APC | 2.0 mm, 0,5 m |
| Le système de commande de l'appareil doit être équipé d'un système de commande de l'appareil. | 1*16 | SC/APC | 2.0 mm, 0,5 m |
| Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil. | 1*32 | SC/APC | 2.0 mm, 0,5 m |
Commentaires:Des longueurs de queue personnalisées (par exemple, 1,0 m, 1,5 m) sont disponibles sur demande. Options de connecteur: SC/UPC, LC/APC, etc. Veuillez spécifier lors de la commande.
Questions fréquemment posées
Q: Vous êtes fabricant?
R: Oui, nous sommes un fabricant et fournisseur de solutions FTTH / centre de données basé à Shenzhen, en Chine, créé en 2000.
Q: Quel est votre MOQ?
R: Le MOQ peut être de 1 pièce, mais les prix deviennent plus compétitifs avec de plus grandes quantités.
Q: Pouvez-vous me citer le prix FOB?
R: Oui. Nous livrons par voie aérienne (DHL, TNT, UPS, FEDEX) ou maritime pour les grandes quantités. Nous fournissons des devis avec fret et délais de livraison en fonction de vos exigences détaillées.
Q: Quelle est votre qualité?
R: Notre production est conforme aux normes CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100% avant la livraison.
Q: Quel est votre délai de livraison?
R: Cela dépend de la quantité et du type de produit. Cords de patch à fibre optique: 2-3 jours ouvrables pour un maximum de 5000 pièces. Nous avons des produits réguliers en stock et accueillons les commandes urgentes.
Q: Quelle est votre garantie?
R: 1 an de garantie pour les cordons de patch (dégâts non artificiels). Pour les dégâts artificiels, nous fournissons une réparation gratuite avec le client couvrant les frais de transport.
Q: Quel est votre emballage?

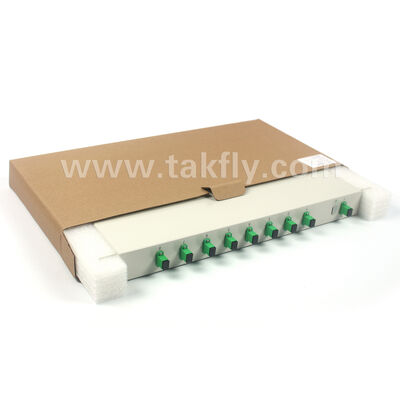

R: Emballage international standard à l'exportation, imprimante personnalisée du logo disponible sur demande.
Q: Pouvez-vous offrir OEM/ODM?
R: Oui, tous les produits acceptent OEM/ODM. Nous pouvons signer des accords de confidentialité.
Q: Puis-je avoir un échantillon?
R: Des échantillons gratuits sont disponibles pour les produits de moins de 10 $. L'acheteur paie le fret avant livraison.
Q: Comment puis-je commander?
R: 1. Envoyez une enquête avec les spécifications et la quantité du produit. 2. Nous fournissons un devis avec le délai de livraison. 3. Confirmez le devis et recevez le PI. 4. La production commence après paiement. 5.Confirmer les données du destinataireRecevez le numéro de suivi après la livraison.
Q: Quel est votre délai de paiement?
A: T/T, Western Union, Paypal, MoneyGram. Pour les grandes quantités: dépôt de 50%, solde de 50% avant livraison.
Avec les mêmes normes de qualité, si vous trouvez un meilleur prix ailleurs, TAKFLY peut l'égaler.
