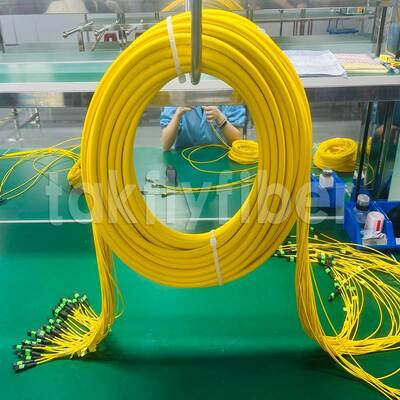

Cordon de brassage Takfly 288 fibres MPO/MTP Ultra-Densité
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine |
| Nom de marque: | Takfly/OEM |
| Certification: | CE, ISO, RoHS, GS |
| Numéro de modèle: | Corde de correction de MPO/MTP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | US $9.88-US $19.88/ Pcs |
| Détails d'emballage: | Pp mettent en sac alors dans le carton |
| Délai de livraison: | jour 3-7working |
| Conditions de paiement: | LC, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 50000 pièces/mois |
|
Détail Infomation |
|||
| Cœur: | Multicœur | Connecteur A: | CS |
|---|---|---|---|
| Connecteur B: | Le dépôt de la demande est effectué à l'adresse suivante: | Mode fibre: | 50/125UM |
| Diamètre du câble: | 0.9/2.0/3.0 | Type polonais: | PC / APC |
| Perte de retour: | Le système de mesure de la fréquence de l'appareil doit être conforme à l'annexe I. | Perte d'insertion: | 00,35 dB maximum (0,15 dB typique) |
| Matériau de gaine externe: | PVC / LSZH | Radius de flexion statique/dynamique: | 10D/20D |
| Code SH: | 854470000 | Genre: | Homme/Femme |
| Mettre en évidence: | Cordon de brassage MPO 288 fibres,Cordon de brassage MTP ultra-densité,Câble MPO MTP haute capacité |
||
Description de produit
Le câble de patch à ultra-densité MPO/MTP à 288 fibres Takfly
Solution de câblage par tronc à haut nombre de fibres pour les infrastructures hyperscale de nouvelle génération, prenant en charge les réseaux optiques 400G/800G et 1.6T émergents.
Vue d'ensemble du produit
Le câble de patch MPO/MTP à 288 fibres est conçu pour les environnements hyperscale où la densité des ports et le budget de liaison sont essentiels.Utilisation de la technologie de ferrule MT moulée de précision avec des broches de guidage de haute précision, ce câble de tronc aligne des centaines de fibres dans une empreinte compacte pour un déploiement rapide.
Deux niveaux de performance sont disponibles:Grade standardfournit une perte d'insertion typique de 0,35 dB, tandis quequalité à faible perteChaque assemblage est soumis à des tests d'usine à 100% pour les pertes d'insertion, les pertes de retour et la géométrie 3D de la face finale.
Principales caractéristiques
- 288 fibresdans un seul coffre à forte teneur en matières premières (nombre de matières premières personnalisable disponible)
- Ferrule MT moulée de précision avec alignement de la broche de guidage sous micron
- Performance à faible perte: IL typique ≤0,20 dB, IL maximale ≤0,35 dB
- Performance standard: IL typique ≤ 0,35 dB, IL maximale ≤ 0,70 dB
- Compatibilité entre le SM (G.652 / G.655 / G.657) et le MM (OM1-OM5)
- Constructions de câbles mini-ronds ou à ruban plat
- Options de gaine extérieure en PVC ou en LSZH
- Gestion complète de la polarité de type A / B / C avec des bottes colorées
- Configuration des connecteurs mâles (enfilés) et femelles (non enfilés)
Spécifications techniques
Performance optique
| Paramètre | Grade standard | Grade à faible perte |
|---|---|---|
| Perte typique d'insertion | ≤ 0,35 dB | ≤ 0,20 dB |
| Perte maximale d'insertion | ≤ 0,70 dB | ≤ 0,35 dB |
| Perte de retour (SM APC) | ≥ 60 dB | ≥ 60 dB |
| Perte de rendement (MM PC) | ≥ 20 dB | ≥ 20 dB |
| Longueur d'onde d'essai (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Longueur d'onde d'essai (MM) | 850 / 1300 nm | 850 / 1300 nm |
Durabilité mécanique
| Paramètre | Spécification |
|---|---|
| Cycles d'accouplement | ≥ 500 (ΔIL ≤ 0,2 dB) |
| Résistance à la traction (câble de 2,0 mm) | ≥ 50 N |
| Répétabilité | ≤ 0,1 dB |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
Stabilité environnementale
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -20°C à +70°C |
| Température maximale à court terme | + 85°C |
| Température de stockage | -40°C à +80°C |
| Cycles de chaleur humide | ΔIL ≤ 0,3 dB après 5 cycles (de - 10 °C à + 65 °C, 93% RH) |
| Le vieillissement rapide | ΔIL ≤0,3 dB après 168 heures à +85°C |
| Entreposage à faible temps | ΔIL ≤0,2 dB après 24 heures à -40°C |
| Vibration et choc | Conforme à la norme GR-1435-CORE |
Attributs physiques
| Paramètre | Les options |
|---|---|
| Nombre de fibres | 288 (personnalisable) |
| Construction de câbles | Mini-ronde (≤ 4,5 mm OD) / ruban (≤ 3,0 × 5,0 mm) |
| Matériau de la veste | Le PVC / LSZH (CPR Bca / Cca / Dca) |
| Radius de flexion (statique / dynamique) | 10D / 20D |
| Longueur disponible | 0.5 m à 200 m |
Scénarios de déploiement
| Secteur | Des déploiements typiques | Avantage de la densité |
|---|---|---|
| Centres de données hyperscale | Les troncs 800G de la colonne vertébrale à la feuille, les interconnexions de cluster GPU IA | Un seul tronc remplace des douzaines de câbles duplex. |
| Les bureaux centraux des télécommunications | Mise à niveau de la colonne vertébrale ODF, optique cohérente 400G prête | Déploiement rapide avec les modules de rupture MPO-LC |
| Infrastructure 5G | Liens entre BBU/DU et AAU/RU à distance avant et à distance intermédiaire | 60% plus rapide d'installation par rapport à l'épissage de fibres individuelles |
| Réseaux industriels | Légumes de fruits et légumes | Résistance aux chocs, aux vibrations et aux moisissures |
Avantages de la fabrication
- Échelle de fabrication:30,000 m2 à travers Shenzhen R&D (6,000 m2) et la production de Zhongshan (24,000 m2)
- Le débit:19 lignes MPO dédiées livrant plus de 200 000 pièces par mois
- Le nombre de fibres:Des troncs en 288 fibres standard avec personnalisation disponibles
- Cycle de vie prolongé:≥ 500 cycles d'accouplement par rapport à la moyenne industrielle de 200 cycles
- La chambre thermique:Fonctionnement à court terme à + 85 °C
- Polarité:Prise en charge complète du type A/B/C avec codage couleur
- Précaution environnementale:Les rapports complets des essais de chaleur humide, de cycle thermique et de vibration fournis
Guide de commande
Configurez votre câble de patch en utilisant les spécifications suivantes:
- Nombre de fibres:288 (autres numéros disponibles sur demande)
- Grade de perte:Standard / à faible perte
- Type de câble:Mini rond / ruban
- La gaine:PVC / LSZH
- En polonais:PC ou APC
- Polarité:Type A / type B / type C
- Le sexe:Homme (avec épingles) / Femme (sans épingles)
- Longueur:0.5 m à 200 m
- Fanout:Les câbles de rupture MPO-LC/SC/FC sont disponibles
Exemple de code de commande
Le type de produit utilisé est le même que celui utilisé pour les produits de base.
Assurance qualité
- Test IL/RL à 100% avec des rapports de test individuels
- Inspection par interféromètre 3D (radius, hauteur de la fibre, décalage du sommet)
- Conformité à la norme IEC 61754-7 et à l'EIA/TIA-604-5
- Les certifications suivantes sont accordées: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Traçabilité des lots par numéros de série uniques
Questions fréquemment posées
Qui fabrique ces cordons?
Takfly Communications, créée en 2000, est une entreprise nationale de haute technologie exploitant 30 000 m2 d'espace de fabrication (six mille m2 de siège à Shenzhen, 24 000 m2 d'usine à Zhongshan).La division MPO exploite 19 lignes de production dédiées avec une production supérieure à 200,000 pièces par mois, desservant des partenaires dont Corning, Amphenol, NVIDIA et Coherent dans plus de 128 pays.
Quel est le MOQ?
Une pièce pour les échantillons.
Quelles sont les conditions de paiement et d'expédition?
T/T, Western Union et PayPal sont standard. Pour les commandes de plus de 50,000Les options d'expédition s'étendent sur EXW via DDP, avec le fret aérien (DHL, FedEx, UPS) pour les besoins urgents et le fret maritime pour le gros.
Quel est le délai?
Les bagages en fibres 288 personnalisés nécessitent généralement 3 à 9 jours ouvrables selon la configuration exacte.
Est-ce que le service OEM/ODM est pris en charge?
Les boîtiers personnalisés, les logos, les couleurs des vestes, les rapports d'essais et les assemblages sont disponibles sous la protection du MNDA.
Quelle garantie est fournie?
Un an à compter de la livraison contre les défauts de matériaux et de fabrication.
