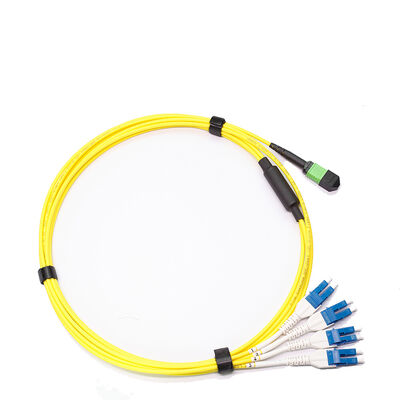

Cordon de patch MPO/MTP à haute performance 8/12/24 Fibres, faible perte, conforme à la CEI et à la TIA
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine |
| Nom de marque: | Takfly/OEM |
| Certification: | CE, ISO, RoHS, GS |
| Numéro de modèle: | Corde de correction de MPO/MTP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | US $9.88-US $19.88/ Pcs |
| Détails d'emballage: | Pp mettent en sac alors dans le carton |
| Délai de livraison: | jour 3-7working |
| Conditions de paiement: | LC, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 50000 pièces/mois |
|
Détail Infomation |
|||
| Cœur: | Multicœur | Connecteur A: | CS |
|---|---|---|---|
| Connecteur B: | Le dépôt de la demande est effectué à l'adresse suivante: | Mode fibre: | 50/125UM |
| Diamètre du câble: | 0.9/2.0/3.0 | Type polonais: | PC / APC |
| Perte de retour: | Le système de mesure de la fréquence de l'appareil doit être conforme à l'annexe I. | Perte d'insertion: | 00,35 dB maximum (0,15 dB typique) |
| Matériau de gaine externe: | PVC / LSZH | Radius de flexion statique/dynamique: | 10D/20D |
| Code HS: | 854470000 | Genre: | Homme/Femme |
| Mettre en évidence: | Le câble de patch MPO MTP présente une faible perte,le câble de fibre MPO MTP est conforme à la CEI,le câble MPO MTP à haute performance est constitué de 24 fibres |
||
Description de produit
Cordon de brassage MPO/MTP haute performance – 8/12/24 fibres, faible perte, conforme CEI et TIA
La série de connecteurs multifibres MPO/MTP offre une interconnexion optique haute densité pour les réseaux actuels gourmands en bande passante. Conçu avec une virole MT moulée avec précision et des broches de guidage de haute précision, il garantit un alignement exact des fibres jusqu'à 24 fibres dans une seule interface. Que vous construisiez une dorsale de centre de données, modernisiez un central de télécommunications ou déployiez des réseaux industriels, cette famille de connecteurs offre des performances fiables et éprouvées sur le terrain.
Deux niveaux de performances sont disponibles pour répondre à vos exigences en matière de budget de liaison :
- Version standard- perte d'insertion typique ≤0,35dB, max ≤0,70dB
- Version à faibles pertes- perte d'insertion typique ≤0,20dB, max ≤0,35dB
Entièrement conforme aux normes CEI 61754-7 et EIA/TIA-604-5, la série prend en charge les fibres monomodes (G652, G655, G657) et multimodes (OM1-OM5), avec des faces d'extrémité PC ou APC.
Principales fonctionnalités
- Virole MT moulée avec précision- Géométrie de noyau cohérente pour une faible perte et une répétabilité élevée
- Goupilles de guidage de haute précision- Alignement exact, même après des accouplements répétés
- Conception compacte- Prend en charge 4, 8, 12 ou 24 fibres dans un seul corps de connecteur
- Deux niveaux de perte- Versions standard et à faibles pertes pour s'adapter à divers budgets de puissance de liaison
- Large compatibilité- Fonctionne avec les fibres SM (G652, G655, G657) et MM (OM1-OM5)
- Plusieurs types de câbles- Mini câble rond (≤4,5 mm) ou câble plat (≤3,0 × 5,0 mm)
- Options de gaine- PVC ou LSZH, sans halogène à faible dégagement de fumée pour la sécurité intérieure
- Conforme à l'industrie- CEI 61754-7 et EIA/TIA-604-5
Applications
| Segment de marché | Cas d'utilisation typiques |
|---|---|
| Centres de données | Patching haute densité entre les commutateurs haut de rack et les couches d'agrégation |
| Télécommunications | Backbone de central téléphonique, répartiteurs FTTx |
| Réseaux d'entreprise | Gigabit Ethernet, dorsale ATM, câblage sur site |
| Télévision par câble et multimédia | Distribution du signal vidéo, interconnexions de tête de réseau |
| Industriel | Liaisons optiques robustes, connexions inter-trames de commutation |
| Interface de périphérique actif | Modules O/E, émetteurs-récepteurs, interconnexions optiques parallèles entre cartes PC |
Spécifications techniques
| Paramètre | LC, SC, ST, FC (fibre unique) | MPO/MTP (multifibre) |
|---|---|---|
| Type de face d'extrémité | CUP/APC | PC/APC |
| Type de fibre | SM (G652, G655, G657) ; MM (OM1-OM5) | Même |
| Nombre de cœurs | 8, 12, 24 | Même |
| Diamètre du câble | 0,9 / 2,0 / 3,0 mm | Mini rond : ≤4,5 mm Ruban : ≤3,0×5,0 mm |
| Perte d'insertion | ≤0,3dB | Standard: Typ. ≤0,35 / Max ≤0,70 dB Faible perte: Typ. ≤0,20 / Max ≤0,35 dB |
| Perte de retour (min.) | UPC SM : 40 dB APC SM : 60 dB UPC MM : 25 dB |
SM-APC : 60 dB MM PC : 20 dB |
| Longueur d'onde d'essai | SM : 1 310/1 550 nm MM : 850/1 300 nm |
Même |
| Répétabilité | ≤0,1dB | Même |
| Durabilité | ≤0,2 dB | Même |
| Interchangeabilité | ≤0,2 dB | Même |
| Température de fonctionnement | -20℃ à +70℃ | Même |
| Température de stockage | -40℃ à +80℃ | Même |
| Matériau de la gaine extérieure | PVC / LSZH | Même |
| Rayon de courbure (statique/dynamique) | 10J/20J | Même |
| Longueur | Personnalisé | Même |
Remarque : Toutes les valeurs sont testées en usine. La colonne MPO/MTP partage des spécifications de performances optiques identiques avec la colonne à fibre unique marquée « Idem ».
Les notes de performance expliquées
| Grade | IL typique | IL maximale | Idéal pour |
|---|---|---|---|
| Standard | ≤0,35dB | ≤0,70dB | Correctifs à usage général, liens à courte portée, déploiements sensibles aux coûts |
| Faible perte | ≤0,20dB | ≤0,35dB | Liaisons économiques haute puissance, transmission longue distance, applications 40G/100G/400G |
Options de câbles et de gaines
| Type de câble | Dimension | Matériau de la gaine | Utilisation typique |
|---|---|---|---|
| Mini câble rond | ≤4,5 mm de diamètre extérieur | PVC ou LSZH | Conduits intérieurs, plateaux aériens pour centres de données |
| Câble ruban | ≤3,0×5,0 millimètres | PVC ou LSZH | Breakout haute densité, épissage par fusion de masse |
Personnalisation et assurance qualité
- Longueurs personnalisées- Toute longueur de 1 m à 100 m+ disponible.
- Options de connecteur- MPO/MTP peut être terminé avec des dérivations LC, SC, ST, FC (câbles de sortance) selon les besoins.
- 100% testé- Chaque assemblage est testé pour la perte d'insertion, la perte de retour et la géométrie de la face d'extrémité (interféromètre et microscope).
- Conforme ROHS- Tous les matériaux répondent aux normes environnementales.
- Étiquetage- Numérotation séquentielle des ports, codes-barres personnalisés ou bottes à code couleur sur demande.
Exemple de commande
| Nombre de fibres | Grade | Type de câble | Gaine | Longueur | Face d'extrémité |
|---|---|---|---|---|---|
| 12 | Faible perte | Mini-rond | LSZH | 5m | APC |
Code de commande :
(Contactez-nous pour un tableau complet des codes de commande.)
MPO-12-LL-MINI-LSZH-5M-APC(Contactez-nous pour un tableau complet des codes de commande.)
Pourquoi choisir la série MPO/MTP de Takfly ?
- Fiabilité éprouvée- La virole MT de précision et les broches de guidage assurent un alignement cohérent.
- Prêt pour l'avenir- Prend en charge jusqu'à 24 fibres, compatible avec les optiques 40G/100G/400G.
- Adapté au terrain- Mécanisme de verrouillage push-pull robuste et facile à nettoyer.
- Conformité mondiale- CEI, TIA, RoHS, REACH.
Foire aux questions
Q : Êtes-vous un fabricant ?
R : Oui, nous sommes un fabricant, un fournisseur de solutions FTTH et de solutions complètes pour centres de données à Shenzhen, en Chine, créé en 2000.
Q : Quel est votre MOQ ?
R : MOQ peut être de 1 pièce, mais le prix n’est pas compétitif. Plus de quantité, le prix sera plus compétitif.
Q : Pouvez-vous citer le prix FOB ?
R : Oui. Nous pouvons livrer par avion, DHL, TNT, UPC, FEDEX, etc. Pour une grande quantité, nous le livrerons par voie maritime. Nous pouvons vous indiquer le prix avec le fret et le délai de livraison, après que vous nous ayez fait part des exigences détaillées avec la quantité. Nous avons des transitaires compétitifs. Pour plus de solutions, n'hésitez pas à nous contacter.
Q : Comment est votre qualité ?
R : Notre production est conforme à la norme CEI, européenne. Certifié CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100% avant la livraison.
Q : Quel est votre délai de livraison ?
R : Cela dépend de la quantité et des produits. Pour les cordons de brassage à fibre optique, le délai de livraison peut être de 2 à 3 jours ouvrables pour 5 000 pièces. Nous gardons les produits réguliers en stock. Nous pouvons également traiter les commandes urgentes.
Q : Quelle est votre garantie ?
R : Cela dépend du produit différent, nous avons 1 an de garantie pour le cordon de brassage depuis la livraison, mais nous sommes uniquement responsables des dommages non artificiels. Pour les dommages artificiels, nous pouvons le réparer gratuitement pour vous, le fret sera payé à vos côtés.
Q : Quel est votre emballage ?
R : Paquet standard d’exportation internationale. Si vous devez imprimer votre logo sur l'emballage, veuillez nous le faire savoir avant de faire un devis.
Q : Pouvez-vous proposer des OEM/ODM ?
R : Oui, nous pouvons. Tous les produits acceptent OEM/ODM. Nous pouvons signer l'accord de confidentialité.
Q : Puis-je avoir un échantillon ?
R : Cela dépend des produits, un échantillon gratuit est fourni à moins de 10 USD. Le fret sera payé par l'acheteur avant la livraison.
Q : Comment puis-je commander ?
UN:
- Envoyez-nous un courrier ou des demandes de renseignements avec le nom du produit, les spécifications et la quantité. Fournissez votre adresse de réception si vous avez besoin d'un prix FOB, CIF, CFR.
- Nous vous proposerons notre devis avec délai de livraison.
- Une fois le devis confirmé, nous enverrons un PI avec notre compte bancaire.
- La production sera organisée après réception du paiement.
- Confirmez le destinataire avec vous avant de le livrer.
- Le numéro de suivi sera fourni après la livraison.
Q : Quelle est votre condition de paiement ?
R : T/T, Western Union, Paypal, à la fois. Pour les gros montants, il peut y avoir un dépôt de 50 % à l'avance, un solde de 50 % payé avant la livraison.
