MPO MTP câble de patch multifibres à haute densité 8/12/24, faible perte, 500 cycles d'accouplement, conforme à la CEI et à la TIA
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine |
| Nom de marque: | Takfly/OEM |
| Certification: | CE, ISO, RoHS, GS |
| Numéro de modèle: | Corde de correction de MPO/MTP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | US $9.88-US $19.88/ Pcs |
| Détails d'emballage: | Pp mettent en sac alors dans le carton |
| Délai de livraison: | jour 3-7working |
| Conditions de paiement: | LC, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 50000 pièces/mois |
|
Détail Infomation |
|||
| Cœur: | Multicœur | Connecteur A: | CS |
|---|---|---|---|
| Connecteur B: | Le dépôt de la demande est effectué à l'adresse suivante: | Mode fibre: | 50/125UM |
| Diamètre du câble: | 0.9/2.0/3.0 | Type polonais: | PC / APC |
| Perte de retour: | Le système de mesure de la fréquence de l'appareil doit être conforme à l'annexe I. | Perte d'insertion: | 00,35 dB maximum (0,15 dB typique) |
| Matériau de gaine externe: | PVC / LSZH | Radius de flexion statique/dynamique: | 10D/20D |
| Code HS: | 854470000 | Genre: | Homme/Femme |
| Mettre en évidence: | Cordon de patch MPO MTP 24 cœurs,Cable à fibre MPO MTP à faible perte,Le câble de patch MPO MTP est conforme à la CEI |
||
Description de produit

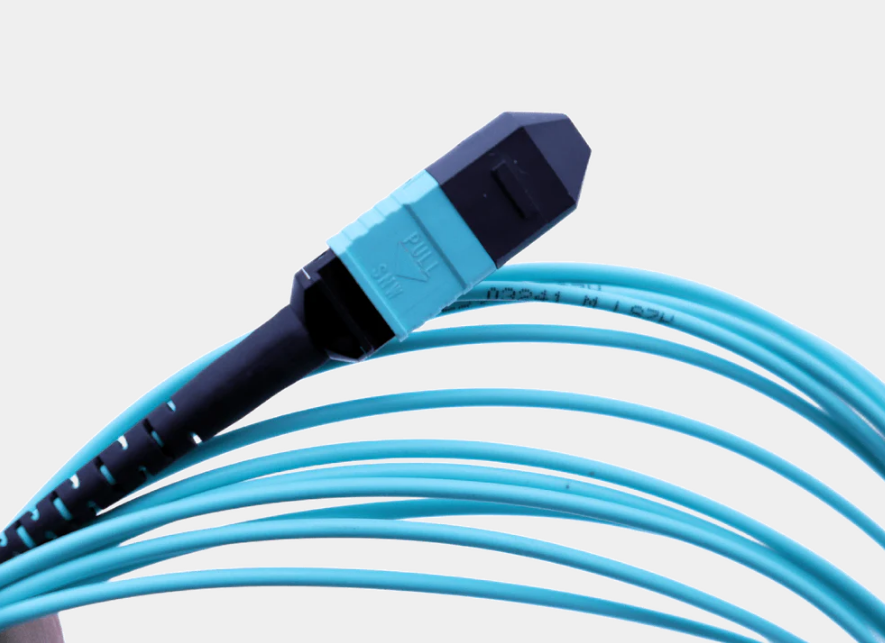

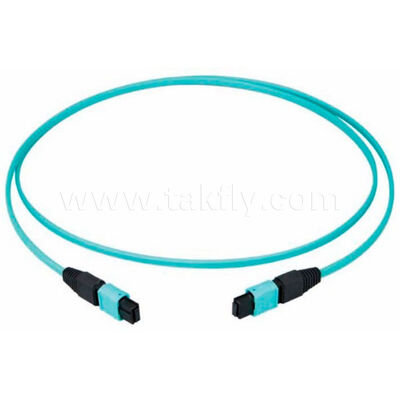

Cordon de brassage multifibre haute densité MPO MTP
8/12/24 cœurs, faible perte, 500 cycles d'accouplement, conforme CEI et TIA
Présentation du produit
La série de connecteurs multifibres MPO/MTP est conçue pour les interconnexions optiques haute densité dans les centres de données, les centraux de télécommunications, les têtes de réseau CATV et les environnements industriels. Une virole MT moulée avec précision combinée à des broches de guidage de haute précision garantit un alignement exact de jusqu'à 24 fibres dans une seule interface. Deux niveaux de performances (standard et faible perte) sont disponibles pour répondre aux diverses exigences de budget de liaison. Tous les produits sont conformes aux normes CEI 61754-7 et EIA/TIA-604-5, avec 100 % de tests en usine.
Principales fonctionnalités
- Virole MT moulée avec précision pour une géométrie de noyau cohérente
- Goupilles de guidage de haute précision pour un alignement fiable après un accouplement répété
- Prend en charge 4, 8, 12 ou 24 fibres dans un format compact
- Perte standard (≤0,35dB typ. / ≤0,70dB max) et faible perte (≤0,20dB typ. / ≤0,35dB max)
- Compatible avec les fibres monomodes (G652, G655, G657) et multimodes (OM1-OM5)
- Plusieurs types de câbles : mini rond (≤ 4,5 mm OD) ou ruban (≤ 3,0 × 5,0 mm)
- Options de gaine : PVC ou LSZH (faible fumée, sans halogène)
- Gestion de la polarité : Type A, B, C avec codage couleur et étiquetage
Caractéristiques de performances améliorées
Durabilité mécanique
- Cycles d'accouplement :≥500 (variation de perte d'insertion ≤0,2dB)
- Résistance à la traction:≥50N pour câble de 2,0 mm (connecteur au câble)
- Vibrations et chocs :Répond aux exigences GR-1435-CORE pour une utilisation industrielle
Fiabilité environnementale
- Cycle de chaleur humide :-10 ℃ à +65 ℃, 93 % RH, 5 cycles → variation IL ≤0,3 dB
- Vieillissement à haute température :85℃ pendant 168 heures → variation IL ≤0,3dB
- Stockage à basse température :-40℃ pendant 24 heures → variation IL ≤0,2dB
Prise en charge de la gestion de la polarité
- Type A (droit) :Position clé parallèle à la position de la fibre
- Type B (inversé) :Clé inversée, position de la fibre reflétée
- Type C (par paire) :Paires de fibres adjacentes échangées
- Bottes et étiquettes à code couleur disponibles pour une identification facile
Compatibilité
Entièrement compatible avec tous les adaptateurs et ports d'équipement MTP/MPO standards (QSFP-DD, OSFP, SFP-DD, etc.). Versions mâle (broches) et femelle (sans broches) disponibles.
Spécifications techniques
| Paramètre | LC, SC, ST, FC (fibre unique) | MPO/MTP (multifibre) |
|---|---|---|
| Type de face d'extrémité | CUP/APC | PC/APC |
| Type de fibre | SM (G652, G655, G657) ; MM (OM1-OM5) | Même |
| Nombre de cœurs | 8, 12, 24 | Même |
| Diamètre du câble | 0,9 / 2,0 / 3,0 mm | Mini rond : ≤4,5 mm Ruban : ≤3,0×5,0 mm |
| Perte d'insertion (qualité standard) | ≤0,3 dB (fibre unique) | Typ. ≤0,35 dB / Max ≤0,70 dB |
| Perte d'insertion (faible niveau de perte) | -- | Typ. ≤0,20 dB / Max ≤0,35 dB |
| Perte de retour (min.) | UPC SM : 40 dB ; APC SM : 60 dB ; UPC MM : 25 dB | SM-APC : 60 dB ; MM PC : 20 dB |
| Longueur d'onde d'essai | SM : 1 310/1 550 nm ; MM : 850/1 300 nm | Même |
| Répétabilité | ≤0,1dB | Même |
| Durabilité | ≤0,2 dB | Même |
| Interchangeabilité | ≤0,2 dB | Même |
| Température de fonctionnement | -20 ℃ ~ +70 ℃ | Même |
| Température de stockage | -40 ℃ ~ +80 ℃ | Même |
| Matériau de la gaine extérieure | PVC / LSZH | Même |
| Rayon de courbure (statique/dynamique) | 10J/20J | Même |
| Longueur | Personnalisé | Personnalisé |
| Cycles d'accouplement | -- | ≥500 (ΔIL ≤0,2dB) |
| Résistance à la traction (câble de 2,0 mm) | -- | ≥50N |
| Test de chaleur humide | -- | ΔIL ≤0,3dB après 5 cycles |
| Vieillissement à haute température | -- | ΔIL ≤0,3dB après 168h à 85℃ |
Scénarios d'application
Centre de données - Liaisons 40G/100G/400G
Exemple:Cordon de brassage MPO à 12 fibres à faible perte reliant le QSFP-40G-SR4 à la zone de raccordement.
Avantage:Remplace 4 paires LC duplex, économise 75 % de l'espace du chemin de câbles.
Avantage:Remplace 4 paires LC duplex, économise 75 % de l'espace du chemin de câbles.
Bureau central de télécommunications - Mise à niveau du backbone
Exemple:Câble plat MPO à 24 fibres reliant les sous-racks ODF aux modules de dérivation MPO-LC.
Avantage:Déploiement rapide, prêt pour une optique cohérente 400G.
Avantage:Déploiement rapide, prêt pour une optique cohérente 400G.
Industriel - Interconnexion robuste
Exemple:Cavalier MPO résistant aux vibrations, température de fonctionnement de -40 ℃ à +85 ℃, a réussi les tests de chocs et de vibrations.
Avantage:Résistance au brouillard salin et à la moisissure pour les environnements difficiles.
Avantage:Résistance au brouillard salin et à la moisissure pour les environnements difficiles.
Tête de réseau CATV - Distribution vidéo multicanal
Exemple:Répartiteur 1×12 MPO alimentant 12 récepteurs optiques.
Avantage:Haute densité, réduit l'encombrement des câbles.
Avantage:Haute densité, réduit l'encombrement des câbles.
Avantages compétitifs
| Comparaison | MPO standard | Cette série MPO/MTP |
|---|---|---|
| Perte d'insertion typique | 0,5 dB | 0,35 dB (std) / 0,20 dB (faible perte) |
| Cycles d'accouplement | 200 | ≥500 |
| Température de fonctionnement maximale | 70 ℃ | 85 ℃ (à court terme), 70 ℃ (à long terme) |
| Gestion de la polarité | Facultatif | Type complet A/B/C avec codage couleur |
| Données d'essais environnementaux | Non spécifié | Chaleur humide, cycle thermique, rapports vibratoires |
| Longueurs personnalisées | Limité | Toute longueur de 0,5 m à 200 m |
Commande et personnalisation
| Option de personnalisation | Choix |
|---|---|
| Nombre de cœurs | 8, 12, 24 |
| Niveau de perte | Standard / Faible perte |
| Type de câble | Mini rond / Ruban |
| Gaine extérieure | PVC / LSZH |
| Face d'extrémité | PC/APC |
| Polarité | Tapez A/B/C |
| Genre du connecteur | Mâle (avec broches) / Femelle (sans broches) |
| Longueur | 0,5 m ~ 200 m |

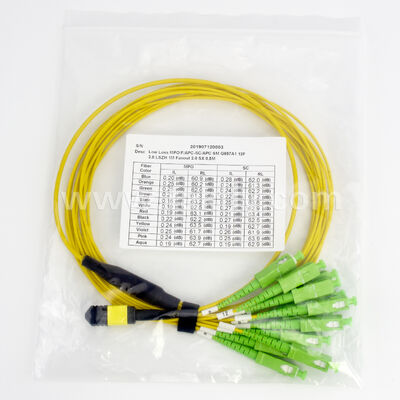

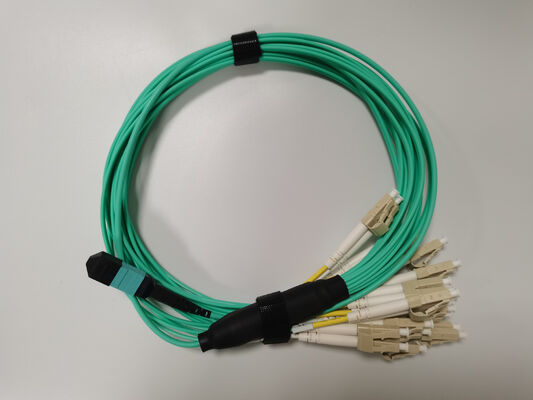

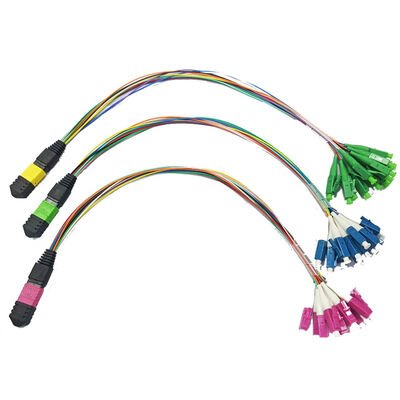

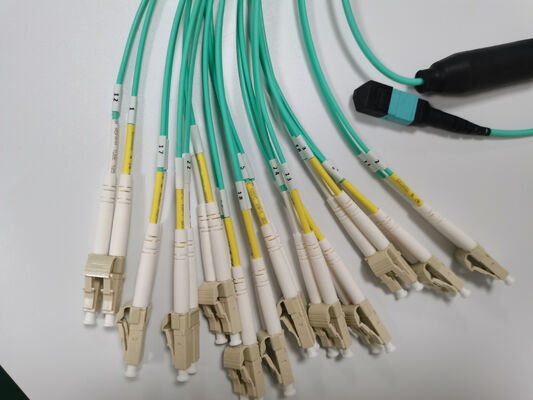

| Fanout en petits groupes | Câbles breakout MPO vers LC/SC disponibles |
Exemple de code de commande :
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MÂLEAssurance qualité et certifications
- 100 % testé IL&RL- Chaque cordon de brassage est livré avec un rapport de test
- Inspection par interféromètre 3D- Rayon de courbure, hauteur de fibre, décalage selon les normes CEI
- Conforme RoHS et REACH
- Homologué UL(pour les matériaux LSZH)
Résumé du produit
Cette série de cordons de brassage multifibres MPO/MTP offre des qualités standard et à faibles pertes, une durabilité mécanique améliorée (≥500 cycles d'accouplement), une stabilité environnementale éprouvée (chaleur humide, vieillissement à haute température) et une gestion complète de la polarité (Type A/B/C). Il est idéal pour les interconnexions fibre optique haute densité et haute fiabilité dans les centres de données, les télécommunications, la télévision par câble et les applications industrielles. Toutes les spécifications sont testées en usine et des configurations personnalisées sont disponibles.
Foire aux questions
Q : Êtes-vous un fabricant ?
R : Oui, nous sommes un fabricant, un fournisseur de solutions FTTH et de solutions complètes pour centres de données à Shenzhen, en Chine, créé en 2000.
Q : Quel est votre MOQ ?
R : MOQ peut être de 1 pièce, mais le prix n’est pas compétitif. Plus de quantité, le prix sera plus compétitif.
Q : Pouvez-vous citer le prix FOB ?
R : Oui. Nous pouvons livrer par avion, DHL, TNT, UPC, FEDEX, etc. Pour une grande quantité, nous le livrerons par voie maritime. Nous pouvons vous indiquer le prix avec le fret et le délai de livraison, après que vous nous ayez fait part des exigences détaillées avec la quantité. Nous avons des transitaires compétitifs. Pour plus de solutions, n'hésitez pas à nous contacter.
Q : Comment est votre qualité ?
R : Notre production est conforme à la norme CEI, européenne. Certifié CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100% avant la livraison.
Q : Quel est votre délai de livraison ?
R : Cela dépend de la quantité et des produits. Pour les cordons de brassage à fibre optique, le délai de livraison peut être de 2 à 3 jours ouvrables pour 5 000 pièces. Nous gardons les produits réguliers en stock. Nous pouvons également traiter les commandes urgentes.
Q : Quelle est votre garantie ?
R : Cela dépend du produit différent, nous avons 1 an de garantie pour le cordon de brassage depuis la livraison, mais nous sommes uniquement responsables des dommages non artificiels. Pour les dommages artificiels, nous pouvons le réparer gratuitement pour vous, le fret sera payé à vos côtés.
Q : Quel est votre emballage ?
R : Paquet standard d’exportation internationale. Si vous devez imprimer votre logo sur l'emballage, veuillez nous le faire savoir avant de faire un devis.
Q : Pouvez-vous proposer des OEM/ODM ?
R : Oui, nous pouvons. Tous les produits acceptent OEM/ODM. Nous pouvons signer l'accord de confidentialité.
Q : Puis-je avoir un échantillon ?
R : Cela dépend des produits, un échantillon gratuit est fourni à moins de 10 USD. Le fret sera payé par l'acheteur avant la livraison.
Q : Comment puis-je commander ?
UN:
- Envoyez-nous un courrier ou des demandes de renseignements avec le nom du produit, les spécifications et la quantité. Fournissez votre adresse de réception si vous avez besoin d'un prix FOB, CIF, CFR.
- Nous vous proposerons notre devis avec délai de livraison.
- Une fois le devis confirmé, nous enverrons un PI avec notre compte bancaire.
- La production sera organisée après réception du paiement.
- Confirmez le destinataire avec vous avant de le livrer.
- Le numéro de suivi sera fourni après la livraison.
Q : Quelle est votre condition de paiement ?
R : T/T, Western Union, Paypal, à la fois. Pour les gros montants, il peut y avoir un dépôt de 50 % à l'avance, un solde de 50 % payé avant la livraison.
