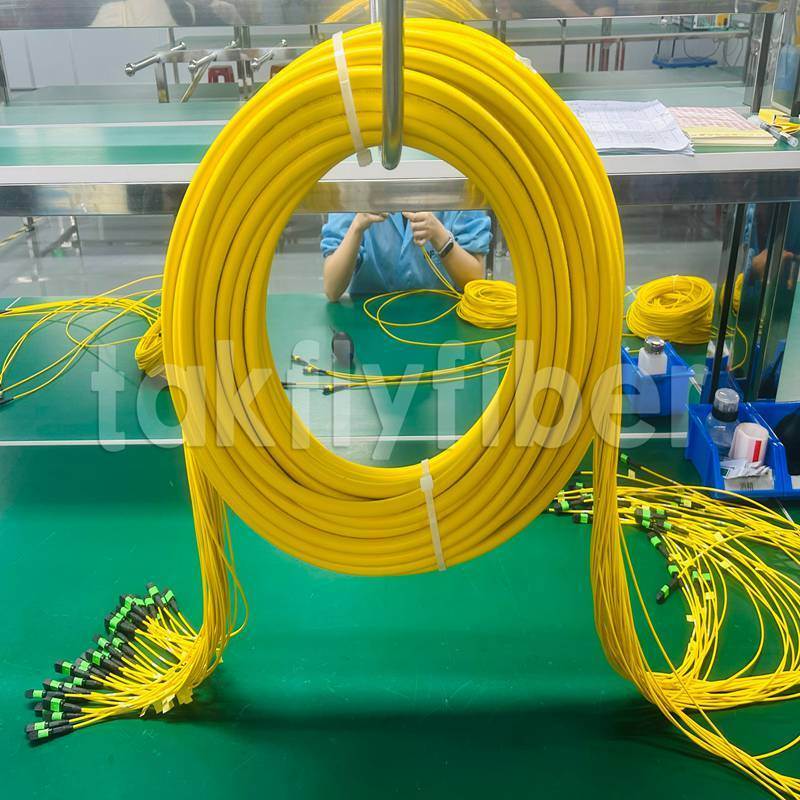

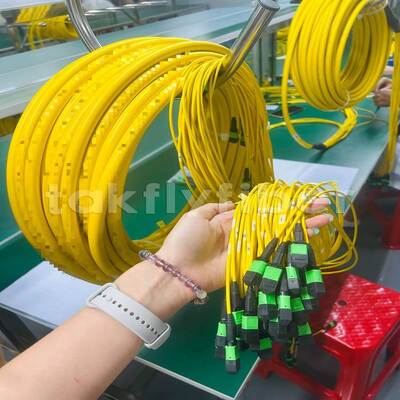

Cordon de brassage Takfly MPO/MTP 8/12/24 cœurs jusqu'à 576 cœurs faible perte 500 cycles d'accouplement conforme IEC et TIA
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine |
| Nom de marque: | Takfly/OEM |
| Certification: | CE, ISO, RoHS, GS |
| Numéro de modèle: | Corde de correction de MPO/MTP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | US $9.88-US $19.88/ Pcs |
| Détails d'emballage: | Pp mettent en sac alors dans le carton |
| Délai de livraison: | jour 3-7working |
| Conditions de paiement: | LC, T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 50000 pièces/mois |
|
Détail Infomation |
|||
| Cœur: | Multicœur | Connecteur A: | CS |
|---|---|---|---|
| Connecteur B: | Le dépôt de la demande est effectué à l'adresse suivante: | Mode fibre: | 50/125UM |
| Diamètre du câble: | 0.9/2.0/3.0 | Type polonais: | PC / APC |
| Perte de retour: | Le système de mesure de la fréquence de l'appareil doit être conforme à l'annexe I. | Perte d'insertion: | 00,35 dB maximum (0,15 dB typique) |
| Matériau de gaine externe: | PVC / LSZH | Radius de flexion statique/dynamique: | 10D/20D |
| Code SH: | 854470000 | Genre: | Homme/Femme |
| Mettre en évidence: | Cordon de brassage MPO MTP faible perte,Câble MPO MTP 500 cycles d'accouplement,Fibre optique MPO MTP conforme IEC |
||
Description de produit
Le câble de patch multi-fibres à haute densité MPO/MTP de Takfly
8/12/24 Cœurs jusqu'à 576 Cœurs. Faible perte. 500 cycles d'accouplement. Conforme à la CEI et à la TIA.
Vue d'ensemble du produit
La série de connecteurs multifibre MPO/MTP est conçue pour les interconnexions optiques à haute densité dans les centres de données, les bureaux centraux de télécommunications, les émetteurs-récepteurs CATV et les environnements industriels.Une ferrule MT moulée de précision combinée à des broches de guidage de haute précision assure un alignement exact de 24 fibres dans une seule interface, avec des configurations personnalisées disponibles jusqu'à576 fibrespour des déploiements à grande échelle.
Les communications TakflyIl apportePlus de 25 ans d'expérience dans la fabrication d'ODM/OEMNous opérons30,000m2 de surface de productionà travers un6,000m2 siège de R&D à Shenzhenet un24,000m2 d'usine à grande capacité à Zhongshan, courir19 lignes de production dédiées à la MPOdont la production mensuelle dépasse200000 piècesDeux niveaux de performances, standard et à faible perte, sont disponibles pour répondre aux différents besoins budgétaires des liaisons.Tests en usine à 100%avant l' accouchement.
Principales caractéristiques
- Ferrule MT moulée de précision pour une géométrie du noyau cohérente
- Pins de guidage de haute précision pour un alignement fiable après un accouplement répété
- Soutenir4, 8, 12, 24 fibresdans un facteur de forme compact; solutions sur mesure jusqu'à576 fibres
- Perte standard:≤ 0,35 dB typique / ≤ 0,70 dB maximum
- Faible perte:≤ 0,20 dB typique / ≤ 0,35 dB maximum
- Compatible avec le mode unique (G.652Je vous en prie, G.655, G.657) et les fibres à plusieurs modes (OM1~OM5)
- Type de câbles multiples: mini-rond (≤ 4,5 mm OD) ou ruban (≤ 3,0 × 5,0 mm)
- Options de veste: PVC ou LSZH (faible teneur en fumée, sans halogène, certifié CPR Bca/Cca/Dca)
- Gestion de la polarité:Type A, B, C avec codage et étiquetage par couleur
- Les versions masculine (avec épingles) et féminine (sans épingles) sont disponibles
Spécifications techniques
Paramètres optiques et d'interface
| Paramètre | Spécification |
|---|---|
| Type de connecteur | MPO / MTP (Homme avec épingles / Femme sans épingles) |
| La face finale | Le nombre d'équipements utilisés est déterminé en fonction de l'état du véhicule |
| Type de fibre | SM: G.652Je vous en prie, G.655Je vous en prie, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Nombre de noyaux | 4, 8, 12, 24 (jusqu'à 576 fibres sur mesure) |
| Type de câble | Le système de détection de la pollution atmosphérique doit être utilisé pour la détermination de la pollution atmosphérique. |
| Matériau de la veste | Le produit doit être présenté dans un emballage en PVC/LSZH (certifié CPR Bca/Cca/Dca) |
| Longueur | 0.5 m ~ 200 m (personnalisé) |
| Longueur d'onde d'essai | Le nombre total d'unités utilisées pour les systèmes d'aérodromes est déterminé en fonction de l'échelle de l'eau. |
| Perte d'insertion (grade standard) | Le taux de détection de l'écoulement de l'air est de 0,35 dB. |
| Perte d'insertion (grade de faible perte) | Le résultat de l'analyse est le résultat de l'analyse. |
| Perte de retour (SM APC) | ≥ 60 dB |
| Perte de rendement (MM PC) | ≥ 20 dB |
| Répétabilité | ≤ 0,1 dB |
| Durabilité | ≤ 0,2 dB |
| Interchangeabilité | ≤ 0,2 dB |
| Radius de flexion (statique / dynamique) | 10D / 20D |
Fiabilité environnementale et mécanique
Tous les câbles MPO/MTP sont soumis à un contrôle environnemental rigoureux afin d'assurer leur stabilité à long terme dans des déploiements exigeants:
- Les cycles d'accouplement:≥ 500 (variation de la perte d'insertion ≤ 0,2 dB)
- Résistance à la traction:≥ 50 N (pour le câble de 2,0 mm, connecteur au câble)
- Cycles de chaleur humide:-10°C à +65°C, 93% RH, 5 cycles -> ΔIL ≤0,3 dB (CEI 61300-2-19)
- Vieillissement à haute température:85°C pendant 168 heures -> ΔIL ≤ 0,3 dB
- Conservation à basse température:-40°C pendant 24 heures -> ΔIL ≤0,2 dB
- Vibration et choc:Répond aux exigences GR-1435-CORE pour une utilisation industrielle
- Le cycle thermique:Conforme à la norme CEI 61300-2-22
- Température de fonctionnement:-20°C à +70°C
- Température de stockage:-40°C à +80°C
Scénarios d'application
| Application du projet | Exemple | Avantages |
|---|---|---|
| Centre de données - Liens 40G/100G/400G | Cordon de patch MPO à faible perte de 12 fibres reliant le QSFP-40G-SR4 à la zone de patch | Remplace 4 paires LC duplex, économise 75% de l'espace des plateaux de câbles |
| Centre de données - Interconnexion de grappes 800G/IA | tronc MPO à 24 ou 576 fibres entre les commutateurs de base et les racks GPU | Prend en charge l'optique 800G de nouvelle génération et les grappes de formation d'IA avec un budget de perte ultra-faible |
| Bureau central des télécommunications - Amélioration de la structure de base | Cable à ruban MPO à 24 fibres reliant les sous-étagères ODF aux modules de rupture MPO-LC | Déploiement rapide, prêt pour l'optique cohérente 400G |
| 5G Front-haul et Mid-haul | Un jumper MPO à 8 fibres reliant BBU/DU à AAU/RU par le biais du CPRI/eCPRI | Réduit le temps d'installation de 60% par rapport à l'épissage de fibres individuelles |
| L'interconnexion industrielle est robuste | Jumper MPO résistant aux vibrations, température de fonctionnement de -40°C à +85°C, passé les essais de choc et de vibration | Résistance aux pulvérisations salines et aux moisissures dans des environnements difficiles |
| Capteur CATV - Distribution vidéo multicanal | Splitter MPO 1×12 alimentant 12 récepteurs optiques | Haute densité, réduit le désordre des câbles |
| Le réseau LAN/SAN de l'entreprise - L'épine dorsale du campus | tronc MPO à 24 fibres entre le cadre de distribution principal et les placards du bâtiment | Évolutivité à l'avenir pour la connectivité serveur 10G/25G/40G |
Avantages concurrentiels
| Titre de comparaison | Le taux de change moyen (MPO) standard | Série Takfly MPO/MTP |
|---|---|---|
| Échelle de fabrication | Capacité limitée | 30,000m2 au total (6,000m2 au siège de Shenzhen + 24,000m2 à l'usine de Zhongshan) |
| Lignes de production MPO | 3 à 5 lignes typiques | 19 lignes MPO dédiées |
| Produit mensuel | 20,000 à 50 000 pièces | 200,000+ pièces/mois |
| Nombre maximal de fibres | 24 à 48 cœurs | Jusqu'à 576 cœurs |
| Perte typique d'insertion | 00,50 dB | 00,35 dB (norme) / 0,20 dB (faible perte) |
| Cycles d'accouplement | 200 | ≥ 500 |
| Température maximale de fonctionnement | 70°C | 85°C (à court terme), 70°C (à long terme) |
| Gestion de la polarité | Optionnel / manuel | Type complet A/B/C avec codage couleur |
| Données d'essais environnementaux | Pas spécifié | Des rapports de chaleur humide, de cycle thermique et de vibrations sont disponibles |
| Longueur personnalisée | Commercialisé | Toute longueur comprise entre 0,5 m et 200 m |
| Diamètre du câble | Masse standard | Ronde miniature ≤ 4,5 mm / ruban ≤ 3,0 × 5,0 mm |
Commandes et personnalisation
Takfly propose des câbles de patch MPO/MTP entièrement personnalisables pour répondre aux exigences exactes de votre projet.
- Nombre de cœurs:4 / 8 / 12 / 24 fibres (sur mesure jusqu' à 576 fibres)
- Grade de perte:Standard ou à faible perte
- Type de câble:Mini ruban rond ou plat
- Enveloppe extérieure:Le produit doit être présenté dans un emballage en PVC ou en LSZH (certifié CPR Bca/Cca/Dca)
- La fin du visage:PC (multi-mode) ou APC (mode unique)
- Polarité:Type A (droit), type B (versus), ou type C (en paires) avec des bottes colorées
- Sexe du connecteur:Homme (avec épingles de guidage) ou femme (sans épingles)
- Longueur:Toute longueur comprise entre 0,5 m et 200 m
- Fanout, évadé.Les câbles de rupture MPO à LC/SC/FC sont disponibles sur demande.
Exemple de code de commande
Le groupe de contrôle est composé de deux groupes de contrôle:
│ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ Sexe: mâle (avec épingles)
│ │ │ │ │ │ │ │ Polarité: de type A
│ │ │ │ │ │ │ │ Finition: APC
│ │ │ │ │ ??── Longueur: 3 mètres
│ │ │ │ │ Enveloppe: LSZH
│ │ ??── Type de câble: rond (mini)
│ ??── Grade de perte: faible
Nombre de fibres: 12
Assurance qualité et certification
- Testé à 100% par IL & RL-- Chaque cordon de patch est livré avec un rapport de test individuel
- Inspection par interféromètre 3D-- rayon de courbure, hauteur de la fibre et décalage de l'apicelle selon les normes de la CEI
- Normes de production-- CEI, norme européenne, critères de fabrication IPC/WHMA-A-620
- Certifications-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL Il est recommandé de modifier le code de l'entreprise.
- Traçabilité-- Numéros de série uniques et dossiers de test par lots pour chaque envoi
Résumé du produit
Cette série de câbles MPO/MTP à fibres multiples offre des qualités standard et à faible perte, une durabilité mécanique améliorée (≥ 500 cycles d'accouplement), une stabilité environnementale éprouvée (chaleur humide, vieillissement à haute température,stockage à basse température), et une gestion complète de la polarité (type A/B/C).30,000m2 d'installationsavec19 lignes MPO dédiéeset une capacité mensuelle supérieure200000 pièces, Takfly fournit des interconnexions à fibre fibre évolutives et de haute fiabilité pour les centres de données, les télécommunications, la 5G, les grappes d'IA, le CATV et les applications industrielles.et configurations personnalisées jusqu'à576 fibressont disponibles.
Questions fréquemment posées
Q1: Êtes-vous un fabricant direct ou une société commerciale?
R: Nous sommes unfabricant direct et fournisseur de solution totaledont le siège social est situé à Shenzhen, en Chine,2000En tant queEntreprise nationale de haute technologieOn opère.30,000m2 de surface de fabricationà travers un6,000m2 siège de R&D à Shenzhenet un24,000m2 d'usine de production à haut volume à ZhongshanNotre division MPO/MTP est19 lignes de production dédiéesd'une capacité mensuelle supérieure à200000 pièces, supportant des configurations allant jusqu'àà base d'aluminiumNous servons des clients dansPlus de 128 pays, y compris les partenaires de niveau 1 tels queCorning, Amphenol, NVIDIA et Coherent.
Q2: Quelle est votre quantité minimale de commande (MOQ)?
A: MOQ peut être1 piècePour les projets de centres de données nécessitant des milliers d'unités, les coûts de fabrication et les coûts de fabrication sont généralement plus élevés.,Nous offrons des réductions de volume basées sur les projets et une gestion de compte dédiée.
Q3: Pouvez-vous citer les prix FOB, CIF ou DDP?
R: Oui. Nous offrons des Incoterms flexibles, y compris EXW, FOB Shenzhen, CIF, CFR et DDP (pour certaines régions). Pour les livraisons urgentes, nous expédions par fret aérien (DHL, FedEx, TNT, UPS); pour les commandes en vrac,Nous coordonnons le fret maritime par l'intermédiaire de transitaires compétitifs.Partagez votre destination, votre quantité et vos conditions préférées, et nous vous fournironsdevis clé en main avec fret et délai de livraisondans les 24 heures.
Q4: Comment garantissez-vous la qualité et la cohérence des produits?
R: Notre production est conforme aux normes CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR et ANATEL.
- Test de perte d'insertion et de perte de retour à 100%sur chaque câble de patch
- Inspection par interférométrie 3Dpour la géométrie de l'extrémité du connecteur
- Vérification environnementaleselon la série IEC 61300-2 (chaleur humide, cycle thermique, vibration)
- Numéros de série uniqueset rapports d'essais par lots pour une traçabilité complète
Q5: Quel est votre délai de livraison standard?
R: Les délais de livraison dépendent de la quantité et de la configuration:
- Produits standard:2 à 3 jours ouvrables pour un maximum de 5 000 pièces (en stock)
- Configurations personnalisées:3-9 jours ouvrables selon le type de câble, la polarité et la longueur
- Des ordres urgents:Nous maintenons des stocks tampons de configurations populaires et pouvons accélérer la production pour les déploiements à temps critique
Q6: Quelle est votre politique de garantie?
R: Nous fournissons unGarantie d'un anà compter de la date de livraison couvrant les défauts de matériaux et de fabrication dans des conditions normales de fonctionnement.Nous offrons des services de réparation gratuits (le client couvre le fret de retour)Des programmes de garantie prolongée (2-3 ans) sont disponibles pour les contrats d'entreprises et de centres de données.
Q7: Quelle est votre norme d'emballage?
R: Tous les produits sont expédiésemballages conformes aux normes internationales d'exportationAvec des sacs antistatiques, des bouchons de protection et des cartons robustes.Emballages OEMLes exigences relatives à l'emballage doivent être précisées avant la soumission.
Q8: Pouvez-vous fournir des services OEM/ODM?
R: Oui. Tous les produits acceptent la personnalisation OEM/ODM, y compris les couleurs du boîtier du connecteur, les logos marqués au laser, les couleurs de la pochette du câble, les rapports de test personnalisés et les assemblages spécialisés.Accord de confidentialitépour protéger vos dessins.
Q9: Puis-je demander des échantillons avant de passer une commande en vrac?
R: Oui, vous avez raison.Échantillons gratuitsPour les échantillons de valeur plus élevée (par exemple, MPO à faible perte, câbles de rupture), nous facturons le coût de production aveccrédit intégral appliquéLe fret de l'échantillon est payé par l'acheteur et la livraison est généralement effectuée dans un délai1 à 3 jours ouvrables.
Q10: Comment puis-je passer une commande?
R: Notre processus simplifié:
- Enquête-- Nom du produit, spécifications et quantité.
- Citation-- Recevoir un devis détaillé avec les délais et les conditions12 à 24 heures.
- Confirmation-- Approuvez le devis; nous émettons unFacture à titre provisoire (PI).
- Paiement-- T/T, Western Union ou PayPal. Pour les commandes de grande taille:50% de dépôt + 50% de soldeavant expédition.
- Production-- La fabrication commence par des mises à jour hebdomadaires.
- Livraison-- Confirmer le destinataire et la méthode d'expédition; les numéros de suivi sont fournis dans les 24 heures suivant l'expédition.
- Service après-vente-- Un support dédié pour l'installation et les performances.
Q11: Quelles conditions de paiement acceptez-vous?
R: Nous acceptonsT/T, Western Union et PayPalPour les partenaires établis et les contrats de gros volume (> 50 000 $), nous offronsConditions d'ouverture de compte net-30 ou net-60Options de monnaie: USD, EUR, CNY.
Q12: Fournissez-vous un soutien technique et des conseils d'installation?
R: Oui. Notre équipe de support technique (anglais, espagnol, chinois) fournit:
- Consultation en matière de conception d'infrastructures de fibre avant la vente
- Formation à la gestion de la polarité (type A/B/C)
- Meilleures pratiques d'installation pour les connecteurs MPO/MTP
- Résolution de problèmes post-déploiement et analyse des traces OTDR
- Assistance sur site pour les grands projets de centres de données (selon accord)
