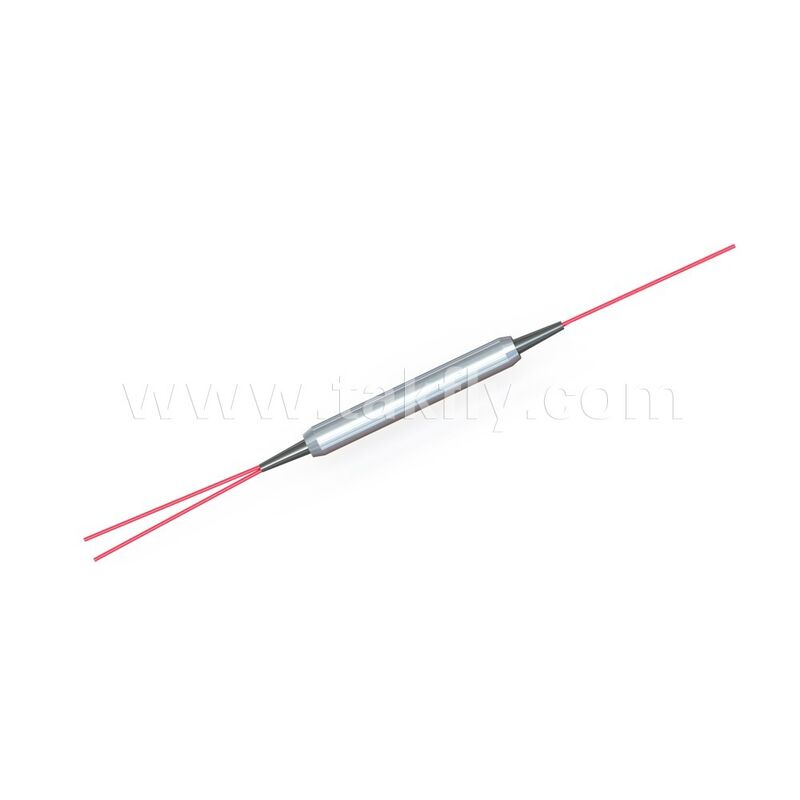

Polarisation maintenir l'isolateur PM en fibre optique et le WDM hybride pour le calcul de l'IA des TIC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-PM-Isolateur-WDM |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD90-160/pc |
| Détails d'emballage: | Coffre-fort |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Paypal |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | isolateur à fibre optique maintenant la polarisation,Isolateur PM WDM hybride,Isolateur à fibre optique TIC IA Computing |
||
Description de produit
Fibre optique à maintien de polarisation PM Isolateur & WDM Hybride pour l'informatique IA et le calcul
Isolateur PM & WDM Hybride
L'isolateur PM & WDM Hybride est un composant spécialisé qui intègre un isolateur optique et un coupleur optique WDM dans un boîtier compact. Cette combinaison isolateur plus coupleur WDM est particulièrement utile pour la conception et les applications d'amplificateurs à fibre optique dopée. Deux types de coupleurs WDM sont disponibles : 1480nm/1550nm et 980nm/1550nm. Le signal dans la fenêtre de 1550nm passe d'abord par l'isolateur, puis se combine avec la puissance du laser de pompage au niveau du coupleur WDM. Les étages précédents des circuits optiques sont protégés grâce à l'isolation optique. Des options d'isolation à un seul étage et à deux étages sont disponibles.
Ce produit réduit les coûts globaux et simplifie la structure du système tout en offrant des performances et une fiabilité améliorées.
Caractéristiques principales
- Faible perte d'insertion
- Perte de retour élevée
- Rapport d'extinction élevé
- Isolation élevée
- Haute stabilité et fiabilité
Schéma structurel
Spécifications techniques
| Paramètre | Unité | Spécifications |
|---|---|---|
| Étage | - | Simple | Double | Simple | Double |
| Canal de signal | ||
| Plage de longueurs d'onde du signal | nm | 1064±10 | 1550±15 |
| Perte d'insertion max. | dB | 2,6 | 3,8 | 0,9 | 1,0 |
| Isolation crête typique du signal inversé, à 23℃ | dB | 40 | 52 | 40 | 52 |
| Isolation minimale du signal inversé, à 23℃ | dB | 28 | 45 | 28 | 45 |
| Isolation minimale (Com vers Pass @ longueur d'onde de bande de référence) | dB | 30 |
| Rapport d'extinction minimum à 23℃ | dB | 20 |
| Canal de réflexion | ||
| Plage de longueurs d'onde | nm | 960~990 |
| Perte d'insertion max. | dB | 0,6 |
| Isolation minimale (Com vers Ref @ longueur d'onde de bande de passage) | dB | 15 |
| Rapport d'extinction minimum à 23℃ | dB | 18 |
| Perte de retour minimum | dB | 50 |
| Stabilité thermique de la perte d'insertion max. | dB/℃ | 0,005 |
| Puissance optique max. (CW) | mW | 300 |
| Charge de traction max. | N | 5 |
| Température de fonctionnement | ℃ | -5~+70 |
| Température de stockage | ℃ | -40~+85 |
* Pour les appareils avec connecteur, la perte d'insertion est supérieure de 0,3 dB, la perte de retour est inférieure de 5 dB et le rapport d'extinction est inférieur de 2 dB.
* La clé du connecteur par défaut est alignée sur l'axe lent.
* La clé du connecteur par défaut est alignée sur l'axe lent.
Applications
- Laser à fibre
- Amplificateur à fibre
- Équipement de test
