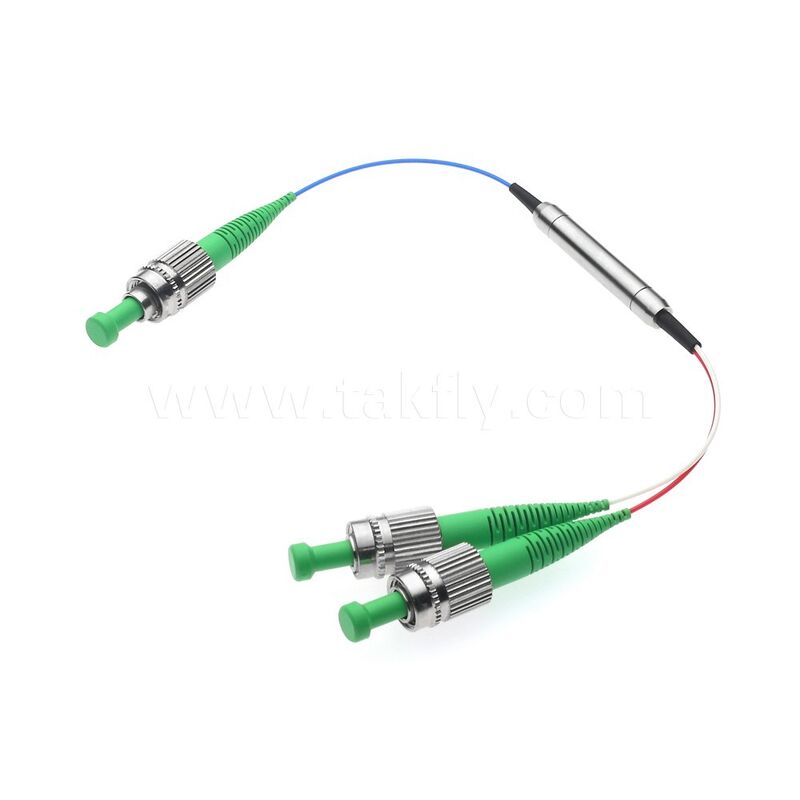

Polarisation Maintenance Filtre PM à fibre optique WDM pour le calcul de l'IA des TIC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-PM-WDM |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD90-160/pc |
| Détails d'emballage: | Coffre-fort |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Paypal |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | Filtre à fibres optiques à polarisation de maintien,Filtre PM WDM pour les TIC,WDM en fibre optique pour l'informatique par IA |
||
Description de produit
Filtre PM à fibre optique maintenant la polarisation WDM pour l'informatique TIC AI
Présentation du filtre PM WDM
Filtre de maintien de polarisation WDM multiplexe les signaux PM et maintient la polarisation de sortie avec un taux d'extinction élevé grâce à la technologie avancée de filtre micro-optique. Toutes les fibres d'entrée et de sortie maintiennent la polarisation. Il utilise une technologie de filtre avancée pour produire une large bande, une faible perte d'insertion, une extinction de polarisation élevée et une perte de retour élevée dans un boîtier compact. Ces dispositifs sont idéaux pour les amplificateurs à fibre PM, les lasers à fibre et les applications d'instrumentation.
Principales fonctionnalités
- Faible perte d'insertion
- Perte de rendement élevée
- Haute stabilité et fiabilité
Diagramme structurel
Spécifications techniques
| Paramètre | Unité | Valeurs |
|---|---|---|
| Taper | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| Longueur d'onde de transmission | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| Longueur d'onde de réflexion | nm | 960~990 | 960~990 | 1020~1080 | 1480 ± 10 | 1570 ± 10 |
| Max. Perte d'insertion du canal de transmission | dB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 |
| Max. Perte d'insertion du canal de réflexion | dB | 0,6 | 0,5 | 0,6 | 0,6 | 0,8 |
| Min. Isolation de transmission @ Réflexion | dB | 25 | 30 | 25 | 25 | 25 |
| Isolation de réflexion minimale à la transmission | dB | 15 | 15 | 15 | 15 | 12 |
| Max. Planéité du canal | dB | 0,4 |
| Min. Taux d'extinction à 23 ℃ | dB | 18 |
| Max. Stabilité thermique de longueur d'onde | nm/℃ | 0,003 |
| Max. Stabilité thermique de perte d'insertion | dB/℃ | 0,005 |
| Min. Perte de retour | dB | 50 |
| Max. Gestion de la puissance (CW) | mW | 300 |
| Max. Charge de traction | N | 5 |
| Température de fonctionnement | ℃ | 0~+70 |
| Température de stockage | ℃ | -40~+85 |
Pour les appareils avec connecteur, IL est supérieur de 0,3 dB, RL est inférieur de 5 dB et ER est inférieur de 2 dB. La clé du connecteur par défaut est alignée sur l'axe lent.
Applications
- Système de télévision par câble
- Module CWDM/DWDM
- Réseaux EPON/Gpon
Images du produit
