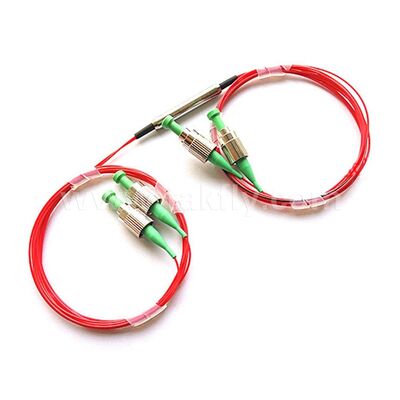

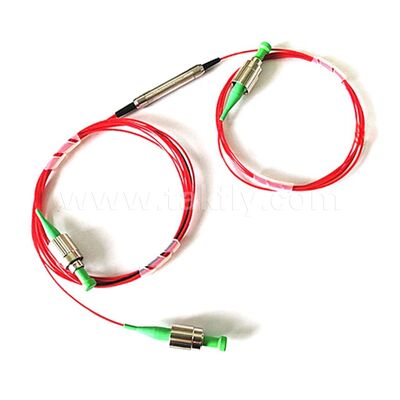

Coupleur de filtre PM à fibre optique à maintien de polarisation pour l'informatique IA TIC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | Coupleur DF-PM |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD15-150/pc |
| Détails d'emballage: | Coffre-fort |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Paypal |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | Coupleur fibre optique à maintien de polarisation,Coupleur de filtre PM pour TIC,Coupleur de fibre optique pour l'informatique IA |
||
Description de produit
Fibre optique à maintien de polarisation (PM) coupleur filtre pour l'informatique IA
Présentation du produit
Le coupleur à maintien de polarisation est un dispositif de type micro-filtre optique qui assure la division du signal optique tout en préservant la polarisation avec un rapport d'extinction élevé. Disponible dans une large gamme de rapports de couplage de 1% à 50%, et dans des configurations 1x2 et 2x2, les coupleurs PM sont largement utilisés dans les systèmes de communication par fibre optique, les amplificateurs Raman et autres applications d'instruments à fibre.
Caractéristiques principales
- Faible perte d'insertion
- Perte de retour élevée
- Rapport d'extinction élevé
Schéma structurel
Spécifications techniques
| Paramètre | Unité | Valeur |
|---|---|---|
| Type | - | 1x2 | 2x2 |
| Longueur d'onde centrale | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | 1064 |
| Plage de longueurs d'onde de fonctionnement | nm | ±40 | ±40 | ±20 | ±40 | ±40 | ±20 |
| Perte d'excès max. | dB | 1.2 | 0.7 | 0.8 | 1.5 | 1.0 | 1.2 |
| Uniformité (uniquement pour 50/50) | dB | 0.6 | 0.4 | 0.5 | 0.8 | 0.6 | 0.8 |
| Rapport de couplage | dB | 01/99~50/50 |
| Rapport d'extinction min. à 23℃ | dB | 18 (les deux axes fonctionnent) | 22 (axe rapide bloqué) |
| Perte de retour min. | dB | 50 |
| Puissance optique max. (CW) | mW | 300 |
| Charge de traction max. | N | 5 |
| Type de fibre | - | Port de dérivation : fibre SMF-28E, Hi1060 ou PM Panda Port d'entrée et de sortie : fibre PM Panda |
| Température de fonctionnement | ℃ | -5~+70 |
| Température de stockage | ℃ | -40~+85 |
* Pour les appareils avec connecteur, la perte d'insertion est supérieure de 0,3 dB, la perte de retour est inférieure de 5 dB et le rapport d'extinction est inférieur de 2 dB.
* La clé du connecteur par défaut est alignée sur l'axe lent.
Applications
- EDFA (amplificateur à fibre dopée à l'erbium)
- Systèmes de capteurs à fibre
- Instrumentation à fibre
