Cable optique de rupture à l'intérieur 4 à 48 noyaux, tampon étroit, résistance centrale en FRP, enveloppe LSZH/PVC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Le TK-PC-3.0-1M |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~2.79/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | ST à LC OM1 OM2 câble de patch duplex à fibre optique | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | PC MM ≥ 35 dB | Type de fibre: | Le nombre d'heures de travail |
| Diamètre: | 3,0 mm | Type de connecteur: | Pour les produits de base: |
| Matériau de la veste: | LSZH/PVC/PU | Couleur: | Orange ou personnalisé |
| Longueur d'onde: | 1310 nm, 850 nm | Longueur: | 1m ou personnalisé |
| Température de fonctionnement: | -40 ℃ ~ 80 ℃ | Diamètre des fibres: | 50/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | câble à fibre optique de rupture intérieure,câble à fibre optique à tampon étroit,Câble optique de fibre de force de FRP |
||
Description de produit

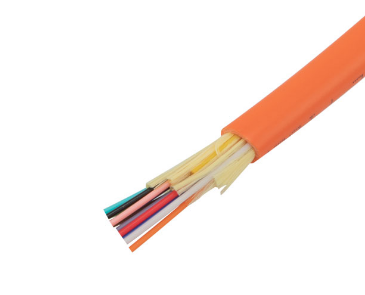

Cable optique de rupture à l'intérieur 4 à 48 noyaux
Ce câble optique de rupture intérieure comporte 4 à 48 cœurs de fibres serrées tamponnées de 900 μm avec membre de résistance centrale en FRP et options de gaine LSZH / PVC,d'une largeur n'excédant pas 10 mm,.
Vue d'ensemble du produit

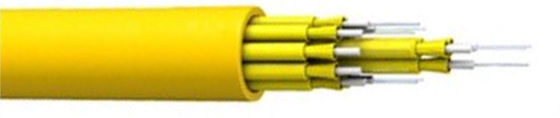

Construit avec 4 à 48 noyaux de fibres serrées de 900 μm, chacun renforcé de fils d'aramide et protégé par une gaine intérieure de 2,0 mm formant des sous-unités individuelles.Le câble comporte un élément de résistance centrale en FRP non métallique avec des sous-unités enroulées autour de lui, disponible en PVC ou en matériaux de revêtement LSZH (faible teneur en fumée, sans halogène, ignifuge).
Applications
- Des câbles ou des pigtails de fibres optiques pour connexions actives
- Distribution de câbles intérieurs dans les systèmes de base du bâtiment
- Interconnexion entre les instruments d'essai et les équipements de communication
Principales caractéristiques
- Conception de fibres étroitement tamponnées pour un décapage et une finition faciles
- Armature de fils d'aramide offrant une haute résistance à la traction
- Excellente résistance à la flamme avec une faible atténuation supplémentaire
Paramètres et propriétés optiques
| Type de fibre optique | Longueur d'onde d'essai | Décomposition (dB/km typique) | Décomposition (db/km maximum) | Radius de courbure minimum (mm) |
|---|---|---|---|---|
| G652D | 1310/1550 nm | 0.36 ou 0.22 | 0.5 / 0.4 | 16 |
| G657A1 | 1310/1550 nm | 0.36 ou 0.22 | 0.5 / 0.4 | 10 |
| G657A2 | 1310/1550 nm | 0.36 ou 0.22 | 0.5 / 0.4 | 7.5 |
| 62.5/125 | 850/1300 nm | 3.0/1. Je vous en prie.0 | 3.5/1. Je vous en prie.5 | 30 |
| 50/125 | 850/1300 nm | 3.0/1. Je vous en prie.0 | 3.5/1. Je vous en prie.5 | 30 |
| OM3 | 850/1300 nm | 3.0/1. Je vous en prie.0 | 3.5/1. Je vous en prie.5 | 7.5 |
| OM4 | 850/1300 nm | 3.0/1. Je vous en prie.0 | 3.5/1. Je vous en prie.5 | 7.5 |
| Le groupe OM5 | 850/953 nm/1300 nm | 3.0/.../1. Je vous en prie.0 | 3.5/.../1.5 | 7.5 |

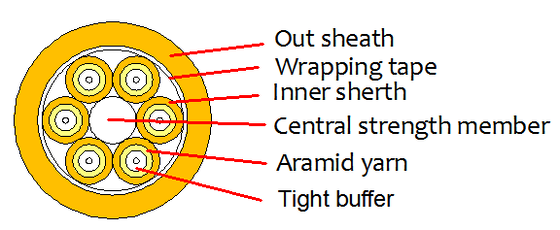

Structure du câble
| Nombre de fibres | 4 à 48 |
| Diamètre de la fibre optique | 125 μm (± 1 μm) |
| Diamètre du revêtement | 250 μm (± 5 μm) |
| Diamètre du tampon étroit | 900 μm (± 50 μm) |
| Diamètre de la sous-unité | 2.0 mm (± 0,15 mm) |
| Renforcement du noyau | Fils de fibres textiles ou textiles |
| Renforcement central | FRP |
| Matériaux de gaine | PVC / LSZH |
| Options de couleur | Jaune (mode unique), orange (multi-mode); couleurs personnalisées disponibles |
Spécifications du câble
| Nombre de fibres | Diamètre extérieur (mm) | Poids du câble (kg/km) | Force de traction maximale (N) à long terme / à court terme | Radius de courbure min (D) dynamique / statique | Température de fonctionnement |
|---|---|---|---|---|---|
| 4 | 7.5 | 51 | 200/660 | 20/10 | -20°C à +70°C |
| 6 | 9.0 | 68 | 200/700 | 20/10 | -20°C à +70°C |
| 8 | 10.5 | 88 | 250/800 | 20/10 | -20°C à +70°C |
| 12 | 12.5 | 128 | 400/1200 | 20/10 | -20°C à +70°C |
| 24 | 15.5 | 198 | 400/1200 | 20/10 | -20°C à +70°C |
| 48 | 19 | 320 | 400/1300 | 20/10 | -20°C à +70°C |
Exigences supplémentaires
Longueur de production standard: 2000 mètres par bobine
Exemple d'impression de gaine extérieure: câble à fibre optique 48F Φ 19 SM G652D-9/125um - LSZH - MM/YY 00000M
Questions fréquemment posées
Vous êtes fabricant?
Oui, nous sommes un fabricant et fournisseur de solutions FTTH / centre de données à Shenzhen, en Chine, créé en 2000.
Quel est votre MOQ?
MOQ peut être 1 pièce, avec des prix plus compétitifs pour les grandes quantités. Nous fournissons des devis, y compris le fret et les délais de livraison basés sur vos exigences.
Quelle est votre qualité?
Notre production est conforme aux normes CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100% avant la livraison.
Quel est votre délai?
En fonction de la quantité et des produits. Les câbles de patch en fibre optique sont généralement expédiés en 2-3 jours ouvrables pour les commandes jusqu'à 5000 pièces. Nous maintenons un stock régulier et accueillons les commandes urgentes.
Quelle est votre garantie?
La garantie d'un an pour les cordons de patch à compter de la date de livraison pour les dommages non artificiels.
Tu fais quoi?
Emballage international standard pour l'exportation, imprimerie personnalisée du logo disponible sur demande.
Pouvez-vous offrir OEM / ODM?
Oui, tous les produits acceptent OEM/ODM avec accord de confidentialité disponible.
Je peux avoir un échantillon?
Des échantillons gratuits sont disponibles pour les produits de moins de 10 USD. L'acheteur paie les frais de fret avant la livraison.
Comment puis-je commander?
- Envoyer une demande avec le nom du produit, les spécifications, la quantité et l'adresse de livraison
- Nous fournissons un devis avec le délai de livraison
- Confirmer le devis et recevoir la facture proforma
- La production commence après réception du paiement
- Confirmer les données du destinataire avant la livraison
- Numéro de suivi fourni après expédition
Quel est votre délai de paiement?
T/T, Western Union, Paypal, MoneyGram. Pour les grandes quantités: 50% de dépôt, 50% de solde avant livraison. Nous assurons des prix compétitifs pour une qualité équivalente.
