ADSS-100M câble aérien à fibre optique autoportant entièrement diélectrique ¥ 4/6/12/24/48/96 Fibres, portée de 100 m, installation aérienne autoportante
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | DX-Armored-T1771 est un véhicule de chasse à l'arc. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Rayon de courbure: | 20D/15D | Installation: | Aérien |
|---|---|---|---|
| Gaine: | LSZH | Connetcor: | SC/PC à SC/PC |
| Diamètre: | 8.5 à 16 mm | Type de câble: | Mode unique |
| Température de fonctionnement: | -40°C à +70°C | Autorisation de résistance à la traction: | 100n <1000n |
| Longueur: | 2000 m par rouleau ou sur mesure | Nombre de fibres: | 2 cœurs/4 cœurs |
| Forfait Transport: | Tambour en bois | Emballage: | dur en bois |
| Veste: | PVC | Méthode d'installation: | Intérieur/Extérieur |
| Type de connecteur: | LC/CUP | Nombre de fibres: | 12 |
| Matériau de la veste: | PE | Cœur: | 12Facultatif |
| Durée de garantie: | 20 ans | Écraser la résistance: | ≥ 1000N/100 mm |
| Structure de câble: | Puffer étroit de type arc | Code produit: | Le GJYXCH-1B |
| Matériau de gaine externe: | MDPE | Résistance à la traction: | ≥100N |
| Résistance à la traction maximale: | 1000N | Modèle: | Les États membres peuvent prévoir des mesures de prévention et de prévention. |
| Perte d'insertion: | 0,2 dB | Diamètre extérieur: | 4.5 mm ou selon la demande du client |
| matériau extérieur: | fils métalliques | Standard: | Pour l'aéronef |
| Membre de la force: | OEM | Nombre de fibre: | 12 cœurs |
| Année de fabrication: | 2010 | Couleur de la gaine extérieure: | Noir, gris, blanc |
| Test de la longueur d'onde: | 1310 nm à 1550 nm | Modèle de câble: | Le nombre de personnes concernées |
| Vibration: | ≤0,2dB | Emballer: | Ram en bois |
| Renforcement: | Fer ou FRK ou FRP | Gaine extérieure: | PE |
| Noyau de fibre: | 2 à 144 noyaux | Débit de données: | 4*10G |
| Options de fibres: | Le nombre de personnes concernées par le traitement est déterminé en fonction de l'état de santé de | Poids nominal: | 83 |
| Longueur d'onde de coupure de câble: | λcc≤1260um | Installez la manière: | La poussière/installation enterrée directe |
| Tube: | Conception du tube en vrac | Matériel: | PE/LSZH |
| Port: | Ningbo | Couleur: | Jaune ou personnalisé |
| Matériau de la veste: | PVC | Nombre de cœur: | à votre demande |
| Expédition: | TNT,DHL,UPS,FEDEX ou EMS | Intérieur ou extérieur: | Intérieur |
| Tambour: | Pour les pièces détachées: | Longueur des fibres: | 1m ou personnalisé |
| Mode fibre: | Le mode unique G652D G657A | Mots-clés: | Câble d'ADSS |
| Réseau: | 4g, 3G | OEM: | Accueillir |
| Nombre de conducteurs: | ≥ 10 | ||
| Mettre en évidence: | Cable à fibre optique ADSS 4 à 96 fibres,câble à fibre aérienne autoportant de 100 m de portée,installation aérienne entièrement diélectrique de câble à fibre optique |
||
Description de produit
ADSS-100M câble aérien autoportant en fibre optique entièrement diélectrique
Vue d'ensemble du produit
Le câble ADSS (All-Dielectric Self-Supporting) est un câble aérien non métallique conçu pour être installé directement entre des poteaux ou des tours sans avoir besoin d'un câble messager en acier.Cette série supporte des étendues de 100 mètres et est disponible en fibres de 4, 6, 12, 24, 48 ou 96 fibres, dotées d'une structure en filets de tubes en vrac avec des matériaux entièrement diélectriques et sans composants métalliques,il est idéal pour les lignes de transmission haute tension et les applications aériennes de télécommunications.
Caractéristiques des fibres optiques (G.652D)
| Catégorie | Les postes | Unité | Avant le câblage | Après le câblage |
|---|---|---|---|---|
| Caractéristiques optiques | Attenuation à 1310 nm | dB/km | ≤ 0,34 | ≤ 0,38 |
| Attenuation à 1550 nm | dB/km | ≤ 0,21 | ≤ 0,28 | |
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ||
| Pente de dispersion nulle | PS/nm2*km | ≤ 0,092 | ||
| Longueur d'onde de coupure du câble λcc | Nm | ≤ 1260 | ||
| Coefficient de dispersion de 1550 nm | PS/Nm*km | ≤ 18 ans | ||
| Coefficient de dispersion 1625 nm | PS/Nm*km | ≤ 22 | ||
| PMD Fibre individuelle maximale | PS/√km | ≤ 0,1 | ||
| Caractéristiques géométriques | Diamètre du champ de mode (MFD) à 1310 nm | μm | 8.7 à 9.5 | |
| Diamètre du champ de mode (MFD) à 1550 nm | μm | 9.8 à 10.8 | ||
| Indice de réfraction de groupe à 1310 nm | / | 1.466 | ||
| Indice de réfraction de groupe à 1550 nm | / | 1.467 | ||
| Diamètre du revêtement | μm | 125 ± 0.7 | ||
| Diamètre du revêtement | μm | 235 à 250 | ||
| Erreur de concentricité du noyau/du revêtement | μm | ≤ 0,6 | ||

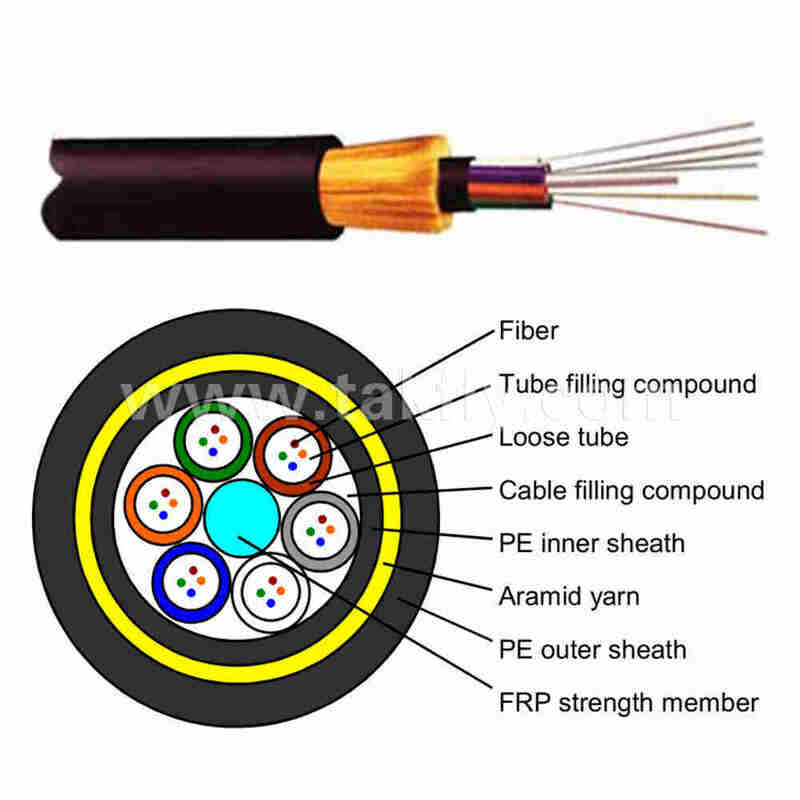

Construction du câble et paramètres de performance
| Les postes | Décrits |
|---|---|
| Catégorie des fibres optiques | G652D |
| Nombre de fibres | 24 24 48 96 Je suis désolé. |
| La structure | Un plus six. Un plus huit |
| Matériel de la MCS | FRP |
| Matériau des tubes en vrac | PBT |
| Matériau étanche | Fils et rubans étanches |
| Membre de la force périphérique | Fils de fibres textiles ou textiles |
| Matériau de l'enveloppe extérieure | PTFE (noir) |
| Diamètre du câble (mm) | 9.5 10 0 11 Je vous en prie.8 |
| Poids (kg/km) | Je suis désolé. |
| Tensile maximale autorisée (N) | 2700 |
| Durée de vie (m) | 100 |
| Température de fonctionnement | -40°C à +70°C |
Spécifications de l'emballage et du tambour
- Longueur de l'emballage: 2,0 à 4,0 km par tambour
- Type de tambour: tambour composite en bois, type d'exportation
- Fumigation: rapport et timbre fournis si nécessaire
Marquage du câble
L'enveloppe extérieure est imprimée par jet d'encre à chaque mètre avec l'année de fabrication, le type de câble, le nombre de fibres et le marquage de longueur.
Applications
- Communication aérienne sur les lignes de transport haute tension (10 kV ~ 220 kV)
- Automatisation des systèmes électriques réseaux privés
- Le réseau métropolitain et les liaisons d'accès
- Installations à longue portée à travers les rivières ou les vallées
- Accès au haut débit dans les zones rurales et montagneuses
Conformité aux normes
- DL/T 788-2016 (industrie de l'électricité)
- Le présent règlement est obligatoire dans tous ses éléments et s'applique dans tous ses éléments.
- Nombre d'équipements
- Le numéro IEEE 1222
- Telcordia GR-20
Informations relatives à la commande
| Modèle | Nombre de fibres | Coupe de cheveux | Matériau de la gaine | Application typique |
|---|---|---|---|---|
| Le système d'avertissement doit être conforme à l'annexe II. | 4 | 100 mètres | PTFE à base de métaux | Lignes basse tension / distribution |
| Le système d'avertissement doit être conforme à l'annexe II. | 6 | 100 mètres | PTFE à base de métaux | Lignes basse tension / distribution |
| Le système ADSS-100M-12X | 12 | 100 mètres | PTFE à base de métaux | lignes de moyenne tension |
| Le système d'avertissement doit être conforme à l'annexe II. | 24 | 100 mètres | PTFE à base de métaux | lignes de haute tension |
| Le système ADSS-100M-48X est utilisé. | 48 | 100 mètres | PTFE à base de métaux | Lignes haute tension / EHV |
| Le système ADSS-100M-96X | 96 | 100 mètres | PTFE à base de métaux | Les communications de base |
Pour le nombre de fibres 4/6/12, veuillez fournir le code de couleur de la fibre et la configuration du tube en vrac lors de la commande.
