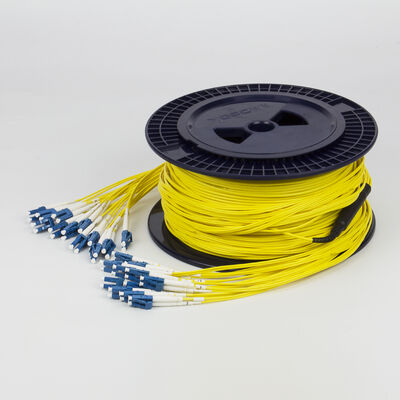

Mini câble optique ¥ 2 à 144 cœurs, petit diamètre, non métallique, LSZH/PVC
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Le TK-PC-3.0-1M |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~2.79/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 10000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | ST à LC OM1 OM2 câble de patch duplex à fibre optique | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | PC MM ≥ 35 dB | Type de fibre: | Le nombre d'heures de travail |
| Diamètre: | 3,0 mm | Type de connecteur: | Pour les produits de base: |
| Matériau de la veste: | LSZH/PVC/PU | Couleur: | Orange ou personnalisé |
| Longueur d'onde: | 1310 nm, 850 nm | Longueur: | 1m ou personnalisé |
| Température de fonctionnement: | -40 ℃ ~ 80 ℃ | Diamètre des fibres: | 50/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Mini câble à fibre optique,cordon de raccordement LSZH à 144 cœurs,gaine PVC de petit diamètre |
||
Description de produit
Mini câble optique – 2 à 144 cœurs
Construction non métallique de petit diamètre avec options de gaine LSZH/PVC
Présentation du produit
Cette série de mini câbles optiques utilise des fibres colorées de Φ 250 µm comme support de transmission optique, conçues pour les applications haute densité avec des dimensions compactes.

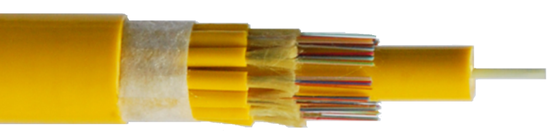

Détails de construction
- 2 à 24 cœurs :Fibres colorées renforcées avec un élément de résistance en fil d'aramide, extrudées avec une gaine en PVC ou LSZH (à faible dégagement de fumée, sans halogène et ignifuge)

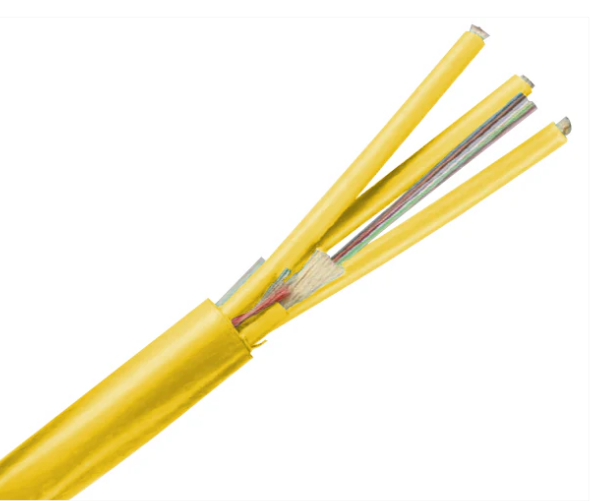

- 26 à 144 cœurs :Construction sous-unitaire avec fibres colorées de 250 µm et renfort en fil d'aramide dans une gaine intérieure de 3,0 mm. Comprend un élément de résistance central en FRP non métallique avec des sous-unités toronnées autour du noyau, fini avec une gaine extérieure en PVC ou LSZH
Applications
- Cordons de démarrage et tresses à fibre optique pour connexions actives
- Routage et correctifs dans les centres de données et les réseaux de communication intérieurs
- Interconnexion entre les instruments de test et les équipements de communication
Caractéristiques clés
- Fibres enduites faciles à dénuder pour une terminaison simplifiée
- Haute résistance à la traction grâce au renfort en fil d'aramide
- Nombre multifibre avec diamètre extérieur compact et structure de résistance centrale entièrement diélectrique
- Excellentes performances ignifuges avec une faible atténuation supplémentaire sur toute la plage de températures de fonctionnement
Paramètres optiques
| Type de fibre optique | Tester la longueur d'onde | Décroissance typique (dB/km) | Décroissance maximale (dB/km) | Rayon de courbure minimum (mm) |
|---|---|---|---|---|
| G652D | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 16 |
| G657A1 | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 10 |
| G657A2 | 1310/1550nm | 0,36/0,22 | 0,5/0,4 | 7.5 |
| 62,5/125 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 30 |
| 50/125 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 30 |
| OM3 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM4 | 850/1300nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM5 | 850/953nm/1300nm | 3,0/.../1,0 | 3,5/.../1,5 | 7.5 |
Structure du produit
| Composant | 2-24 cœurs | 26-144 cœurs |
|---|---|---|
| Fibre Optique | Diamètre : 125µm (±1µm) | |
| Diamètre du revêtement | 250µm (±5µm) | |
| Couleurs des fibres | Bleu, Orange, Vert, Marron, Gris, Blanc, Rouge, Noir, Jaune, Violet, Rose, Aqua | |
| Sous-unité | / | Diamètre : 3,0 mm (±0,15 mm) |
| Renforcement du noyau | Fil d'aramide | |
| Matériau de la gaine | PVC/LSZH | |
| Couleur de la gaine | Jaune (mode unique), Orange (mode multiple) ; Autres couleurs disponibles sur demande | |
| Membre fort | / | Renforcement central en FRP |
| Gaine extérieure | Matériau : PVC/LSZH ; Couleur : jaune (mode unique), orange (mode multi) ; Couleurs personnalisées disponibles | |
Spécifications du câble
| Nombre de fibres | Nombre de sous-unités | Diamètre extérieur (mm) | Poids du câble (kg/km) | Force de traction maximale (N) | Rayon de courbure minimum (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 20/10 |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 20/10 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 20/10 |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 20/10 |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 20/10 |
Température de fonctionnement :-20℃ à +70℃
Longueur de production standard :2000 mètres
Foire aux questions
Êtes-vous un fabricant?
Oui, nous sommes un fabricant et un fournisseur de solutions totales de solutions FTTH/centre de données à Shenzhen, en Chine, créé en 2000.
Quel est votre MOQ ?
Le MOQ peut être de 1 pièce, mais les prix deviennent plus compétitifs avec des quantités plus importantes. Nous fournissons des devis avec fret et délais de livraison en fonction de vos exigences détaillées.
Comment est votre qualité ?
Notre production suit les normes CEI et européennes avec les certifications CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100 % avant la livraison.
Quel est votre délai ?
Cela dépend de la quantité et des produits. Les cordons de brassage à fibre optique sont généralement expédiés sous 2 à 3 jours ouvrables pour les commandes allant jusqu'à 5 000 pièces. Nous maintenons un stock de produits régulier et traitons les commandes urgentes.
Quelle est votre garantie ?
Garantie d'un an pour les cordons de brassage à compter de la date de livraison pour les dommages non artificiels. Les réparations des dommages artificiels sont gratuites, le client étant responsable des frais de transport.
Quel est ton emballage ?
Emballage standard d'exportation internationale. Impression de logo personnalisé disponible sur demande.
Pouvez-vous proposer des OEM/ODM ?
Oui, tous les produits acceptent les OEM/ODM avec un accord de confidentialité disponible.
Puis-je avoir un échantillon ?
Échantillons gratuits disponibles pour les produits de moins de 10 $ USD. L'acheteur paie les frais de transport avant la livraison.
Comment puis-je commander ?
1. Envoyez une demande avec le nom du produit, les spécifications, la quantité et l'adresse de livraison
2. Nous fournissons un devis avec délai de livraison
3. Confirmez le devis et recevez une facture pro forma
4. La production commence après réception du paiement
5. Confirmez les détails du destinataire avant la livraison
6. Numéro de suivi fourni après expédition
2. Nous fournissons un devis avec délai de livraison
3. Confirmez le devis et recevez une facture pro forma
4. La production commence après réception du paiement
5. Confirmez les détails du destinataire avant la livraison
6. Numéro de suivi fourni après expédition
Quel est votre délai de paiement ?
T/T, Western Union, Paypal, MoneyGram. Pour les gros montants : acompte de 50%, solde de 50% avant livraison. Nous égalons les prix compétitifs du marché pour une qualité équivalente.
