MINI câble optique d'intérieur FTTH 2000M LSZH/PVC/PU | Pour les solutions de centre de données et de réseau
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | MINI câble optique d'intérieur FTTH 2000M LSZH/PVC/PU | Pour les solutions de centre de données |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | Western Union, T/T,/Paypal |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | MINI câble optique d'intérieur FTTH 2000M LSZH/PVC/PU | Pour les solutions de centre de données | Diamètre extérieur (mm): | 3,0-17,5 mm |
|---|---|---|---|
| Nombre de fibres: | 2-24 ou 26-144 | Renforcement du noyau: | Fil d'aramide |
| Matériel: | PRF | Matériau de la veste: | LSZH/PVC |
| Couleur: | Jaune pour câble monomode, Orange pour câble multimode ; Ou autres couleurs disponibles sur demande | Longueur d'onde: | 1310 nm, 1550 nm |
| Diamètre (± 1 µm): | 125μm | Diamètre du revêtement (± 5 µm): | 250 μm |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Longueur: | 2000M ou adapté aux besoins du client |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Indoor MINI Optical Cable 2000M,LSZH Fiber Optic Cable,PVC MINI Optical Cable |
||
Description de produit
Câble optique MINI FTTH intérieur 2000M LSZH/PVC/PU | Pour centres de données et solutions réseau
Les câbles mini-optiques de 2 à 24 cœurs utilisent des fibres colorées de Φ250μm comme milieu de communication optique. Leurs fibres colorées sont enveloppées dans une couche de fil d'aramide comme unité de renforcement de force, qui est revêtue pour former une couche de polychlorure de vinyle (PVC) ou de matériau sans halogène à faible fumée (LSZH, faible fumée, sans halogène, ignifuge).
Les câbles mini-optiques de 26 à 144 cœurs sont utilisés comme sous-unité (fibre colorée de 250μm, fil d'aramide comme élément de renforcement, gaine intérieure de 3,0 mm), un plastique renforcé de fibres (FRP) positionné au centre du cœur comme renforcement non métallique, la sous-unité entoure le FRP, la sous-unité est une gaine en matériau PVC ou LSZH, et la dernière couche de polychlorure de vinyle (PVC) ou de matériau sans halogène à faible fumée (LSZH, faible fumée, sans halogène, ignifuge).
Applications
- Cordon de raccordement actif à fibre optique ou fibre de queue
- Routage et brassage pour les centres de données et les emplacements de réseaux de communication intérieurs
- Interconnexion d'instruments et d'équipements de communication
Caractéristiques
- La fibre revêtue est facile à dénuder
- L'élément de renforcement en fil d'aramide confère au câble optique une excellente résistance à la traction
- Nombre de cœurs multiples et petit diamètre extérieur, structure de renforcement centrale non métallique
- Bonnes performances ignifuges, faible atténuation induite dans la plage de température de fonctionnement
- Répondre aux diverses exigences du marché et des clients
Paramètres et propriétés optiques
| Type de fibre optique | Longueur d'onde de test | Atténuation | Bande passante d'injection complète (MHZ.km) | Bande passante modale effective (MHZ.km) | Rayon de courbure minimum (mm) |
|---|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 16 |
| G657A1 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 10 |
| G657A2 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥200/500 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥500/500 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | 7.5 |

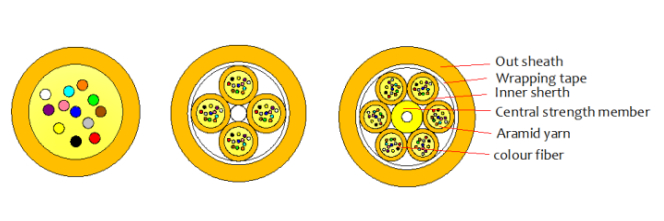

Structure du produit
| Nombre de fibres | 2-24 | 26-144 |
|---|---|---|
| Fibre optique | Diamètre (±1µm) : 125µm Diamètre de revêtement (±5µm) : 250µm Couleur : 1. Bleu 2. Orange 3. Vert 4. Marron 5. Gris 6. Blanc 7. Rouge 8. Noir 9. Jaune 10. Violet 11. Rose 12. Aqua |
|
| Sous-unité | Diamètre (±0.15mm) : 3.0mm Renfort de cœur : Fil d'aramide Matériau de la gaine : PVC/LSZH Couleur : Jaune pour câble monomode, Orange pour câble multimode ; Ou d'autres couleurs disponibles sur demande |
|
| Supplémentaire | Remplissage | |
| Élément de résistance | Renforcement central : FRP | |
| Gaine extérieure | Matériau de la gaine : PVC/LSZH Couleur : Jaune pour câble monomode, Orange pour câble multimode ; Ou d'autres couleurs disponibles sur demande |
| Câble | Nombre de fibres | Nombre de sous-unités (12 pièces/ensemble) | Diamètre extérieur (mm) | Poids du câble (kg/km) | Force de traction maximale (N) | Résistance à l'écrasement (N/100mm) | Rayon de courbure minimum (D) | Température de fonctionnement |
|---|---|---|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 °C ~+70 °C |
Image du produit
Pourquoi choisir TAKFLY ?
Fabricant professionnel :
- Avec plus de 25 ans d'expérience dans la fabrication de produits de fibre optique
- Plus de 450 ouvriers d'assemblage avec 3 ans d'expérience
- Plus de 10 ingénieurs R&D
- 16 machines d'injection importées d'Allemagne et 16 lignes de production
- Plus de 30 ensembles de machines de test : OTDR, 3D, VFL, instrument de test IL&RL ; testeur de résistance à la traction, testeur de résistance à l'écrasement, testeur de wattmètre, vérificateur de lumière, etc.
- La marque OEM est acceptable
- Exposition : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Soure Electronic Exhibition, etc.
Contrôle qualité :
- Contrôle ponctuel de l'inspection des matières premières entrantes avant la production
- Contrôle complet après chaque processus individuel terminé
- Contrôle complet de la production à mi-parcours
- Contrôle complet des produits finis avant l'emballage
- Contrôle ponctuel avant expédition
Livraison :
- Échantillons : 1-3 jours ouvrables
- Commande de production de masse : 3-7 jours ouvrables
- Emballage : Sac en plastique, carton et palette disponibles selon votre demande
