Émetteur-récepteur SFP+ DWDM 80KM réglable 10 Gbit/s | 80 KM atteignent une qualité élevée et rentable |(TKTDxxX-3LCD80)
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TKTDxxX-3LCD80 |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | T/T,/Paypal, L/C |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Émetteur-récepteur SFP+ DWDM 80KM réglable 10 Gbit/s | 80 KM atteignent une qualité élevée et rentab | Tension d'alimentation: | 3,14-3,46 V |
|---|---|---|---|
| Courant d'alimentation: | 300 mA | Impédance différentielle d'entrée: | 100 Ω |
| Swing d'entrée de données asymétrique: | 180-700 mA | Différence de swing d'entrée de données: | 400-1800 mV |
| Heure d'affirmation de désactivation de la transmission: | 10 nous | Swing de sortie de données différentielles: | 300-850 mA |
| Température de boîtier de fonctionnement: | 0 à +70°C | Garantie: | 1 an, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Transceiver SFP+ DWDM 10Gbps portée 80KM,Transceiver SFP+ DWDM accordable avec garantie,Transceiver SFP+ 80KM économique |
||
Description de produit
Transceiver SFP+ DWDM accordable 10Gbps 80KM
Modèle : TKTDxxX-3LCD80 | Portée 80KM | Haute qualité et économique
Présentation du produit
Le transceiver SFP+ accordable 10Gb/s offre des liaisons série à haute vitesse avec des débits de signalisation allant de 9,95 Gb/s à 11,3 Gb/s. Ce transceiver optique intégré est conforme aux normes SFP+ MSA (SFF-8431, SFF-8432, SFF-8690, SFF-8472) et à la norme ITU-T G.698.1 avec un espacement de canal de 50 GHz pour les applications SONET/SDH, IEEE DWDM 10GBASE-ZR pour une portée de 80 km (Ethernet) et DWDM 10G FC pour une portée de 80 km (Fiber Channel).
Le module intègre les voies de réception et d'émission, doté d'un laser Mach-Zehnder intégré accordable en bande C pour la transmission de données sur fibre monomode via des connecteurs LC standard de l'industrie. Le côté réception récupère le flux de données 10 Gb/s à l'aide de la technologie APD/amplificateur à transimpédance.
Applications
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fiber Channel
- DWDM SONET OC-192 & SDH STM-64
Caractéristiques principales
- Prend en charge des débits binaires de 9,95 Gb/s à 11,3 Gb/s
- Émetteur accordable pleine bande C et récepteur APD intégrés de manière monolithique
- Espacement de canal ITU de 50 GHz avec verrouillage de longueur d'onde intégré
- Portée maximale de liaison de 80 km
- Boîtier métallique pour un EMI réduit
- Interface 2 fils avec surveillance numérique des diagnostics intégrée
- Empreinte SFP+ enfichable à chaud
- Dissipation de puissance <1,65W
- Plage de température du boîtier : -5°C à 70°C
Spécifications techniques
Notes :
1. La puissance de sortie est la puissance couplée dans une fibre monomode de 9/125 mm. 2. fc fait référence à la page 2 de la ligne Fréquence du tableau du guide de longueurs d'onde TKTDxxX-3LCD80, et la condition de test est une puissance réfléchie vers l'émetteur inférieure à -27 dBm. 3. Correspond à environ 0,4 nm.
Caractéristiques de l'interface électrique
Note :
1. La puissance de sortie est la puissance couplée dans une fibre monomode de 9/125 mm. 2. fc fait référence à la page 2 de la ligne Fréquence du tableau du guide de longueurs d'onde TKTDxxX-3LCD80, et la condition de test est une puissance réfléchie vers l'émetteur inférieure à -27 dBm. 3. Correspond à environ 0,4 nm.
Caractéristiques de l'interface électrique
Note :
1) Connecté directement aux broches d'entrée de données TX. Couplé en AC par la suite.
2) Ou circuit ouvert.
3) Dans une terminaison différentielle de 100 ohms.
4) Ce sont des valeurs non filtrées de 20 à 80 %. La perte de signal est LVTTL. Le logique 0 indique un fonctionnement normal ; le logique 1 indique qu'aucun signal n'est détecté.

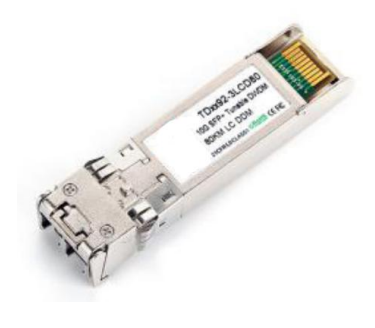

Images du produit
Pourquoi choisir TAKFLY ?
Plus de 26 ans d'expérience dans la fabrication de produits de fibre optique
Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
Plus de 10 ingénieurs R&D dédiés à l'innovation
Pourquoi choisir TAKFLY ?
Plus de 26 ans d'expérience dans la fabrication de produits de fibre optique
Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
Plus de 10 ingénieurs R&D dédiés à l'innovation
16 machines d'injection et lignes de production importées d'Allemagne
Plus de 30 machines de test, y compris des testeurs OTDR, 3D, VFL, IL&RL
- Équipement de test complet : testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de wattmètre, vérificateurs de lumière
- Marquage OEM accepté
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
- Contrôle qualité
- Contrôle ponctuel des matières premières avant production
- Inspection complète après chaque processus individuel
- Vérifications complètes de la production à mi-parcours
- Inspection complète du produit fini avant emballage
Contrôles ponctuels avant expédition
- Informations de livraison
- Échantillons : 1-3 jours ouvrables
- Commandes de production de masse : 3-7 jours ouvrables
- Emballage : Sacs en plastique, cartons et palettes disponibles sur demande
- Questions fréquemment posées
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
- Veuillez fournir votre adresse e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
- Q2 : Puis-je négocier les prix ?
- Oui, nous pouvons envisager des remises pour plusieurs chargements de conteneurs de marchandises mixtes.
Q3 : Combien coûteront les frais d'expédition ?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous fournirons les frais sur demande.
Q4 : Puis-je vous rendre visite ?
Certainement ! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre service de contrôle qualité enquêtera et fournira les meilleures solutions, tout en mettant en œuvre des améliorations de qualité pour la production future.
Q6 : Quelles sont vos conditions d'emballage ?
Nous emballons généralement les marchandises dans des boîtes blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
T/T 30% en tant que dépôt, et 70% de solde avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
EXW, FOB, CFR, CIF, DDU
Q9 : Qu'en est-il de votre délai de livraison ?
Généralement 5-7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de la commande.
Q10 : Pouvez-vous produire selon les échantillons ?
Oui, nous pouvons fabriquer des produits basés sur vos échantillons ou vos dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment !
