Module SFP RJ45 Gigabit – Émetteur-récepteur SFP en cuivre 1000BASE-T avec 1,25 Gbit/s et faible EMI
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | TK-G3-RJ45 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$2.21 ~ US$59.25/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Numéro de modèle: | Connecteur fibre optique | Température de stockage: | -40°C~85℃ |
|---|---|---|---|
| Dispositifs de câblage: | ODF | Couleur: | Personnalisation |
| Échantillon gratuit: | Oui | Diamètre extérieur du connecteur: | 30,0 mm, 2,0 mm, 0,9 mm |
| Couleur du boîtier: | Bleu, vert, beige | Support de transmission: | Mode unique/multi-mode |
| Fonctionnalité: | Étanche | Matériel: | plastique |
| Interchangeabilité: | ≤0,2dB | Mode fibre: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Port: | Boîte à fibre depuis le port de Ningbo | Nom du modèle: | Connecteur à fibre optique |
| Poids: | 2 kg | Répétabilité: | ≤0,2dB |
| Diamètre des fibres: | 125μm | Type d'assemblage: | Mécanique |
| Module de connexion: | 3,0 mm | Le câble de connexion: | 0.9 mm,20,0 mm, 3,0 mm |
| Durabilité: | ≥1000 fois | Capacité de production: | 700000 pièces/mois |
| Type de polissage: | UPC, APC | Remplisseur: | Graisse de silicone optique |
| Endurance: | 500 cycles | Température de fonctionnement: | -40°C à +85°C |
| Perte de retour de connecteur: | Le nombre de fois où les données sont utilisées est supérieur ou égal à: | Pulvérisation: | 500H |
| Temps d'installation: | Dans les 60s (pas de coupure de fibres) | Emballer: | SMD, QFN-20, NRF24L01, poly sac, fibre optique |
| taper: | Régulateur de tension, circuits intégrés logiques, module émetteur-récepteur, mode unique, transmiss | D / c: | Le plus récent, NEW, 2013+,1234Module émetteur-récepteur RF |
| Distance: | 20km, 300m, 3km | Application: | Télécommunications, alarme, ordinateur, système de moniteur vidéo, canal de fibre X |
| Température de fonctionnement: | Standard, 40 à 85 °C, 10 à 70 °C | Longueur d'onde: | Le résultat est un résultat positif. |
| Nom du produit: | Module émetteur-récepteur à 433 MHz,1.25g BIDI SFP module optique, émetteur SFP+,1.25G module SFP 13 | Garantie: | 365 jours, 3 ans, 1 année |
| Tension d'alimentation: | 10,9 à 3,6 V, 0 à 110,20,7 V à 5,5 V, commun | Certification: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Expédition par: | DHL\UPS\Fedex\EMS\HK Post | Skype est là.: | Je suis désolée. |
| Alimentation: | 3,3 V | Taux de transfert de données: | 155M, 10G |
| Tension: | 10,9 à 3,6 V, standard | Source: | FP,VCSEL/PIN |
| Pouvoir de dissipation: | 0.1w,W | Condition: | Nouveau, 100% original et nouveau |
Description de produit

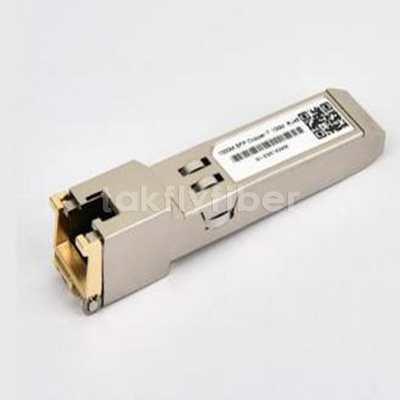

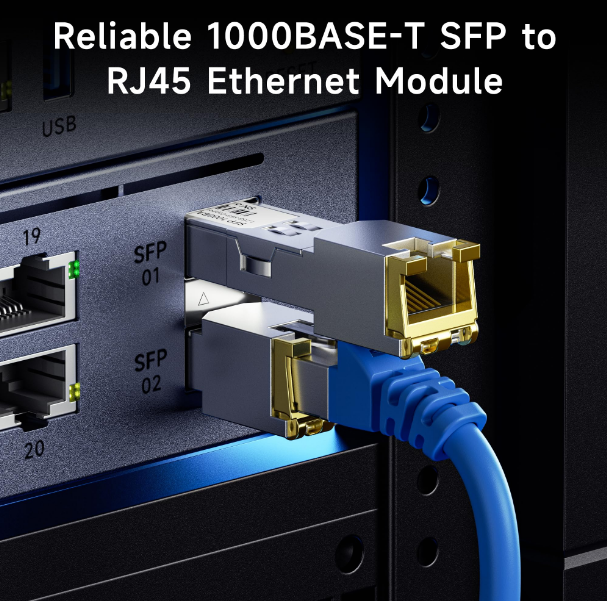

Module SFP RJ45 Gigabit – 1000BASE-T, 1,25 Gbit/s, 100 m sur Cat 6, faible EMI
Présentation du produit
Le TK-G1-RJ45 est un émetteur-récepteur SFP en cuivre enfichable à chaud conçu pour les applications Gigabit Ethernet. Il est conforme aux normes IEEE 802.3-2002 et IEEE 802.3ab (1000BASE-T). Le module fonctionne à un débit de données de 1 000 Mbps sur un câble à paire torsadée non blindé de catégorie 5 avec une portée maximale de 100 mètres.
La transmission du signal utilise une modulation d'amplitude d'impulsion (PAM) à 5 niveaux sur les quatre paires de fils (250 Mbps par paire) pour les liaisons full-duplex. Le module inclut une fonctionnalité d'identification série par SFP MSA, accessible via un bus série à 2 fils à l'adresse A0h. La couche physique IC est également accessible à l'adresse ACh.
Principales fonctionnalités
- Débit de données jusqu'à 1,25 Gb/s bidirectionnel
- Conforme SFP MSA, enfichable à chaud
- Désactivation TX et RX LOS (ou pas de LOS)
- Boîtier entièrement métallique pour de faibles interférences électromagnétiques
- Consommation électrique typique : 1,05 W
- Connecteur RJ-45 compact
- Accès par bus série à 2 fils au circuit intégré physique
- Prend en charge 1000BASE-T sur les systèmes hôtes avec interface SERDES
- Température du boîtier de fonctionnement : 0℃ à +70℃ (commercial) ou -20℃ à +85℃ (étendu)
Applications
- Transmission Ethernet 1,25 Gigabit sur câble Cat 5
Affectation des broches et fonctions
| Épingle | Nom | Fonction | Séq. | Remarques |
|---|---|---|---|---|
| 1 | VeeT | Masse de l'émetteur | 1 | VeeT et VeeR sont connectés en interne. |
| 2 | TX_FAULT | Défaut de l'émetteur | 3 | Non mis en œuvre ; lié à VeeT. |
| 3 | TX_DISABLE | Désactivation de l'émetteur | 3 | Voir la description de la désactivation d'émission. |
| 4 | MOD DÉF (2) | Définition du module 2 | 3 | Ligne de données pour bus d'identification série. |
| 5 | MOD DÉF (1) | Définition du module 1 | 3 | Ligne d'horloge pour bus d'identification série. |
| 6 | MOD DÉF (0) | Définition du module 0 | 3 | Lié à Vee dans SFP. |
| 7 | SÉLECTION DU TAUX | Non utilisé | 3 | Non mis en œuvre ; 33k déroulant vers Vee. |
| 8 | LDV | Perte de signal | 3 | Voir l'option LOS. |
| 9 | Virer | Masse du récepteur | 1 | Connecté à VeeT dans SFP. |
| 10 | Virer | Masse du récepteur | 1 | Comme ci-dessus. |
| 11 | Virer | Masse du récepteur | 1 | Comme ci-dessus. |
| 12 | RD- | Données RX inversées | 3 | Couplé CA, différentiel 100Ω. |
| 13 | RD+ | Données RX non inversées | 3 | Couplé CA, différentiel 100Ω. |
| 14 | Virer | Masse du récepteur | 1 | Connecté à VeeT. |
| 15 | VccR | Puissance du récepteur | 2 | Connecté à VccT. |
| 16 | VccT | Puissance de l'émetteur | 2 | Connecté à VccR. |
| 17 | VeeT | Masse de l'émetteur | 1 | Terrain d’entente. |
| 18 | TD+ | Données TX non inversées | 3 | Couplé CA, entrée différentielle 100Ω. |
| 19 | TD- | Données TX inversées | 3 | Couplé CA, entrée différentielle 100Ω. |
| 20 | VeeT | Masse de l'émetteur | 1 | Terrain d’entente. |
Remarques sur les fonctions des broches
- Séquence de prise :Ordre d’engagement des broches lors du branchement à chaud.
- TX_FAULT :Faible en permanence (non pris en charge).
- TX_DISABLE :Pull-up interne de 4,7 kΩ. Faible (0-0,8 V) → émetteur-récepteur allumé ; Élevé (2,0-3,465 V) ou ouvert → réinitialisé.
- Mod-Déf 0/1/2 :L'hôte arrive avec 4,7k-10kΩ à Vcc. Mod-Def 0 = module présent (mis à la terre). Mod-Def 1 = horloge, Mod-Def 2 = données.
- RX_LOS :Sortie LVTTL. Peut être désactivé (option de commande). S'il n'est pas utilisé, relié à la terre via 100 Ω.
- RD ± / TD ± :Lignes différentielles 100 Ω couplées CA. L'hôte SERDES doit terminer RD± avec 100Ω ; TD± a une terminaison interne de 100 Ω.
Alimentation (+3,3 V)
| Paramètre | Symbole | Min. | Tapez | Max. | Unité | Condition |
|---|---|---|---|---|---|---|
| Courant d'alimentation | Est | 320 | 375 | mA | 1,2 W maximum sur la pleine Vcc et la température | |
| Tension d'entrée | VCC | 3.13 | 3.3 | 3.47 | V | Référencé à GND |
| Tension maximale | Vmax | 4 | V | Non destructif |
Interface basse vitesse (LVTTL)
| Paramètre | Symbole | Min. | Max. | Unité | Condition |
|---|---|---|---|---|---|
| Sortie SFP FAIBLE | VOL | 0 | 0,5 | V | 4,7k-10k pull-up vers host_Vcc |
| Sortie SFP ÉLEVÉE | VOH | hôte_Vcc-0.5 | hôte_Vcc+0.3 | V | Même traction |
| Entrée SFP FAIBLE | VIL | 0 | 0,8 | V | Pull-up 4,7k-10k vers Vcc |
| Entrée SFP ÉLEVÉE | VIH | 2 | Vcc+0,3 | V | Même traction |
Caractéristiques électriques haute vitesse (côté SFP)
| Paramètre | Symbole | Min. | Tapez | Max. | Unité | Remarques |
|---|---|---|---|---|---|---|
| Fréquence de ligne | FL | 125 | MHz | Encodage à 5 niveaux, IEEE 802.3 | ||
| Impédance de sortie TX (diff) | Zout,TX | 100 | Ω | 1-125 MHz | ||
| Impédance d'entrée RX (diff) | Zin,RX | 100 | Ω | 1-125 MHz |
Interface haute vitesse (côté hôte)
| Paramètre | Symbole | Min. | Tapez | Max. | Unité | Remarques |
|---|---|---|---|---|---|---|
| Swing d'entrée TX asymétrique | Vinswing | 250 | 1200 | mV | ||
| Swing de sortie RX asymétrique | Voutswing | 350 | 800 | mV | ||
| Temps de montée/descente (20-80%) | Tr,Tf | 175 | ps | |||
| Impédance d'entrée TX (SE) | Zin | 50 | Ω | |||
| Impédance de sortie RX (SE) | Zout | 50 | Ω |
Plages de température
| Paramètre | Min. | Typique | Max. | Unité |
|---|---|---|---|---|
| Exploitation (Commercial) | 0 | 70 | ℃ | |
| Fonctionnement (étendu) | -20 | 85 | ℃ | |
| Stockage | -40 | 85 | ℃ |
Aperçu mécanique
Les dimensions mécaniques côté hôte du module sont conformes aux spécifications SFP MSA. La partie avant (dépassant à l'extérieur du panneau hôte) est agrandie pour accueillir la prise RJ-45.
Documents de référence
- Émetteur-récepteur SFP MSA, septembre 2000
- IEEE 802.3-2002 (y compris 802.3ab)
- Atmel AT24C01A/02/04/08/16 Fiche technique EEPROM série à 2 fils
Conformité réglementaire
| Fonctionnalité | Standard | Résultat |
|---|---|---|
| ESD | CEI/EN 61000-4-2 | Conforme |
| EMI | FCC partie 15 classe B, EN 55022 classe B | Conforme |
| Sécurité des lasers | FDA 21CFR 1040.10, 1040.11 ; CEI/EN 60825-1,2 | Classe 1 |
| Sécurité des produits | CEI/EN 60950, UL | Conforme |
| RoHS | 2002/95/CE | Conforme |
| CEM | EN61000-3 | Conforme |
Foire aux questions
