Émetteur-récepteur bidirectionnel SFP 155 Mbps | 20KM atteignent Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-B3403-3LCD20 |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | T/T,/Paypal, L/C |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Émetteur-récepteur bidirectionnel SFP 155 Mbps | 20KM atteignent Tx1310nm/Rx1490nm |(TK-B3403-3LCD20 | Tension d'alimentation: | 3,14-3,46 V |
|---|---|---|---|
| Courant d'alimentation: | 300 mA | Impédance différentielle d'entrée: | 100 Ω |
| Swing d'entrée de données asymétrique: | 180-700 mA | Différence de swing d'entrée de données: | 400-1800 mV |
| Heure d'affirmation de désactivation de la transmission: | 10 nous | Swing de sortie de données différentielles: | 300-850 mA |
| Température de boîtier de fonctionnement: | 0 à +70°C | Garantie: | 1 an, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Transceiver SFP 155Mbps portée 20KM,Émetteur-récepteur SFP bidirectionnel Tx1310nm/Rx1490nm,Module émetteur-récepteur optique d'une portée de 20 km |
||
Description de produit
Transceiver SFP Bi-Directionnel 155Mbps | Portée 20KM Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
Les transceivers SFP-BIDI sont des modules haute performance et économiques prenant en charge des débits de données de 155 Mbps avec une distance de transmission de 20 km sur fibre monomode.
Le transceiver se compose de trois sections principales : un émetteur laser FP, une photodiode PIN intégrée à un préamplificateur trans-impédance (TIA) et une unité de contrôle MCU. Tous les modules satisfont aux exigences de sécurité laser de classe I et sont compatibles avec les spécifications SFP Multi-Source Agreement (MSA) et SFF-8472.
Applications
- SDH STM-1, S-1.1, L-1.1, L-1.2
- SONET OC-3 IR1, LR1, LR2
- Autres liaisons de communication optique
Caractéristiques principales
- Débit de données jusqu'à 155 Mbps
- Laser FP 1310nm et photodétecteur PIN 1490nm pour une transmission de 20 km
- Conforme à SFP MSA et SFF-8472 avec réceptacle LC simplex
- Surveillance diagnostique numérique : Calibration interne ou externe
- Conforme RoHS
- Alimentation unique +3.3V
- Température de fonctionnement du boîtier : 0°C à +70°C (Commercial) / -40°C à +85°C (Industriel)
Normes de conformité
- Conforme SFP+ MSA
- Conforme SFF-8472 Révision 9.5
- Conforme IEEE802.3-2005
- Conforme Telcordia GR-468-CORE
- Conforme FCC 47 CFR Partie 15, Classe B
- Conforme FDA 21 CFR 1040.10 et 1040.11, Classe 1
- Conforme SFF-8472
- Conforme SFF-8431
- Conforme RoHS
Spécifications techniques
Caractéristiques de l'interface électrique
Notes :
1) Connecté directement aux broches d'entrée de données TX. Couplage AC par la suite.
2) Ou circuit ouvert.
3) Dans une terminaison différentielle de 100 ohms.
4) 20 - 80 %
5) La perte de signal est LVTTL. Un logique 0 indique un fonctionnement normal ; un logique 1 indique qu'aucun signal n'est détecté.
6) La sensibilité du récepteur est conforme à la modulation sinusoïdale de l'alimentation de 20 Hz à 1,5 MHz jusqu'à la valeur spécifiée, appliquée via le réseau de filtrage d'alimentation recommandé.
1) Connecté directement aux broches d'entrée de données TX. Couplage AC par la suite.
2) Ou circuit ouvert.
3) Dans une terminaison différentielle de 100 ohms.
4) 20 - 80 %
5) La perte de signal est LVTTL. Un logique 0 indique un fonctionnement normal ; un logique 1 indique qu'aucun signal n'est détecté.
6) La sensibilité du récepteur est conforme à la modulation sinusoïdale de l'alimentation de 20 Hz à 1,5 MHz jusqu'à la valeur spécifiée, appliquée via le réseau de filtrage d'alimentation recommandé.

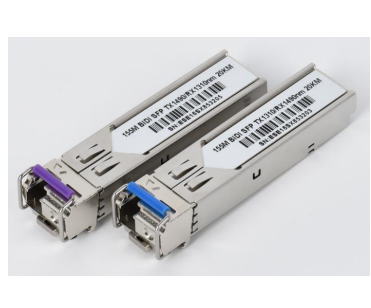

Images du produit
