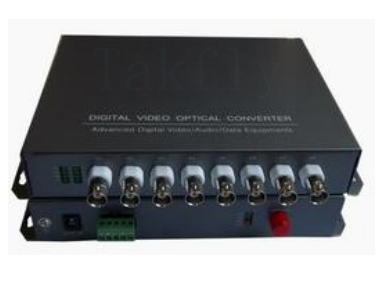

Convertisseur optique de vidéo numérique à 8 canaux: Vidéo rentable, longue distance et non compressée avec données RS485 sur une seule fibre
Détails sur le produit:
| Lieu d'origine: | ShenZhen et ZhongShan, Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Numéro de modèle: | 8 canaux |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | can be negotiated |
| Détails d'emballage: | Carton |
| Délai de livraison: | 5-9 jours ouvrables dépendent de la quantité |
| Conditions de paiement: | T/T, Western Union, PayPal |
| Capacité d'approvisionnement: | 1000 PC/jours |
|
Détail Infomation |
|||
| Mettre en évidence: | Convertisseur optique numérique à 8 canaux,convertisseur vidéo à fibre optique RS485,un débit de sortie de l'appareil n'excédant pas 1 W |
||
|---|---|---|---|
Description de produit
Convertisseur optique vidéo numérique à 8 canaux
Transmission vidéo non compressée et rentable sur de longues distances avec données RS485 sur un seul câble à fibre optique.
Vue d'ensemble du produit
This advanced digital video optical converter utilizes all-digital communication technology to simultaneously transmit 2 forward video channels and 1 or 2 reverse RS485/422 data channels over a single fiber. Doté d'un codage vidéo numérique non compressé compatible avec les formats PAL, NTSC et SECAM, il offre une qualité d'image de niveau de diffusion pour diverses exigences d'application.
La conception plug-and-play permet une installation rapide sans mise en service sur le terrain, assurant un fonctionnement stable dans divers environnements.Les indicateurs d'état LED assurent la surveillance en temps réel des paramètres du système, tandis que la protection contre la foudre et la résistance aux interférences électromagnétiques améliorent la fiabilité de l'équipement.
Principales caractéristiques
- Transmission en fibre optique entièrement numérique, non compressée, de qualité de diffusion
- Large plage optique dynamique- aucun réglage de champ requis
- Compatible avec PAL, NTSC, SECAM et autres formats de transmission vidéo
- Prise en charge de la communication de données RS232 / RS485 / RS422
- Protection contre la foudre en trois étapesconception
- Conception de qualité industrielleavec une fiabilité élevée pour les environnements exigeants
- Réglage automatique de la puissanceetcompensation automatique de la températurecircuit; protection contre les surcharges avec récupération automatique
- Technologie de montage de surface complète (SMT)pour une meilleure fiabilité
- Client de surveillance- le châssis 4U standard de 19 pouces prend en charge jusqu'à 8 cartes; une carte réseau peut être ajoutée pour une gestion centralisée
- Transcepteur optique à distance- conception de châssis de bureau compact avec option de montage murale
Spécifications techniques des performances
Performance vidéo
| Chaînes vidéo | 8 |
| Largeur de bande vidéo | 0 ~ 6,5 MHz |
| Taux d'échantillonnage | 8 bits et 10 bits |
| Ratio signal/bruit | ≥ 65 dB |
| Gain différentiel | < 1% (typique) |
| Phase différentielle | < 0,8° (typique) |
| Tente verticale | < 0,5% (maximum) |
| Impédance d'entrée/sortie | 75Ω (déséquilibré) |
| Niveau d'entrée/sortie | 1.0Vpp (typique) |
| Système de signalisation | PAL / NTSC / SECAM |
Performance des données
| Les canaux de données. | 1 ou 2 voies |
| Interface de données | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Interface physique | Cinq terminaux industriels |
| Taux de données | 0 ~ 100 Kbps |
| Taux d'erreur des bits (BER) | < 10E à 12 |
Performance optique
| Longueur d'onde de transmission | 1310 nm/1550 nm |
| Interface optique | FC / PC |
| Transmettre la puissance optique | -8 dB |
| Sensibilité du récepteur | -25 dB |
| Portée optique dynamique | 17 dB |
| Perte optique maximale | 14 dB |
| Distance de transmission | Plus de 20 KM (un seul véhicule) |
Spécifications générales
| Température de fonctionnement | -10°C à +55°C |
| Humidité | 0 ~ 95% (pas de condensation) |
| Consommation d'électricité | 2Le réglage de l'intensité de la tension doit être conforme aux prescriptions du présent règlement. |
| Les dimensions | Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température de l'air. |
| Le poids | 60,0 kg |
| Résultats de l'enquête | Plus de 100 000 heures |
Applications typiques
- Sécurité et surveillance- Surveillance de la sécurité des villes et des bâtiments
- Les transports- Systèmes de surveillance à distance routière et ferroviaire
- Transports en commun- Systèmes de surveillance des transports publics urbains
- Sécurité publique- Surveillance à distance des installations des opérateurs
- Finances- Systèmes de surveillance bancaire
- Energie et services publics- Surveillance à distance du système électrique
- Produits industriels- Surveillance des processus de production industriels et miniers
- Gestion de l'eau- Contrôle des inondations et surveillance des sites des réservoirs
- Aéronautique- Surveillance aéroportuaire
- Les médias- Transmission d'images par radio et télévision
- Enseignement- Surveillance du campus scolaire et des salles d'examen
- Commercial et résidentiel- les immeubles de grande hauteur, les bâtiments intelligents, les communautés intelligentes
- La logistique- Barrières douanières et vidéosurveillance des entrepôts
- Produits pétrochimiques- surveillance des installations pétrochimiques
- Corrigé- Systèmes de vidéo surveillance
- Gouvernement- Systèmes de surveillance et d'alarme pour les installations gouvernementales
- Commandement et contrôle- Visualisation de la position de commandement et de contrôle
- Services d'urgence- Systèmes de commande des incendies de forêt
Système de numérotation modèle
Explanation du modèle de code:
1 Numéro du signal vidéo
2 Nombre du signal de données, D est les données en avant, d est les données en arrière
3 Numéro pour le signal vocal, A est la voix avant, a est la voix arrière
4 Nombre de valeur de commutation, K est la valeur de commutation avant, k est la valeur de commutation arrière
5 E est l'interface Ethernet
6 T est l'interface téléphonique
7 SM est un mode unique, MM est multimode
8 FC, SC Interface optique en option
9 C est le type de carte de châssis, E est indépendant
1 Numéro du signal vidéo
2 Nombre du signal de données, D est les données en avant, d est les données en arrière
3 Numéro pour le signal vocal, A est la voix avant, a est la voix arrière
4 Nombre de valeur de commutation, K est la valeur de commutation avant, k est la valeur de commutation arrière
5 E est l'interface Ethernet
6 T est l'interface téléphonique
7 SM est un mode unique, MM est multimode
8 FC, SC Interface optique en option
9 C est le type de carte de châssis, E est indépendant
Pourquoi choisir TAKFLY?
26 années d'expérience dans la fabrication de produits en fibre optique
- Équipe d'assemblage expérimentée:Plus de 80 travailleurs du montage avec plus de 6 ans d'expérience
- Une forte capacité de R&D:Plus de 10 ingénieurs R&D
- Équipement de production avancé:16 ensembles de machines d'injection allemandes importées et 16 lignes de production
- Des installations d'essais complètes:Plus de 30 ensembles d'instruments de test, y compris OTDR, ILD, VFL, RL, IL, testeurs de résistance à la tension, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, vérificateurs de lumière, etc.
- La marque OEM est acceptée- Logo/marque personnalisé disponible
Processus de contrôle de la qualité
Inspection à venir:Vérification ponctuelle des matières premières avant la production
Inspection en cours de fabrication:Inspection complète à chaque fin de processus
Inspection avant l'emballageInspection complète des produits finis avant emballage
Inspection avant expédition:Vérification ponctuelle avant expédition
Participation de l'industrie
Participation active à des événements majeurs de l'industrie, notamment l'OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, l'exposition chinoise de l'électronique, et plus encore.
Informations relatives à la livraison
Les échantillons:1 à 3 jours ouvrables
Commandes de production en série:3-7 jours ouvrables
Emballage:Des sacs en plastique, des cartons et des palettes sont disponibles selon vos besoins
