Convertisseur optique vidéo numérique 4CH 2 Vidéo + 1-2 RS485 Données sur fibre unique
Détails sur le produit:
| Lieu d'origine: | ShenZhen et ZhongShan, Chine |
| Nom de marque: | OEM/Nuetral |
| Certification: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Numéro de modèle: | 4 canaux |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | can be negotiated |
| Détails d'emballage: | Carton |
| Délai de livraison: | 5-9 jours ouvrables dépendent de la quantité |
| Conditions de paiement: | T/T, Western Union, PayPal |
| Capacité d'approvisionnement: | 1000 PC/jours |
|
Détail Infomation |
|||
| Mettre en évidence: | Convertisseur vidéo optique numérique 4CH,convertisseur à fibre optique avec données RS485,convertisseur de fibre vidéo et de fibre de données |
||
|---|---|---|---|
Description de produit

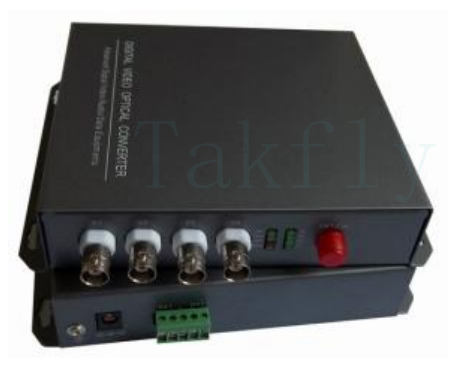

Convertisseur optique vidéo numérique 4CH - 2 vidéos + 1-2 données RS485 sur fibre unique
Cette série de convertisseurs optiques vidéo numériques utilisetechnologie de communication entièrement numérique, permettant la transmission simultanée de2 canaux vidéo directset1 ou 2 canaux de données RS485/422 inverséssur unfibre unique.
Les signaux vidéo emploientencodage vidéo numérique non compresséet sont compatibles avecPAL, NTSC et SECAMformats, livraisonqualité d'image au niveau de la diffusionpour répondre à diverses exigences d’application.
Principales fonctionnalités
- Transmission par fibre optique entièrement numérique, non compressée, de qualité diffusion
- Large plage dynamique optique - aucun réglage de champ requis
- Compatible avec PAL, NTSC, SECAM et autres formats de transmission vidéo
- Prise en charge de la communication de données RS485/RS422
- Conception de protection contre la foudre en trois étapes
- Conception de qualité industrielle avec une grande fiabilité pour les environnements exigeants
- Circuit de réglage automatique de la puissance et de compensation de température
- Protection contre les surcharges avec récupération automatique
- Conception plug-and-play pour une installation rapide
- Indicateurs d'état LED pour une surveillance en temps réel
- Protection intégrée contre la foudre et résistance EMI/RFI
Spécifications de performances
Performances vidéo
| Paramètre | Spécification |
|---|---|
| Chaînes vidéo | 4 |
| Bande passante vidéo | 0 ~ 6,5 MHz |
| Taux d'échantillonnage | 8 bits/10 bits |
| Rapport signal/bruit | ≥ 65 dB |
| Gain différentiel | <1 % (typique) |
| Phase différentielle | <0,8° (typique) |
| Inclinaison verticale | <0,5% (maximum) |
| Impédance d'entrée/sortie | 75Ω (asymétrique) |
| Niveau d'entrée/sortie | 1,0 Vpp (typique) |
| Système de signalisation | PAL/NTSC/SECAM |
Performances des données
| Paramètre | Spécification |
|---|---|
| Canaux de données | 1 ou 2 voies |
| Interface de données | RS485/422 (en option) |
| Interface physique | Cinq terminaux industriels |
| Débit de données | 0 ~ 100 Kbit/s |
| Taux d'erreur sur les bits | <10E-12 |
Performances optiques
| Paramètre | Spécification |
|---|---|
| Longueur d'onde de transmission | 1310nm/1550nm |
| Interface optique | FC / PC |
| Transmettre la puissance optique | -8dB |
| Sensibilité du récepteur | -25dB |
| Plage dynamique optique | 17dB |
| Perte optique maximale | 14dB |
| Distance de transmission | Plus de 20KM (mode unique) |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -10 ℃ ~ +55 ℃ |
| Humidité | 0 ~ 95 % (pas de condensation) |
| Consommation d'énergie | 2,5 W à 5 V CC. |
| Dimensions | 483 mm (L) x 170 mm (L) x 55 mm (H) |
| Poids | 6,0kg |
| MTBF | Plus de 100 000 heures |
Applications typiques
Sécurité et surveillance
Systèmes de transport
Transport en commun
Sécurité publique
Finances et Banques
Énergie et services publics
Surveillance industrielle
Gestion de l'eau
Aviation
Médias et radiodiffusion
Éducation
Commercial et résidentiel
Logistique
Pétrochimique
Établissements correctionnels
Gouvernement
Commandement et contrôle
Services d'urgence
Guide des numéros de modèle
- ① Numéro du signal vidéo
- ② Numéro du signal de données (D = données avant, d = données inverses)
- ③ Numéro du signal vocal (A = voix avant, a = voix inverse)
- ④ Valeur de commutation (K = valeur de commutation avant, k = valeur de commutation arrière)
- ⑤Interface Ethernet
- ⑥Interface téléphonique
- ⑦ SM = monomode, MM = multimode
- ⑧ Options d'interface optique FC, SC
- ⑨ C = type de carte châssis, E = indépendant
Pourquoi choisir TAKFLY ?
26 ans d'expérience en fabricationdans les produits de fibre optique
Capacités de fabrication
- Équipe d'assemblage expérimentée :Plus de 80 monteurs avec plus de 6 ans d'expérience
- Forte capacité de R&D :Plus de 10 ingénieurs R&D
- Équipement de production avancé :16 ensembles de machines d'injection importées d'Allemagne et 16 lignes de production
- Installations de tests complètes :Plus de 30 ensembles d'instruments de test, notamment OTDR, ILD, VFL, RL, IL, testeurs de résistance à la tension, testeurs de résistance à l'écrasement, testeurs de wattmètre, vérificateurs de lumière, etc.
- Marque OEM acceptée-Logo/marque personnalisé disponible
Processus de contrôle de qualité
- Inspection à l'arrivée :Contrôle ponctuel des matières premières avant la production
- Inspection en cours de fabrication :Inspection complète à chaque achèvement de processus individuel
- Inspection avant emballage :Inspection complète des produits finis avant emballage
- Inspection avant expédition :Vérification ponctuelle avant expédition
Participation de l'industrie
Participation active aux événements majeurs de l'industrie, notamment OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, Chine et Source Electronics Exhibition.
Informations de livraison
| Service | Chronologie |
|---|---|
| Échantillons | 1-3 jours ouvrables |
| Commandes de production de masse | 3-7 jours ouvrables |
Options d'emballage :Options de sacs en plastique, de cartons et de palettes disponibles selon vos besoins.
