DWDM 100 GHz AWG 40CH MUX+DEMUX Fibre optique pour les centres de données Télécom 5G
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-DWDM-100GHz |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD500/pc |
| Détails d'emballage: | CARTON |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | Fibre optique DWDM 100GHz MUX DEMUX,AWG 40CH MUX DEMUX pour télécom,DWDM MUX DEMUX pour centre de données |
||
Description de produit
Fibre optique DWDM 100GHz AWG 40CH MUX+DEMUX pour Data Center Telecom 5G
MUX+DEMUX DWDM 100 GHz AWG 40 canaux

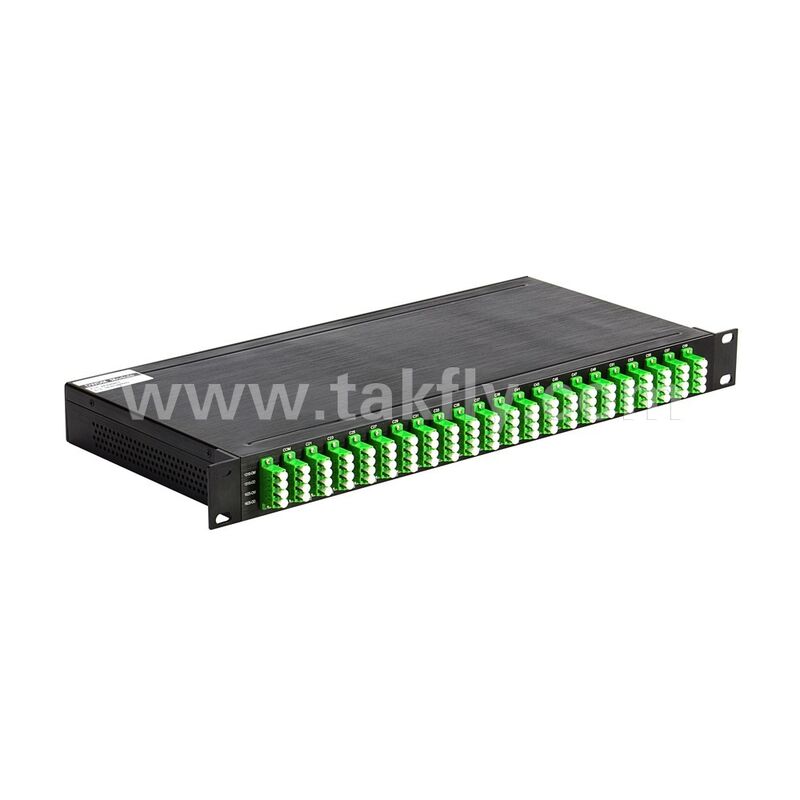

Le rack DWDM 1U-19 pouces de Takfly utilise une technologie de multiplexage par répartition en longueur d'onde basée sur le TFF (Thin Film Filter), avec plusieurs options de longueur d'onde. Ce système multiplexe les signaux optiques de différentes longueurs d'onde dans une seule fibre pour la transmission et utilise le démultiplexage à l'extrémité de réception pour séparer les signaux combinés en longueurs d'onde individuelles.
Les systèmes DWDM présentent un espacement des canaux de 100 GHz, 200 GHz et d'autres configurations, ce qui les rend idéaux pour les réseaux interurbains longue distance à haute capacité et les nœuds centraux de réseau métropolitain de très grande capacité.
Principales fonctionnalités
- Faible perte d'insertion
- Large bande passante
- Isolation élevée des canaux
- Haute stabilité et fiabilité
Applications
- Réseaux de télécommunications 5G
- Réseaux fédérateurs de réseaux métropolitains
- Centres de données
Spécifications techniques
| Paramètre | 4 canaux | 8 canaux | 16 canaux |
|---|---|---|---|
| Multi | Démultiplexage | Multi | Démultiplexage | Multi | Démultiplexage | |
| Longueur d'onde du canal (nm) | Grille ITU 100 GHz + 1270-1350 | ||
| Précision de la longueur d'onde centrale (nm) | ±0,05 | ||
| Espacement des canaux (GHz) | 100 | ||
| Bande passante du canal (@-0,5 dB de bande passante) (nm) | ≥0,22 | ||
| Perte d'insertion | ≤1,6 | ≤2,5 | ≤3,5 |
| Uniformité des canaux | ≤0,6 | ≤1,0 | ≤1,5 |
| Ondulation de canal | 0,3 | 0,3 | 0,3 |
| Isolement adjacent | N / A | >30 | N / A |
| Isolement Non adjacent | N / A | >40 | N / A |
| Sensibilité à la température de perte d'insertion (dB/℃) | ≤0,005 | ||
| Changement de température de longueur d'onde (℃) | <0,002 | ||
| Perte dépendante de la polarisation (dB) | <0,1 | ||
| Dispersion du mode de polarisation (PS) | <0,1 | ||
| Directivité (dB) | >50 | ||
| Perte de retour (dB) | >45 | ||
| Puissance maximale admissible (mW) | 500 | ||
| Température de fonctionnement (℃) | -5 à +75 | ||
| Température de stockage (℃) | -40 à +85 | ||
Dimensions du colis
- L100×L80×H10 mm (Module 2CH-8CH)
- L140×L100×H15 mm (Module 9CH-18CH)
- Baie 19" 1U
- LGX
