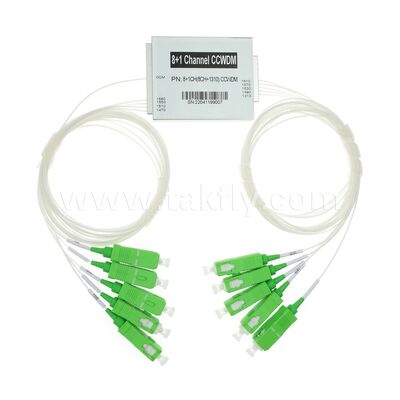

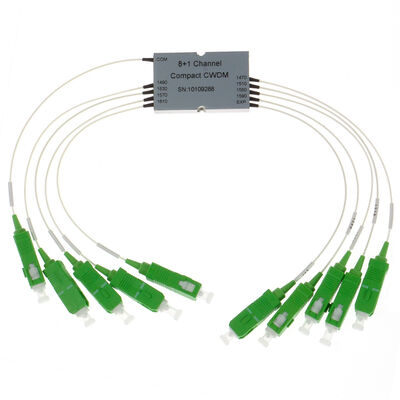

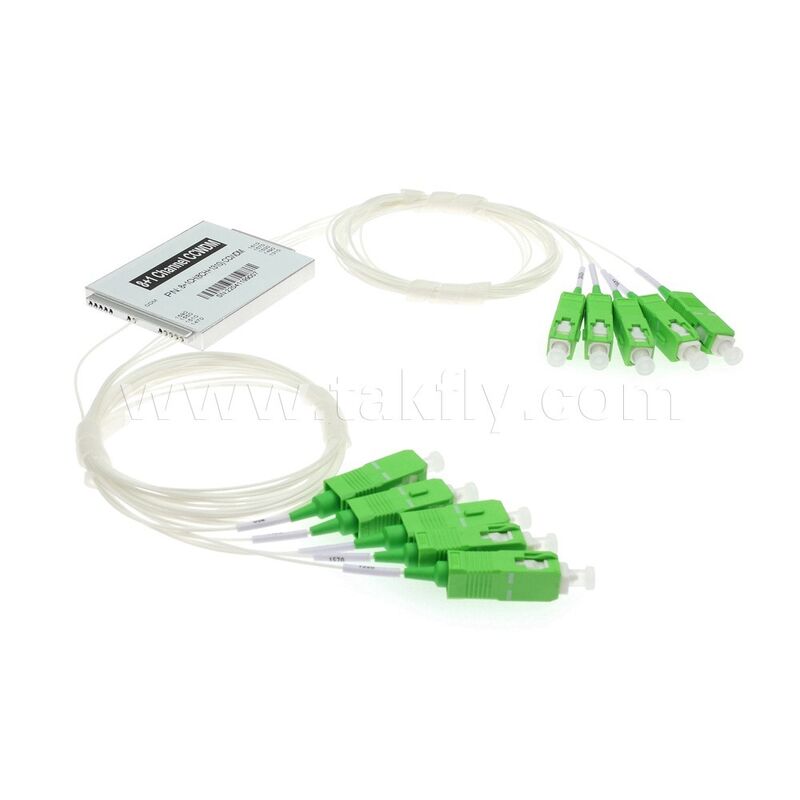

CCWDM 8 + 1 canaux multiplexeur de division de longueur d'onde grossière compacte G657A1 fibre optique pour centre de données FTTX
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-8+1 CCWDM-1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD38-48/pc |
| Détails d'emballage: | emballage blister + carton |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Type de connecteur: | pour être déterminé | ||
|---|---|---|---|
| Mettre en évidence: | Multiplexeur/Démultiplexeur CCWDM 8+1 Canaux WDM,Multiplexeur WDM Compact G657A1,WDM pour Centre de Données FTTX |
||
Description de produit
Le module compact de multiplexage par répartition en longueur d'onde/CCWDM de Takfly utilise la technologie de multiplexage par répartition en longueur d'onde basée sur TFF (filtre à couche mince). Il fonctionne de manière similaire aux modules CWDM, mais utilise une technologie d'espace libre, ce qui se traduit par une taille de boîtier nettement plus petite, une perte d'insertion inférieure et une cohérence améliorée.
- Faible perte d'insertion
- Taille compacte
- Ultra stable et hautement fiable
- Température de fonctionnement étendue disponible
Le module CCWDM de Takfly utilise la technologie de l'espace libre avec un espace scellé indépendant pour la transmission du signal optique. Le signal optique est entré/sorti depuis le port COM, tandis que d'autres ports transmettent des signaux lumineux via TFF (filtre à couche mince).
Largement utilisé dans les télécommunications, les réseaux d'entreprise, les réseaux PON, la télévision par câble et d'autres domaines connexes.
| Paramètre | 4CH | 4 + UPG | 8 CH | 8 + UPG1 | 8 + UPG2 |
|---|---|---|---|---|---|
| Longueur d'onde de fonctionnement (nm) | 1260~1620 | ||||
| Longueur d'onde du canal (nm) | 1270, 1290,..., 1590, 1610 ou 1271, 1291,..., 1591, 1611 | ||||
| Plage de longueurs d'onde du port UPG (nm) | N / A | À déterminer | N / A | 1260~1360 | 1260~1457 |
| Espacement des canaux (nm) | 20 | ||||
| Bande passante du canal (nm) | CWL+/-6,5 nm | ||||
| Perte d'insertion (dB)* | ≤0,8 | ≤0,8 | ≤1,4 | ≤1,4 | ≤1,7 |
| Ondulation du canal (dB) | ≤0,3 | ||||
| Isolement (dB) Adjacent | >30 | ||||
| Isolement (dB) Non adjacent | >40 | ||||
| Isolation UPG (dB) | N / A | >15 | N / A | >15 | >15 |
| Dispersion du mode de polarisation (PS) | ≤0,2 | ||||
| Perte dépendante de la polarisation (dB) | ≤0,2 | ||||
| Directivité (dB) | >45 | ||||
| Perte de retour (dB) | >45 | ||||
| Puissance maximale admissible (mW) | 500 | ||||
| Température de fonctionnement (℃) | -5~+70 | ||||
| Température de stockage (℃) | -40~85 | ||||
| Type de fibre | G657A1 | ||||
| Connecteur | À déterminer | ||||
| Dimension du colis (mm) | L55 x L45 x H6 ou L44 x L25 x H6 | ||||
* Les valeurs de perte d'insertion varient selon la configuration
