Φ Câble de dérivation à FIBRE OPTIQUE LSZH RRH à 2 conducteurs de 7,0 mm
Résumé du produit
Φ Câble de dérivation à fibre optique LSZH RRH à 2 noyaux de 7,0 mm Câble break-out à fibre optique haute performance conçu pour une transmission de données fiable dans les environnements industriels exigeants. Applications Cavalier de connexion actif de fibre optique ou fibre de queue Câblage de l'...
Product Custom Attributes
Nom du produit:
Φ Câble de dérivation à FIBRE OPTIQUE LSZH RRH à 2 conducteurs de 7,0 mm
Diamètre du noyau μm:
9 、62,5、50
Diamètre du revêtement μm:
125 ± 1,0
Diamètre du revêtement μm:
245 ± 10
Atténuation (maximum):
850 nm 3,5, 1 300 nm 1,5, 1 310 nm 0,45, 1 550 nm 0,3
Diamètre du tampon:
850µm±50µm
Nombre de fibres:
2
Matériau tampon:
LSZH
Diamètre de la veste:
7,0 (0/-0,2) mm
Tension (long terme) N:
200
Température de fonctionnement C:
-30~+70
Écrasement (Long Terme) N/ 10cm:
1100
Marque de fibre:
Corning, YOFC, OFS et Draka
Mettre en évidence:
Câble fibre optique LSZH 2 cœurs
,Câble fibre optique de dérivation 7
,0 mm
Propriétés de base
Lieu d'origine:
Chine, Shenzhen
Nom de marque:
DF/OEM/Nuetral
Certification:
CE/ROHS/REACH/ISO9001/ISO14001
Numéro de modèle:
Φ Câble de dérivation à FIBRE OPTIQUE LSZH RRH à 2 conducteurs de 7,0 mm
Propriétés commerciales
Quantité de commande min:
Négociable
Prix:
negotiable denpend on QTY
Détails d'emballage:
Boite Blister+Carton
Délai de livraison:
5 à 9 jours ouvrables selon le QTY
Conditions de paiement:
L'établissement doit fournir les informations suivantes:
Capacité d'approvisionnement:
1000pcs / jour
Description de produit
Φ Câble de dérivation à fibre optique LSZH RRH à 2 noyaux de 7,0 mm
Câble break-out à fibre optique haute performance conçu pour une transmission de données fiable dans les environnements industriels exigeants.
Applications
- Cavalier de connexion actif de fibre optique ou fibre de queue
- Câblage de l'étage de gaine intérieur et du niveau de ventilation forcée
- Interconnexion des instruments et équipements de communication
Principales fonctionnalités
Revêtement protecteur
Excellentes performances de protection et de pelage
Ignifuge
Fibre optique à manchon serré avec des propriétés ignifuges supérieures
Ingénierie de précision
Des paramètres géométriques précis garantissent une faible perte de soudage et une efficacité élevée
Paramètres techniques
| Article | Unité | Spécification |
|---|---|---|
| Diamètre du noyau | µm | 9, 62,5, 50 |
| Diamètre du revêtement | µm | 125 ± 1,0 |
| Non-circularité du noyau | % | ≤6,0 |
| Non-circularité du revêtement | % | ≤2,0 |
| Concentricité noyau-gaine | µm | ≤1,0 |
| Diamètre du revêtement | µm | 245 ± 10 |
| Concentricité bardage-revêtement | µm | ≤12,5 |
| Atténuation (max.) | dB/km | 850 nm : 3,5, 1 300 nm : 1,5, 1 310 nm : 0,45, 1 550 nm : 0,3 |

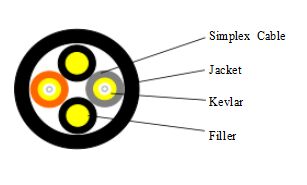

Structure du câble
| Composant | Caractéristiques |
|---|---|
| Nombre de fibres | 2 |
| Tampon | Diamètre : 850µm±50µm, Matériau : LSZH |
| Câble simplex | Diamètre : 2,0 mm ± 0,1 mm, Matériau : LSZH, Couleur : SM : bleu/jaune, MM : Orange/gris |
| Remplisseur | Diamètre : 2,0 mm ± 0,1 mm, Matériau : LSZH, Couleur : Noir |
| Membre fort | Kevlar |
| Veste | Diamètre : 7,0 (0/-0,2) mm, Matériau : LSZH, Couleur : Noir |
Caractéristiques mécaniques et environnementales
| Caractéristiques | Unité | Spécification |
|---|---|---|
| Tension (long terme) | N | 200 |
| Tension (court terme) | N | 400 |
| Écrasement (long terme) | N/10 cm | 1100 |
| Coup de coeur (court terme) | N/10 cm | 2200 |
| Min. Rayon de courbure (dynamique) | mm | 20D |
| Min. Rayon de courbure (statique) | mm | 10D |
| Température d'installation | °C | -20 à +60 |
| Température de fonctionnement | °C | -30 à +70 |
| Température de stockage | °C | -30 à +70 |

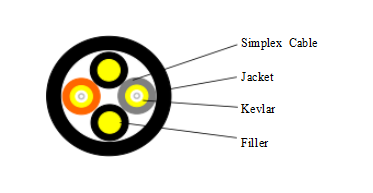

Image du produit
