Description de produit
Câble d'intérieur à fibre optique micro GJFH-24-288
Aperçu du produit
Câble d'intérieur à fibre optique micro GJFH-24-288
Applications du produit
- Cavalier ou fibre de queue de connexion active à fibre optique
- Routage et raccordement pour les centres de données et les réseaux de communication intérieurs
- Interconnexion d'instruments et d'équipements de communication
Caractéristiques du produit
- La fibre revêtue est facile à décoller
- L'élément renforcé en fil d'aramide offre une excellente résistance à la traction
- Nombre de cœurs multiples avec un petit diamètre extérieur
- Bonne performance ignifuge avec une faible atténuation induite dans la plage de température de fonctionnement
Paramètres et propriétés optiques
Spécifications de la fibre monomode
| Type de fibre | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Atténuation (dB) | Typique : 0,36/0,22 Maximum : 0,5/0,4 |
Typique : 0,36/0,22 Maximum : 0,5/0,4 |
Typique : 0,36/0,22 Maximum : 0,5/0,4 |
Typique : 0,36/0,22 Maximum : 0,5/0,4 |
| Pente de dispersion nulle | ≤0,091 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² | ≤0,092 ps/km*nm² |
| Dispersion (1285~1340nm) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) | -3,5 - 3,5 ps/(nm*km) |
| Diamètre du champ de mode (@1310nm) | 9,1±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm | 8,8±0,4 µm |
| Longueur d'onde de coupure du câble (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Rayon de courbure minimal (mm) | 16 mm | 10 mm | 7,5 mm | 5,0 mm |
| Diamètre de la gaine (µm) | 125±1,0µm | 125±1,0µm | 125±1,0µm | 125±1,0µm |
Spécifications de la fibre multimode
| Type de fibre | 62,5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Atténuation (dB) | Typique : 3,0/1,0 Maximum : 3,5/1,5 |
Typique : 3,0/1,0 Maximum : 3,5/1,5 |
Typique : 3,0/1,0 Maximum : 3,5/1,5 |
Typique : 3,0/1,0 Maximum : 3,5/1,5 |
Typique : 3,0/1,0 Maximum : 3,5/1,5 |
Typique : 3,0/1,0 Maximum : 3,5/1,5 |
| Bande passante (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Bande passante modale effective | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Rayon de courbure minimal (mm) | 30 | 30 | 7,5 | 7,5 | 7,5 | 7,5 |
| Diamètre de la gaine (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 |

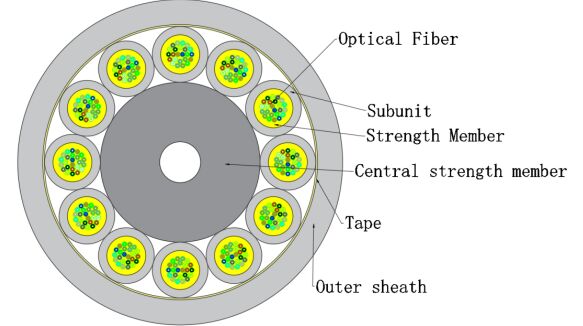

Structure du produit
| Articles | Descriptions |
|---|---|
| Fibre optique |
Nombre de fibres : 24-48 | 50-72 | 74-96 | 98-288 Couleur : Le chromatographique |
| Sous-unité/Remplisseur |
Nombre : 4 | 6 | 8 | 12 Matériau : LSZH |
| Élément de résistance |
Matériau : Fil d'aramide Couleur : Selon les exigences du client ou le type de fibre Diamètre : 3,0±0,1 mm Épaisseur : 0,5±0,05 mm |
| Élément de résistance central | Matériau : FRP et gaine |
| Gaine extérieure |
Matériau : LSZH Couleur : Selon les exigences du client ou le type de fibre |
| La couche d'emballage |
Matériau : Ruban Diamètre : 9,0±0,3 | 11,2±0,4 | 13,5±0,5 | 17,5±0,5 mm |
Caractéristiques mécaniques et environnementales
| Articles | Descriptions |
|---|---|
| Résistance à la traction | À court terme : 150N À long terme : 50N |
| Résistance à l'écrasement | À court terme : 500N/100mm À long terme : 100N/100mm |
| Plage de température | -20℃ à +60℃ |
| Rayon de courbure | Dynamique : ≥20D Statique : ≥10D |
Emballage et livraison
- Emballage : Protection des tambours en bois. Selon la demande du client ou de notre entreprise.
- Longueur de livraison : Longueur de bobine standard : 0,5 à 2,0 km ou selon la demande du client.
Marquage du câble
- Marqueur de câble tous les mètres par impression jet d'encre
- Année de fabrication
- Type de câble
- Nombre de fibres
- Longueur du câble
- Etc.
- Selon la demande du client ou de notre entreprise
Images du produit
Pourquoi choisir TAKFLY
- Plus de 26 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 travailleurs d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs R&D dédiés à l'innovation
- 16 machines d'injection et lignes de production importées d'Allemagne
- Plus de 30 machines d'essai, dont OTDR, 3D, VFL, instruments de test IL&RL
- Équipement de test complet : testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de mesure de puissance, vérificateurs de lumière
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Contrôle de la qualité
- Contrôle ponctuel des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles complets de la production à moitié terminée
- Inspection complète des produits finis avant l'emballage
- Contrôles ponctuels avant expédition
Informations de livraison
- Échantillons : 1 à 3 jours ouvrables
- Commandes de production de masse : 3 à 7 jours ouvrables
- Emballage : Sacs en plastique, cartons et palettes disponibles sur demande
