Câble intérieur à fibre optique micro GJFH-24-288 pour centres de données
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | GJFH-24-288 |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Câble intérieur à fibre optique micro GJFH-24-288 | Atténuation SM: | Typique 0,36/0,22 |
|---|---|---|---|
| Diamètre du revêtement (µm): | 125 ± 1,0 | Atténuation MM: | Typique 3,0/1,0 |
| Nombre de fibres optiques: | 24-288°C | couleur lâche de tube: | La chromatographie |
| Matériau de la gaine: | LSZH | Diamètre de la gaine: | 3,0 ± 0,1 mm |
| Plage de température: | -20 ℃-+60 ℃ | Garantie: | 5 ans, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS et Draka | Nom du produit: | Câble intérieur à fibre optique micro GJFH-24-288 |
| Atténuation SM: | Typique 0,36/0,22 | Diamètre du revêtement (µm): | 125 ± 1,0 |
| Atténuation MM: | Typique 3,0/1,0 | Nombre de fibres optiques: | 24-288°C |
| couleur lâche de tube: | La chromatographie | Matériau de la gaine: | LSZH |
| Diamètre de la gaine: | 3,0 ± 0,1 mm | Plage de température: | -20 ℃-+60 ℃ |
| Garantie: | 5 ans, maintenance à vie | Marque de fibre: | Corning, YOFC, OFS et Draka |
| Mettre en évidence: | Câble à fibre optique micro GJFH-24-288,Câble à fibre optique intérieur 288 fibres,Câble fibre GJFH avec garantie |
||
Description de produit
Câble intérieur à fibre optique micro GJFH-24-288
Présentation du produit
Câble intérieur à fibre optique micro GJFH-24-288est conçu pour les applications de fibre optique intérieures hautes performances avec une excellente fiabilité et flexibilité.
Applications
- Cavalier de connexion actif de fibre optique ou fibre de queue
- Routage et correctifs pour les emplacements des centres de données et des réseaux de communication intérieurs
- Interconnexion des instruments et équipements de communication
Caractéristiques du produit
- La fibre enduite est facile à décoller
- L'élément renforcé en fil d'aramide offre une excellente résistance à la traction
- Numéro multicœur avec petit diamètre extérieur
- Bonnes performances ignifuges avec une faible atténuation induite dans la plage de température de fonctionnement
Paramètres et propriétés optiques
Spécifications de la fibre monomode
| Type de fibre | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Atténuation (dB) typique | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Atténuation (dB) maximale | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 |
| Pente de dispersion nulle | ≤0,091 ch/km*nm² | ≤0,092 ch/km*nm² | ≤0,092 ch/km*nm² | ≤0,092 ch/km*nm² |
| Dispersion (1285 ~ 1340 nm) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) | -3,5 - 3,5ps/(nm*km) |
| Diamètre du champ de mode (@1310 nm) | 9,1 ± 0,4 µm | 8,8 ± 0,4 µm | 8,8 ± 0,4 µm | 8,8 ± 0,4 µm |
| Câble de longueur d'onde de coupure (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| Rayon de courbure minimum (mm) | 16 millimètres | 10 millimètres | 7,5 mm | 5,0 millimètres |
| Diamètre du revêtement (µm) | 125 ± 1,0 µm | 125 ± 1,0 µm | 125 ± 1,0 µm | 125 ± 1,0 µm |
Spécifications de la fibre multimode
| Type de fibre | 62,5/125 µm (850/1 300 nm) | 50/125 µm (850/1300 nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953 nm/1 300 nm) |
|---|---|---|---|---|---|---|
| Atténuation (dB) typique | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 | 3,0/1,0 |
| Atténuation (dB) maximale | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 |
| Bande passante (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Bande passante modale effective | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 Gigabit Ethernet SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| Rayon de courbure minimum (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diamètre du revêtement (µm) | 125 ± 1,0 | 125 ± 1,0 | 125 ± 1,0 | 125 ± 1,0 | 125 ± 1,0 | 125 ± 1,0 |

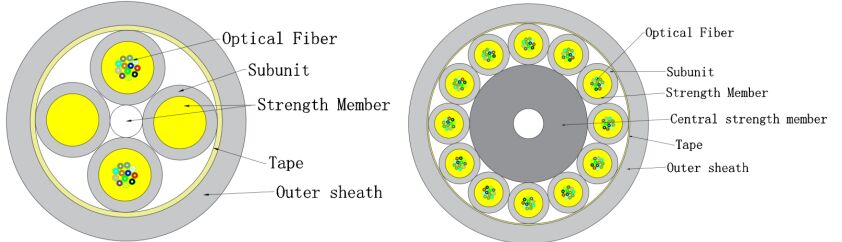

Structure du produit
| Articles | Descriptions |
|---|---|
| Fibre Optique | Nombre de fibres :24-48, 50-72, 74-96, 98-288 Couleur:La chromatographie |
| Sous-unité/remplisseur | Compter:4, 6, 8, 12 Matériel:LSZH |
| Membre fort | Matériel:Fil d'aramide Couleur:En fonction des exigences du client ou du type de fibre Diamètre:3,0 ± 0,1 mm Épaisseur:0,5 ± 0,05 mm |
| Membre de la force centrale | Matériel:FRP et gaine |
| Gaine extérieure | Matériel:LSZH Couleur:En fonction des exigences du client ou du type de fibre |
| La couche parcelle | Matériel:Ruban adhésif Diamètre:9,0 ± 0,3, 11,2 ± 0,4, 13,5 ± 0,5, 17,5 ± 0,5 mm |
Caractéristiques mécaniques et environnementales
| Articles | Descriptions |
|---|---|
| Résistance à la traction | À court terme :150N À long terme :50N |
| Résistance à l'écrasement | À court terme :500N/100mm À long terme :100N/100mm |
| Plage de température | -20℃ à +60℃ |
| Rayon de courbure | Dynamique:≥20D Statique:≥10D |
Emballage et livraison
- Conditionnement:Protection des fûts en bois. Selon la demande du client ou de notre entreprise.
- Durée de livraison :Longueur de bobine standard : 0,5 à 2,0 km ou selon la demande du client.
Marquage des câbles
- Marqueur de câble tous les mètres par impression jet d'encre
- Année de fabrication
- Type de câble
- Nombre de fibres
- Longueur du câble
- Etc.
- Selon la demande du client ou de notre entreprise
Images du produit
Pourquoi choisir TAKFLY
- Plus de 26 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 monteurs avec plus de 3 ans d'expérience
- 10+ Ingénieurs R&D dédiés à l’innovation
- 16 machines d'injection et lignes de production importées d'Allemagne
- Plus de 30 machines de test, dont des instruments de test OTDR, 3D, VFL, IL&RL
- Équipement de test complet : testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de wattmètre, vérificateurs de lumière
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Contrôle de qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles de production complets à moitié terminés
- Inspection complète du produit fini avant l’emballage
- Contrôles ponctuels avant expédition
Informations de livraison
- Échantillons :1-3 jours ouvrables
- Commandes de production de masse :3-7 jours ouvrables
- Conditionnement:Sacs en plastique, cartons et palettes disponibles sur demande
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2 : Puis-je négocier les prix ?
Oui, nous pouvons envisager des réductions pour plusieurs conteneurs contenant des marchandises mélangées.
Q3 : À combien s’élèveront les frais d’expédition ?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous fournirons des frais sur demande.
Q4 : Puis-je vous rendre visite ?
Certainement! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre département QC étudiera et fournira les meilleures solutions, tout en mettant en œuvre des améliorations de qualité pour la production future.
Q6 : Quelles sont vos conditions d’emballage ?
Nous emballons généralement les marchandises dans des blisters et des cartons, mais pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
T/T 30 % comme dépôt et solde de 70 % avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
EXW, FOB, CFR, CIF, DDU
Q9 : Qu'en est-il de votre délai de livraison ?
Généralement 5 à 7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité commandée.
Q10 : Pouvez-vous produire selon les échantillons ?
Oui, nous pouvons fabriquer des produits sur la base de vos échantillons ou dessins techniques.
