Câble intérieur à fibre optique micro GJFH-2-24
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | GJFH-2-24 |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Câble intérieur à fibre optique micro GJFH-2-24 | Atténuation SM: | Typique 0,36/0,22 |
|---|---|---|---|
| Diamètre du revêtement (µm): | 125 ± 1,0 | Atténuation MM: | Typique 3,0/1,0 |
| Nombre de fibres optiques: | 1-24C | couleur lâche de tube: | La chromatographie |
| Matériau de la gaine: | LSZH | Diamètre de la gaine: | 3,0 ± 0,1 mm |
| Plage de température: | -20 ℃-+60 ℃ | Garantie: | 5 ans, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS et Draka | ||
| Mettre en évidence: | Câble à fibre optique micro GJFH-2-24,Câble à fibre optique intérieur GJFH,câble à fibre optique à 24 cœurs |
||
Description de produit
Cable intérieur à fibre optique GJFH-2-24
Vue d'ensemble du produit
Le câble intérieur en fibre optique micro GJFH-2-24 est conçu pour des applications de communication optique intérieure de haute performance avec d'excellentes caractéristiques mécaniques et environnementales.
Applications
- Fibre optique active de connexion jumper ou de fibre de queue
- Routage et correctifs pour les emplacements des réseaux de communication intérieurs et des centres de données
- Interconnexion des instruments et du matériel de communication
Caractéristiques du produit
- Les fibres revêtues sont faciles à décoller.
- L'élément renforcé de fil d'aramide offre une excellente résistance à la traction
- Numéro multi-noyau avec petit diamètre extérieur
- Bonne résistance à la flamme avec une faible atténuation induite dans la plage de température de fonctionnement
Paramètres et propriétés optiques
Spécifications des fibres mono-mode
| Type de fibre | G652D (1310/1550 nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550 nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Attenuation (dB) typique | 0.36 ou 0.22 | 0.36 ou 0.22 | 0.36 ou 0.22 | 0.36 ou 0.22 |
| Attenuation (dB) maximale | 0.5 / 0.4 | 0.5 / 0.4 | 0.5 / 0.4 | 0.5 / 0.4 |
| Pente de dispersion nulle | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersion (1285 à 1340 nm) | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km |
| Diamètre du champ de mode (@1310nm) | 9.1 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Cable à longueur d'onde de coupure | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Radius de courbure min | 16 mm | 10 mm | 7.5 mm | 50,0 mm |
| Diamètre du revêtement | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Spécifications des fibres multimodes
| Type de fibre | 62.5/125 μm (850/1300 nm) | Pour les appareils de traitement de l'air | Biom2+ (850/1300 nm) | La valeur de l'échantillon doit être supérieure ou égale à: | Biom4 (850/1300 nm) | La valeur de l'échantillon doit être supérieure ou égale à: |
|---|---|---|---|---|---|---|
| Attenuation (dB) typique | 3.0/1. Je vous en prie.0 | 3.0/1. Je vous en prie.0 | 3.0/1. Je vous en prie.0 | 3.0/1. Je vous en prie.0 | 3.0/1. Je vous en prie.0 | 3.0/1. Je vous en prie.0 |
| Attenuation (dB) maximale | 3.5/1. Je vous en prie.5 | 3.5/1. Je vous en prie.5 | 3.5/1. Je vous en prie.5 | 3.5/1. Je vous en prie.5 | 3.5/1. Je vous en prie.5 | 3.5/1. Je vous en prie.5 |
| Largeur de bande (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥ 3500/500 | ≥ 3500/1850/500 |
| Largeur de bande modale efficace | Je suis désolée. | Je suis désolée. | ≥ 950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| Le système de transmission par câble de 10 Gigabit Ethernet SX (M) | - Je ne sais pas. | - Je ne sais pas. | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| Les données de base sont fournies par les autorités compétentes de l'État membre. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | 140/---- | 170/---- | 200 M/----/---- est le nombre de |
| Radius de courbure min | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Diamètre du revêtement | 125 ± 1.0 | 125 ± 1.0 | 125 ± 1.0 | 125 ± 1.0 | 125 ± 1.0 | 125 ± 1.0 |

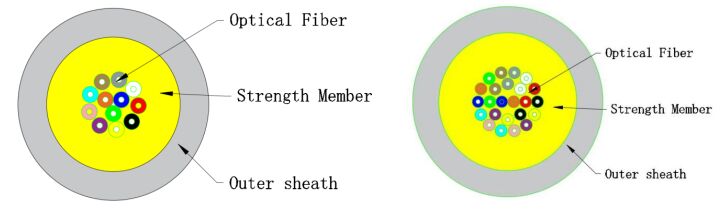

Structure du produit
| Fibre optique | Nombre de fibres: 1 à 24 °C Couleur: le chromatographe |
| Enveloppe | Matériau: LSZH |
| Membre de la force | Fils de fibres textiles ou textiles |
| Couleur | Selon les exigences du client ou le type de fibre |
| Diamètre | 30,0 ± 0,1 mm |
Caractéristiques mécaniques et environnementales
| Résistance à la traction | À court terme: 150N À long terme: 50N |
| Résistance à l'écrasement | Pour les véhicules à moteur: Pour les véhicules à moteur: |
| Plage de température | -20°C à +60°C |
| Radius de flexion | Dynamique: ≥ 20D Statique: ≥ 10D |
Emballage et livraison
- Emballage:Protection contre les tambours en bois, selon la demande du client ou de notre entreprise.
- Durée de livraison:Longueur standard du rouleau: 0,5-2,0 km ou selon la demande du client.
Marquage du câble
- Marqueur de câble par mètre par impression à jet d'encre
- Année de fabrication
- Type de câble
- Nombre de fibres
- Longueur du câble
- Et ainsi de suite.
- Selon la demande du client ou de notre entreprise
Images du produit
Pourquoi choisir Takfly
- Plus de 26 ans d'expérience dans la fabrication de produits en fibre optique
- 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs en R & D dévoués à l'innovation
- 16 Machines à injection et lignes de production importées d'Allemagne
- Plus de 30 machines d'essai, y compris les instruments d'essai OTDR, 3D, VFL, IL&RL
- Équipement d'essai complet: testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, contrôleurs de lumière
- La marque OEM est acceptée
- Participation à l'exposition mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonésie, exposition électronique de source mondiale
Contrôle de la qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus
- Contrôles complets de la production à moitié terminée
- Inspection complète du produit fini avant emballage
- Contrôles ponctuels avant expédition
Informations relatives à la livraison
- Les échantillons:1 à 3 jours ouvrables
- Commandes de production de masse:3-7 jours ouvrables
- Emballage:Sacs en plastique, cartons et palettes disponibles sur demande
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
Veuillez fournir votre adresse électronique ou vos coordonnées sur notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2: Puis-je négocier les prix?
Oui, nous pouvons envisager des réductions pour des conteneurs multiples de marchandises mixtes.
Q3: Combien seront les frais d'expédition?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition.
Q4: Puis-je vous rendre visite?
Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Et s'il y a un problème de qualité lorsque nous recevons les marchandises?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence.ainsi que la mise en œuvre d'améliorations de la qualité pour la production future.
Q6: Quelles sont vos conditions d'emballage?
Nous emballons généralement des marchandises dans des boîtes à blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7: Quelles sont vos conditions de paiement?
T/T 30% comme dépôt, et 70% de solde avant livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8: Quelles sont vos conditions de livraison?
Ex-W, FOB, CFR, CIF, DDU
Q9: Et votre délai de livraison?
Généralement 5-7 jours ouvrables après réception du paiement anticipé.
Q10: Pouvez-vous produire selon les échantillons?
Oui, nous pouvons fabriquer des produits basés sur vos échantillons ou dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment!
