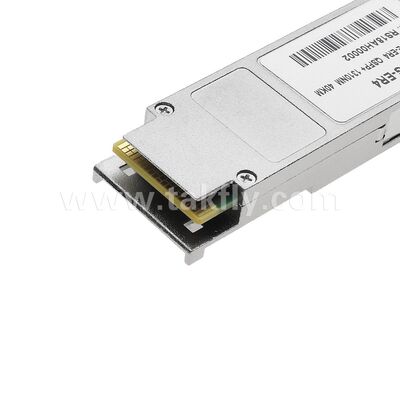

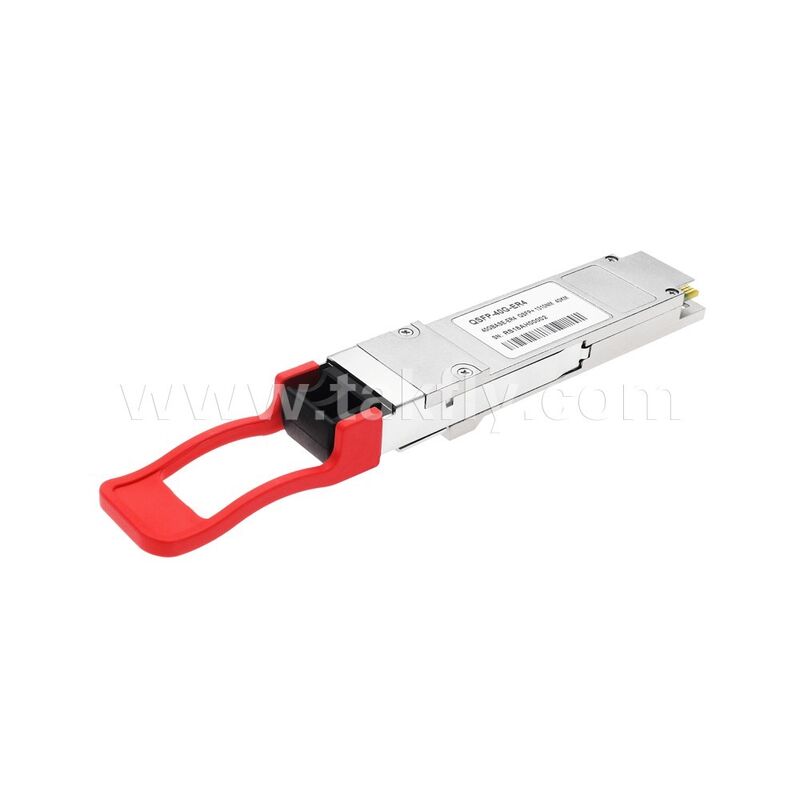

Module d'émetteur-récepteur optique QSFP+ 40Gbps CWDM 40KM pour centre de données FTTH FTTX

Ce produit s'applique strictement au 40GBASE-ER4 de la norme IEEE P802.3ba. Il s'agit d'un module émetteur-récepteur conçu pour les applications de communication optique de 40 km.

Le module transforme 4 canaux d'entrée de 10 Gb/s en 4 signaux optiques CWDM et multiplexe les canaux en un seul canal pour une transmission optique de 40 Gb/s. Du côté du récepteur, le processus est inversé : l'entrée de transmission optique de 40 Gb/s est convertie en 4 signaux optiques CWDM, qui sont ensuite transformés en données électriques de sortie à 4 canaux.

Selon la grille de longueurs d'onde définie dans ITU-T G694.2, les longueurs d'onde centrales des canaux CWDM sont 1271, 1291, 1311 et 1331 nm. Le module comprend un connecteur LC duplex pour l'interface optique et un connecteur à 148 broches pour l'interface électrique. La fibre monomode (SMF) est nécessaire pour minimiser la dispersion optique dans les systèmes longue distance.

Ce produit répond aux normes QSFP Multi-Source Agreement (MSA) et est conçu pour résister à des conditions de fonctionnement externes difficiles, notamment des températures extrêmes, de l'humidité et des interférences EMI.

• Débit de données de transmission jusqu'à 11,2 Gbit/s par canal
• Conforme QSFP+ MSA
• Conforme à la spécification IEEE 802.3ba pour les liaisons 40GBASE-ER4
• 4 lasers DFB CWDM non refroidis, utilisant la grille de longueurs d'onde ITU G.694.2 à 1271, 1291, 1311 et 1331 nm
• APD-TIA haute sensibilité avec DEMUX optique
• Portée jusqu'à 40 km sur fibre monomode standard
• Interface électrique enfichable à chaud
• Température du boîtier de fonctionnement 0°C à +70°C
• Alimentation 3V
• Conforme RoHS 6 (sans plomb)

• Largement utilisé dans les liaisons Ethernet 40GBASE-ER4 des centres de données
• Distances de transmission allant jusqu'à 40 km via une fibre monomode standard
• Prend en charge les tests de multiplexage et de démultiplexage OTU3, OTU3e1, OTU3e2
