Multiplexeur à division de longueur d'onde dense à 8 canaux 100 GHz
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Multiplexeur à division de longueur d'onde dense à 8 canaux 100 GHz |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | 1000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Multiplexeur à division de longueur d'onde dense à 8 canaux 100 GHz | Longueur d'onde de fonctionnement (NM): | Grille ITU 100 GHz |
|---|---|---|---|
| Précision de la longueur d'onde centrale (nm): | ± 0,05 | Espacement des canaux (GHz) GHz): | 100 |
| Insérer: | ≤1,6 ≤2,5 ≤3,5 | Isolement (DB): | > 30 ans |
| Perte de retour (DB): | >45 | Directivité(dB): | > 50 |
| Température de fonctionnement: | -5~+75 | Gestion de puissance maximale (mW): | 500 |
| Dimension du colis (mm): | L140xW100xH15 (module 9CH ~ 18CH) 、19 support 1U | Garantie: | 1 an, maintenance à vie |
| Marque de fibre: | Corning, YOFC, OFS et Draka | ||
| Mettre en évidence: | Multiplexeur DWDM à 8 canaux,multiplexeur de Division de la longueur d'onde 100Ghz,Cordon de raccordement DWDM à fibre optique |
||
Description de produit
Multiplexeur de division de longueur d'onde dense à 8 canaux 100 GHz
Applications
- Ajouter/déposer le canal
- Réseau DWDM
- Amplificateur à fibre optique
Principales caractéristiques
- Faible perte d'insertion
- bande de large passage
- Isolement du canal supérieur
- Haute stabilité et fiabilité
Spécifications techniques
| Paramètre | 4e chaîne | Chaîne 8 | 16e chaîne |
|---|---|---|---|
| Longueur d'onde du canal ((nm) | Réseau 100 GHz de l'UIT | ||
| Longueur d'onde du centre Précision ((nm) | ± 0.05 | ||
| Distance entre les canaux (GHz) | 100 | ||
| La bande passante du canal (@-0,5dB de bande passante) (nm) | ≥ 022 | ||
| Perte d'insertion | ≤ 16 | ≤ 2.5 | ≤ 3.5 |
| Uniformité des canaux | ≤ 06 | ≤ 10 | ≤ 15 |
| Le canal Ripple | 0.3 | 0.3 | 0.3 |
| Isolement et voisinage | N/A | > 30 ans | > 30 ans |
| Isolement - Pas adjacents | N/A | > 40 | > 40 |
| Sensitivité à la température de perte d'insertion (dB/°C) | ≤ 0005 | ||
| Changement de température de la longueur d'onde ((°C) | Le taux de dépôt002 | ||
| Perte liée à la polarisation (dB) | Le taux de dépôt1 | ||
| Mode de polarisation Dispersion (PS) | Le taux de dépôt1 | ||
| Directivité (dB) | > 50 | ||
| Perte de rendement (dB) | > 45 | ||
| Puissance maximale de traitement ((mW) | 500 | ||
| Température de fonctionnement ((°C) | -5 à +75 | ||
| Température de stockage ((°C) | -40 à 85 | ||
Les spécifications ci-dessus sont pour un dispositif sans connecteur.
Informations sur le produit
| Configuration | Le canal no. | Le canal | Type de queue de porc | Longueur de la fibre | Dimension (mm) | Connecteur |
|---|---|---|---|---|---|---|
| M=Mux D=Demux | 04 = 4 canaux 08=8 Chaîne 16 = 16 canaux N=N canal |
C20 = 1561,42 nm C21=1560.61nm |
0=250um 1 = 900um 2 = 2,0 mm 3 = 3,0 mm |
1 = 1m 2 = 1,5m 3 = autres |
1 = L100xW80xH10 2 = L140xW100xH15 3=19 1U Rack |
0 = Aucun 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = autres |

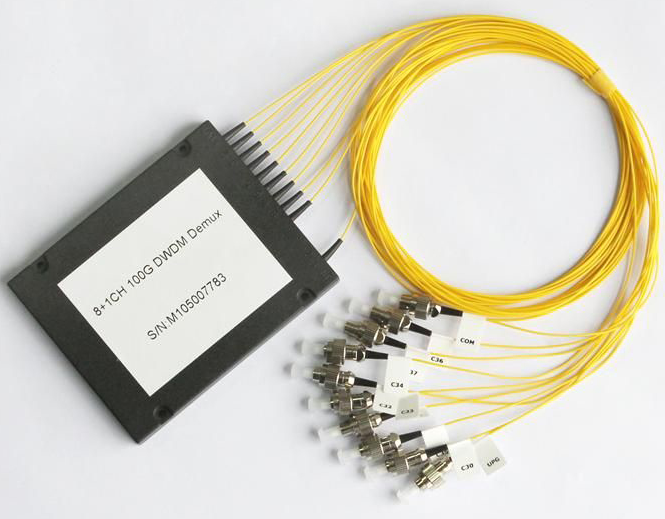

Images du produit
Pourquoi choisir Takfly
- 25 ans d'expérience dans la fabrication de produits en fibre optique
- 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs en R & D dévoués à l'innovation
- 16 Machines à injection et lignes de production importées d'Allemagne
- Plus de 30 machines d'essai, y compris les instruments d'essai OTDR, 3D, VFL, IL&RL
- Équipement d'essai complet: testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, contrôleurs de lumière
- La marque OEM est acceptée
- Participation à l'exposition mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonésie, exposition électronique de source mondiale
Contrôle de la qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus
- Contrôles complets de la production à moitié terminée
- Inspection complète du produit fini avant emballage
- Contrôles ponctuels avant expédition
Informations relatives à la livraison
- Échantillons: 1-3 jours ouvrables
- Commandes de production de masse: 3-7 jours ouvrables
- Emballage: sacs en plastique, cartons et palettes disponibles sur demande
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
Veuillez fournir votre adresse électronique ou vos coordonnées sur notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2: Puis-je négocier les prix?
Oui, nous pouvons envisager des réductions pour des conteneurs multiples de marchandises mixtes.
Q3: Combien seront les frais d'expédition?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition.
Q4: Puis-je vous rendre visite?
Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Et s'il y a un problème de qualité lorsque nous recevons les marchandises?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence.ainsi que la mise en œuvre d'améliorations de la qualité pour la production future.
Q6: Quelles sont vos conditions d'emballage?
Nous emballons généralement des marchandises dans des boîtes à blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7: Quelles sont vos conditions de paiement?
T/T 30% comme dépôt, et 70% de solde avant livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8: Quelles sont vos conditions de livraison?
Ex-W, FOB, CFR, CIF, DDU
Q9: Et votre délai de livraison?
Généralement 5-7 jours ouvrables après réception du paiement anticipé.
Q10: Pouvez-vous produire selon les échantillons?
Oui, nous pouvons fabriquer des produits basés sur vos échantillons ou dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment!
