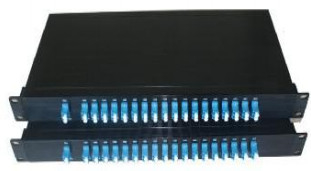

Module Mux Demux de 19 pouces 1U à support CWDM/OADM pour amplificateur à fibre optique
Détails sur le produit:
| Lieu d'origine: | Shenzhen, en Chine |
| Nom de marque: | Takfly/OEM/Neutral |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | TK-DWDM-19 pouce 1 U |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Can be negotiated |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-9 jours ouvrables |
| Conditions de paiement: | L'établissement doit fournir les informations suivantes: |
| Capacité d'approvisionnement: | T/T, Western Union, MoneyGram, Paypal, L/C |
|
Détail Infomation |
|||
| Le canal: | 4、8、16 CH | Nom du produit: | Module Mux Demux à support CWDM/OADM de 19 pouces |
|---|---|---|---|
| Longueur d'onde du canal ((nm): | 1270~1610 | Connecteur: | LC/APC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/U |
| Température de fonctionnement: | -5 à +75°C | Température de stockage: | -40 à 85 °C |
| Type de fibre: | SMF28e avec fibre de tube lâche de 900um | certificat: | Le produit doit être présenté sous forme d'un certificat de conformité. |
| Espacement de la Manche: | 20 | ||
| Mettre en évidence: | Module OADM Mux Demux,Module de CWDM Mux Demux,Module Mux Demux de 19 pouces |
||
Description de produit
1U 19 Montage sur support 8 canaux CWDM Mux Demux Module pour amplificateur à fibre optique
8 Channels 100GHz Mux Demux In 1U 19 Rack With LC UPC or APC Interface For FTTX CATV and Data Center is usually used for long-haul transmission where wavelengths are packed tightly together over the C-band, jusqu'à 48 longueurs d'onde dans une grille de 100 GHz ((0,8 nm) et 96 longueurs d'onde dans une grille de 50 GHz ((0,4 nm). C'est un protocole transparent et convient aux applications telles que 10/1G Ethernet, SDH/SONET, 16/8/4/2/1G Fibre Channel,FTTx et CATV.
Le terme WDM est couramment appliqué à un support optique, qui est généralement décrit par sa longueur d'onde,considérant que le multiplexage par division de fréquence s'applique généralement à un support radio qui est plus souvent décrit par la fréquence
Le WDM, le CWDM et le DWDM sont basés sur le même concept d'utilisation de plusieurs longueurs d'onde de lumière sur une seule fibre, mais diffèrent par l'espacement des longueurs d'onde, le nombre de canaux,et la capacité d'amplifier les signaux multiplexés dans l'espace optique. EDFA fournit une amplification à large bande efficace pour la bande C, l'amplification Raman ajoute un mécanisme d'amplification dans la bande L. Pour le CWDM, l'amplification optique à large bande n'est pas disponible,limitant les étendues optiques à plusieurs dizaines de kilomètres.
- Faible perte d'insertion
- Large bande passante
- Isolement du canal supérieur
- Haute stabilité et fiabilité
- Ajouter/déposer le canal
- Réseau DWDM
- Amplificateur à fibre optique
8 canaux 100 GHz DWDM MUX DEMUX Spécification:
| Paramètre | 4e chaîne | Chaîne 8 | 16e chaîne | ||||
| Le Mux | Démoux | Le Mux | Démoux | Le Mux | Démoux | ||
| Longueur d'onde du canal ((nm) | 1270 à 1610 | ||||||
| Longueur d'onde du centre Précision ((nm) | ± 0.05 | ||||||
| Distance entre les canaux (GHz) | 20 | ||||||
| La bande passante du canal (@-0,5dB de bande passante) (nm) | > 13 | ||||||
| Perte d'insertion | ≤ 16 | ≤ 2.5 | ≤ 3.5 | ||||
| Uniformité des canaux | ≤ 06 | ≤ 10 | ≤ 15 | ||||
| Le canal Ripple | 0.3 | 0.3 | 0.3 | ||||
| Isolement | À proximité | N/A | > 30 ans | N/A | > 30 ans | N/A | > 30 ans |
| Non adjacentes | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Sensitivité à la température de perte d'insertion (dB/°C) | ≤ 0005 | ||||||
| Température de déplacement de la longueur d'onde (°C) | Le taux de dépôt002 | ||||||
| Perte liée à la polarisation (dB) | Le taux de dépôt1 | ||||||
| Mode de polarisation Dispersion (PS) | Le taux de dépôt1 | ||||||
| Directivité (dB) | > 50 | ||||||
| Perte de rendement (dB) | > 45 | ||||||
| Puissance de traitement maximale (mW) | 500 | ||||||
| Température de fonctionnement ((°C) | -5 à +75 | ||||||
| Température de stockage ((°C) | -40 à 85 | ||||||
| Dimension de l'emballage (mm) |
|
||||||
8 canaux à 100 GHz DWDM MUX DEMUX
