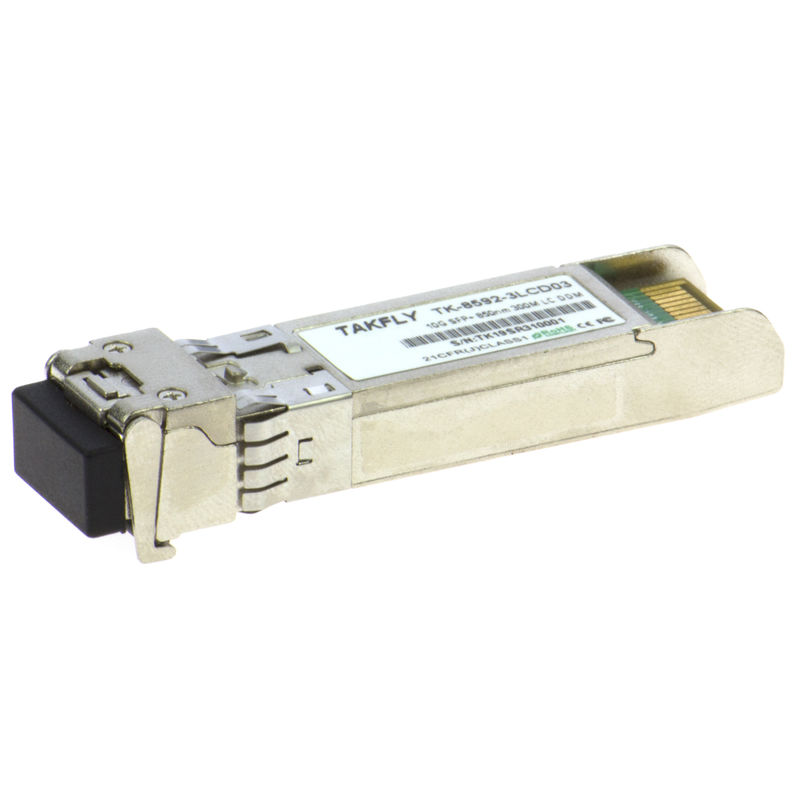

émetteur-récepteur 850nm 300M Optical Transceiver Module de 10g Sfp+ compatible avec le genévrier Huawei
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Takfly |
| Certification: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | TKSFPP8510GSR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 6~ USD 10 |
| Détails d'emballage: | boîte + spone + carton de boursouflure |
| Délai de livraison: | 3-5 jours ouvrables |
| Conditions de paiement: | T/T, Western Union, MoneyGram, paypal, L/C |
| Capacité d'approvisionnement: | 30000pcs/month |
|
Détail Infomation |
|||
| Vitesse: | 10Gbps | Distance de transmission: | 300m |
|---|---|---|---|
| Mode de fibre: | À plusieurs modes de fonctionnement | Marque compatible de commutateur: | CISCO/HP/Huawei/H3C/Juniper/ZTE/........ |
| Catégorie: | Catégorie commerciale/catégorie industrielle | Longueur d'onde: | 850nm |
| Surligner: | module optique d'émetteur-récepteur de 10Gbps SFP+,émetteur-récepteur de 10G SFP+,850nm 300M Optical Transceiver Module |
||
Description de produit
module optique d'émetteur-récepteur de 10Gbps 850nm 300M SFP+ compatible avec CISCO/HP/H3C/genévrier/Huawei
Description
Cet 850 émetteur-récepteur du nanomètre VCSEL 10Gigabit SFP+ est conçu pour transmettre et recevoir des données optiques plus de fibre optique à plusieurs modes de fonctionnement de 50/125μm ou de 62.5/125μm (tableau 1).
| Type de fibre | Largeur de bande modèle minimum @850nm (Mégahertz-kilomètres) | Plage de fonctionnement (mètres) |
| 62.5um MMF | 160 | 2~26 |
| 200 | 2~33 | |
| 50um MMF | 400 | 2~66 |
| 500 | 2~82 | |
| 2000 | 2~300 |
L'interface électrique de module de SR de SFP+ est conforme selon des caractéristiques électriques de SFI. L'impédance d'entrée d'émetteur et de sortie de récepteur est de 100 ohms de différentielle. Les lignes de données sont intérieurement C.A. couplées. Le module fournit l'arrêt différentiel et ramène le différentiel à la conversion de mode commune pour l'arrêt de signal de qualité et le bas IEM. SFI actionne typiquement plus de 200 millimètres de matériel FR4 amélioré ou jusqu'à environ 150mmof FR4 standard avec un connecteur.
L'émetteur convertit 10Gbit/s des données électriques périodiques de PECL ou de CML en données optiques périodiques conformes avec la norme de the10GBASE-SR. Un collecteur ouvert compatible transmettent le débronchement (Tx_Dis) est fourni. Une logique « 1, » ou aucune connexion sur cette goupille ne désactivera le laser de la transmission. Une logique « 0" sur cette goupille fournit le fonctionnement normal. L'émetteur a une boucle d'avertissement interne de puissance automatique (RPA) pour assurer la puissance de sortie optique constante à travers des variations de tension et de température d'alimentation. Un collecteur ouvert compatible transmettent le défaut (TFault) est fourni. TX_Fault est un contact de sortie de module qui si haut, indique que l'émetteur de module a détecté une condition de panne liée à l'opération ou à la sécurité de laser. Le contact de sortie de TX_Fault est un drain/collecteur ouverts et sera tiré vers le haut au Vcc_Host dans le centre serveur avec une résistance dans le kΩ de la gamme 4.7-10.
TX_Disable est un contact d'entrée de module. Quand TX_Disable est haut affirmé ou à gauche ouvert, la sortie d'émetteur de module de SFP+ sera arrêtée. Ce contact sera tiré vers le haut à VccT avec un kΩ 4,7 à la résistance de 10 kΩ que le récepteur convertit des données optiques de la publication périodique 10Gbit/s en données électriques périodiques de PECL/CML. Une perte compatible de collecteur ouvert de signal est fournie. Rx_LOS quand indique haut un niveau de signal optique ci-dessous qui a spécifié dans la norme appropriée. Le contact de Rx_LOS est un résultat ouvert de drain/collecteur et sera tiré vers le haut à Vcc_Host dans le centre serveur avec une résistance dans le kΩ de la gamme 4.7-10, ou avec un arrêt actif. Le filtrage d'alimentation d'énergie est recommandé pour l'émetteur et le récepteur. Le signal de Rx_LOS est prévu comme indication préliminaire au système dans lequel le SFP+ est installé que la force du signal reçue est au-dessous de la gamme spécifique. Tels d'une indication points typiquement aux câbles non-installés, les câbles cassés, ou un handicapé, échouer ou actionnés outre de l'émetteur à l'extrémité du câble.
Caractéristiques
- Interface optique conforme à IEEE 802.3ae
- Interface électrique conforme à SFF-8431
- Que l'on peut brancher chaud
- émetteur de 850nm VCSEL, détecteur photoélectrique de PIN
- Longueur de lien maximum de 300m le 2000 MHz/km MMF
- Température de carter fonctionnante : °C 0 à 70
- Consommation de puissance faible
- Longueur de lien maximum de 300m le 2000 MHz/km MMF
- Logement entièrement métallique pour la représentation supérieure d'IEM
- Des progiciels avancés permettent à l'information de chiffrage de système de client d'être stockée dans l'émetteur-récepteur
- La solution rentable de SFP+, permet des densités plus élevées de port et une plus grande largeur de bande
- RoHS6 conforme (sans plomb)
Applications
- 10GBASE-SR à 10.3125Gbps
- 10GBASE-SW à 9.953Gbps
- D'autres liens optiques
Capacités absolues
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité |
Réf.
|
|
Approvisionnement maximum Voltag
|
Vcc
|
-0,5
|
4,7
|
V
|
||
|
Température de stockage
|
SOLIDES TOTAUX | -40 | 85 |
°C
|
||
|
Température de fonctionnement de cas
|
Tcase
|
-5 | 70 | °C |
Dimension
Conformez-vous à SFF-8432 rev5.0, les spécifications que l'on peut brancher améliorées de facteur de forme.
