Splitter PLC à montage en rack pour fibre optique | Distribution de signal fibre optique pour une vaste sélection et d'excellents prix
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Spécifications du répartiteur PLC à fibre optique à montage en rack |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | Western Union, T/T,/Paypal |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Répartiteur PLC à fibre optique monté en rack | Distribution de signaux à fibre optique pour PON et | Longueur d'onde de fonctionnement ((nm): | 1260 | 1650 |
|---|---|---|---|
| Type（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perte de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perte de retour minimale (dB): | 55 | Type de fibre: | ITU-T G657A1, G657A2 et G.652D |
| Stabilité de la température maximale (dB): | 0.5 (typiquement 0.3)) | Température de fonctionnement (℃): | -40 ~ +85 |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Diviseur optique de PLC de fibre de bâti de support,Répartiteur de distribution de signal fibre optique,Splitter PLC avec garantie |
||
Description de produit

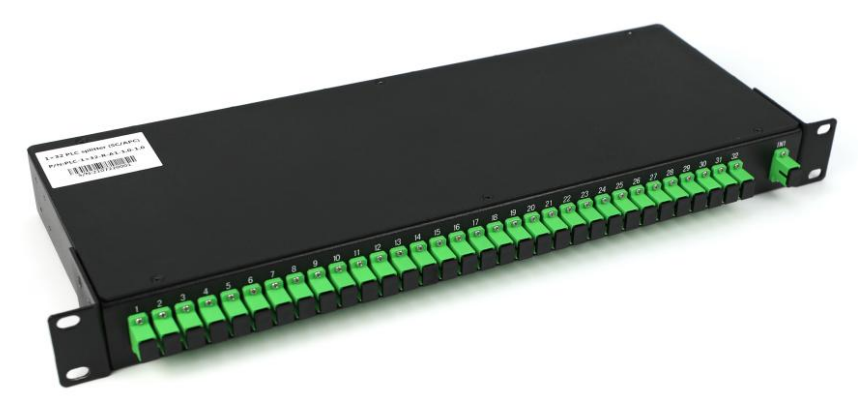

Disjoncteur PLC à fibre optique monté sur rack
Solution professionnelle de distribution de signaux en fibre optique pour les télécommunications et l'infrastructure réseau.
Vue d'ensemble du produit
Le Rack Mount PLC (Planar Lightwave Circuit) Splitter est un dispositif de distribution d'énergie basé sur une technologie de base de quartz intégrée.PLC à mode unique 1×N et 2×N Splitters divisent uniformément les signaux optiques d'une ou deux entrées à plusieurs sorties, et peut être actionné à l'envers pour combiner plusieurs signaux en une ou deux fibres.
Applications
- Secteur des télécommunications
- Systèmes PON
- FTTH (Fibre à la maison)
- Télécommunications
- Transmission vidéo
Principales caractéristiques
- Longueur d'onde de l'opération à large bande
- Faible perte d'insertion
- Faible PDL (perte dépendante de la polarisation)
- Conception compacte
- Une bonne homogénéité de canal en canal
- Haute fiabilité et stabilité
Spécifications techniques
Paramètres généraux
| Paramètre | Valeur |
|---|---|
| Longueur d'onde de travail (nm) | 1260 à 1650 |
| Type de fibre | L'UIT-T G657A1, G657A2 et G.652D |
| Stabilité à température maximale (dB) | 0.5 (typiquement 0,3) |
| Température de fonctionnement (°C) | -40 ~ +85 |
| Température de stockage (°C) | -40 ~ +85 |
Toutes les mesures sont effectuées à température ambiante et les connecteurs ne sont pas inclus.
Spécifications des performances - Type 1 × N
| Type (1 × N) | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Perte maximale d'insertion (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformité maximale (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Spécifications des performances - Type 2×N
| Type (2 × N) | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Perte maximale d'insertion (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformité maximale (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Toutes les mesures sont effectuées à température ambiante, hors connecteurs.
Dimensions de l'emballage
1×N Type d'emballage
| Type de colis | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Pour les véhicules à moteur à commande numérique: | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module de boîte en plastique (L × W × H mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
2×N Type d'emballage
| Type de colis | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Pour les véhicules à moteur à commande numérique: | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Module de boîte en plastique (L × W × H mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
Images du produit
Pourquoi choisir TAKFLY?
- Plus de 26 ans d'expérience dans la fabrication de produits en fibre optique
- 450 ouvriers de montage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs en R & D dévoués à l'innovation
- 16 Allemagne a importé des machines à injection et des lignes de production
- Plus de 30 machines d'essai, y compris les instruments d'essai OTDR, 3D, VFL, IL&RL
- Équipement d'essai complet: testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, contrôleurs de lumière
- La marque OEM est acceptée
- Participation à l'exposition mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonésie, exposition électronique de source mondiale
Contrôle de la qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus
- Contrôles complets de la production à moitié terminée
- Inspection complète du produit fini avant emballage
- Contrôles ponctuels avant expédition
Informations relatives à la livraison
- Échantillons: 1-3 jours ouvrables
- Commandes de production de masse: 3-7 jours ouvrables
- Emballage: sacs en plastique, cartons et palettes disponibles sur demande
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
R1: Veuillez fournir votre adresse électronique ou vos coordonnées sur notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2: Puis-je négocier les prix?
R2: Oui, nous pouvons envisager des réductions pour des cargaisons de marchandises mixtes en conteneurs multiples.
Q3: Combien seront les frais d'expédition?
R3: Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous fournirons des frais sur demande.
Q4: Puis-je vous rendre visite?
A4: Bien sûr! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Et s'il y a un problème de qualité lorsque nous recevons les marchandises?
A5: Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence.ainsi que la mise en œuvre d'améliorations de la qualité pour la production future.
Q6: Quelles sont vos conditions d'emballage?
R6: Nous emballons généralement les marchandises dans des boîtes à blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7: Quelles sont vos conditions de paiement?
A7: T/T 30% comme dépôt, et 70% de solde avant livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8: Quelles sont vos conditions de livraison?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Et votre délai de livraison?
R9: Généralement 5-7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de commande.
Q10: Pouvez-vous produire selon les échantillons?
A10: Oui, nous pouvons fabriquer des produits sur la base de vos échantillons ou dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment!
