1*N Fibre Optique 9/125 um Monomode PLC (Planar Lightwave Circuit) Splitter
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Diviseur planaire de circuit d'onde lumineuse de PLC |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Séparateur planaire de circuit d'onde lumineuse de PLC de mode unitaire optique de la fibre 1*32 | Longueur d'onde de fonctionnement ((nm): | 1260 | 1650 |
|---|---|---|---|
| Type（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Perte de Max.Insertion (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Perte de retour minimale (dB): | 55 | Type de fibre: | ITU-T G657A1, G657A2 et G.652D |
| Stabilité de la température maximale (dB): | 0.5 (typiquement 0.3)) | Température de fonctionnement (℃): | -40 ~ +85 |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | séparateur PLC à mode unique,Fibre optique 9/125 um splitter,Circuits à ondes lumineuses planes |
||
Description de produit
1 × 32 Fibre optique 9/125 μm Splitter PLC à mode unique
Le séparateur PLC (Planar Lightwave Circuit) est un dispositif de distribution d'énergie haute performance basé sur une technologie de substrat de quartz intégré.Ces séparateurs à mode unique 1 × N et 2 × N divisent uniformément les signaux optiques d'une ou deux entrées en plusieurs sorties, et peut également fonctionner à l'envers pour combiner plusieurs signaux en une ou deux fibres.
Applications
- Réseaux de télécommunications
- Systèmes PON (réseau optique passif)
- Déploiements de FTTH (Fibre à domicile)
- Systèmes de distribution CATV
- Réseaux de transmission vidéo
Principales caractéristiques
- Plage de longueur d'onde de l'opération à large bande
- Faible rendement de perte d'insertion
- Perte minimale liée à la polarisation (PDL)
- Conception compacte et économique
- Excellente homogénéité de canal à canal
- Haute fiabilité et stabilité à long terme
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Longueur d'onde de travail (nm) | 1260 à 1650 |
| Type de fibre | L'UIT-T G657A1, G657A2 et G.652D |
| Stabilité à température maximale (dB) | 0.5 (typiquement 0,3) |
| Température de fonctionnement (°C) | -40 ~ +85 |
| Température de stockage (°C) | -40 ~ +85 |
1×N Performance du séparateur
| Le type | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Perte maximale d'insertion (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Uniformité maximale (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Performance du séparateur
| Le type | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Perte maximale d'insertion (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Uniformité maximale (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Remarque: toutes les mesures sont effectuées à température ambiante et les connecteurs ne sont pas inclus.
Dimensions de l'emballage
1×N Emballage à fendre
| Type de colis | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Boîte métallique mini-module (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Boîte en plastique de module (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
2×N Emballage à déchiquetage
| Type de colis | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Boîte métallique de base (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Boîte métallique mini-module (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Boîte en plastique de module (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |

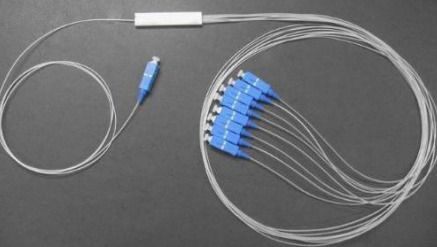

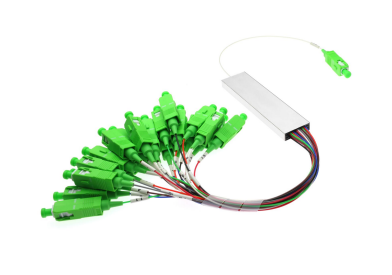

Images du produit
Pourquoi choisir TAKFLY?
- Plus de 26 ans d'expérience dans la fabrication de fibres optiques
- 450 ouvriers d'assemblage expérimentés avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs dévoués à la R & D qui stimulent l'innovation
- 16 Machines à injection et lignes de production importées d'Allemagne
- Plus de 30 machines d'essai avancées, y compris les instruments d'essai OTDR, 3D, VFL, IL&RL
- Équipement complet d'essai de qualité: testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, contrôleurs de lumière
- La marque OEM est acceptée
- Participation à l'exposition mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonésie, exposition électronique de source mondiale
Processus de contrôle de la qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus
- Contrôles complets de la production à moitié terminée
- Inspection complète du produit fini avant emballage
- Contrôles ponctuels avant expédition
Informations relatives à la livraison
- Échantillons: 1-3 jours ouvrables
- Commandes de production de masse: 3-7 jours ouvrables
- Emballage: sacs en plastique, cartons et palettes disponibles sur demande
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
R1: Veuillez fournir votre adresse électronique ou vos coordonnées sur notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2: Puis-je négocier les prix?
R2: Oui, nous pouvons envisager des réductions pour des cargaisons de marchandises mixtes en conteneurs multiples.
Q3: Combien seront les frais d'expédition?
R3: Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous fournirons des frais sur demande.
Q4: Puis-je vous rendre visite?
A4: Bien sûr! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Et s'il y a un problème de qualité lorsque nous recevons les marchandises?
A5: Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence.ainsi que la mise en œuvre d'améliorations de la qualité pour la production future.
Q6: Quelles sont vos conditions d'emballage?
R6: Nous emballons généralement les marchandises dans des boîtes à blister et des cartons, mais nous pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7: Quelles sont vos conditions de paiement?
A7: T/T 30% comme dépôt, et 70% de solde avant livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8: Quelles sont vos conditions de livraison?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Et votre délai de livraison?
R9: Généralement 5-7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité de commande.
Q10: Pouvez-vous produire selon les échantillons?
A10: Oui, nous pouvons fabriquer des produits sur la base de vos échantillons ou dessins techniques.
