Panneau de brassage MPO haute densité et montage en rack nouvellement conçus | Assemblages de câbles MPO | Pour la solution de réseau fibre
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Panneau de brassage MPO haute densité et montage en rack nouvellement conçus | Assemblages de câbles |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Panneau de brassage MPO haute densité et montage en rack nouvellement conçus | Assemblages de câbles | Type de visage d'extrémité: | UPC et APC ; PC et APC |
|---|---|---|---|
| Type de fibre: | SM ((G652、G655、G657);MM ((OM1-OM5) | Diamètre du câble: | 2.0、3.0 ou sur mesure (simplex/duplex) |
| Perte d'insertion: | DB du ≤ 0,3 | Perte de retour: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Répétabilité: | ≤ 0,1 | Longueur d'onde: | SM:1310/1550 MM:850/1300 |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Température de stockage: | -40 ℃ ~ 80 ℃ |
| Matériau de gaine externe: | PVC, LSZH | Rayon de courbure (statique/dynamique): | 10D/20D |
| Longueur: | Personnalisé | Marque de fibre: | Corning, YOFC, OFS, Draka |
| Mettre en évidence: | Panneau de patch MPO à haute densité,assemblages de câbles MPO montés sur rack,solution MPO de réseau de fibres |
||
Description de produit

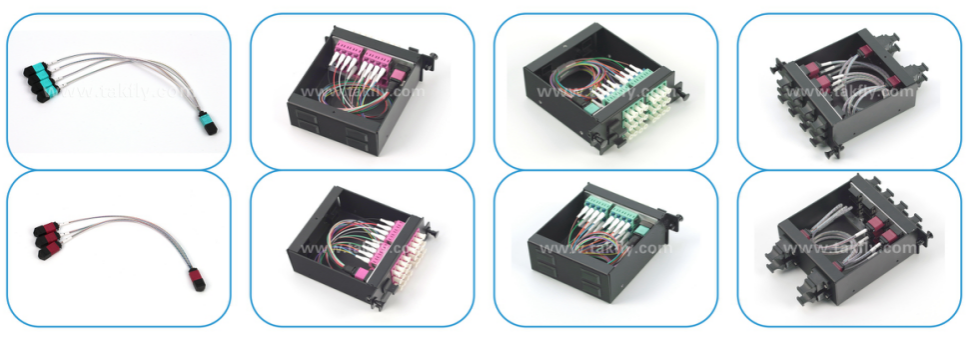

Panneau de brassage MPO haute densité et montage en rack
Nouveau panneau de brassage fibre MPO/MTP haute densité de 1U-19 pouces conçu pour les applications de grands centres de données, les installations MDF, les zones de câblage IDF, les connexions de backbone fibre optique, la gestion des unités de distribution fibre optique et d'autres environnements fibre intégrés haute densité.
Ce panneau de brassage MPO/MTP 1U 19 pouces peut accueillir 4 modules cassettes pré-connectés, avec une capacité maximale de 1152 cœurs pour l'interface MPO ou 96 cœurs pour l'interface LC. Chaque boîte de module pré-terminée indépendante est placée dans le cadre de distribution fibre optique pour compléter l'assemblage complet du panneau de brassage.
Applications
- Systèmes de câblage denses de communication fibre optique entre bâtiments
- Interconnexion de liens optiques dans les équipements actifs optiques pour le câblage LAN
- Stations de base de télécommunication
- Salles de centres de données dans les zones industrielles
- Salles de centres de données dans les bâtiments commerciaux
- Systèmes CATV
- Réseaux LAN
- Réseaux WAN
- Déploiements FTTX
Caractéristiques clés
- Installé dans des armoires de montage en rack 19 pouces pour la gestion centralisée des modules cassettes
- Conception haute densité 1U avec une capacité de 1152 fibres (MPO) ou 96 fibres (LC)
- Port d'entrée disponible sur le panneau avant ou arrière, port de sortie sur le panneau avant
- Connecteurs MPO/MTP mâles ou femelles disponibles avec positionnement précis des broches et adaptateurs
- Conception modulaire avec structure de verrouillage enfichable et identification claire de la séquence des lignes
- Matériau en alliage d'aluminium de haute qualité avec surface à revêtement électrostatique
- Construction compacte, légère, résistante aux chocs, ignifuge et résistante à la corrosion
Schémas de configuration
Configuration Modèle A1
| Capacité cassette LGX | LGX | Capacité totale | Type de connecteur | Taille | Application |
|---|---|---|---|---|---|
| R: 72F MPO×4 pcs T: 24F MPO×12 pcs =288F |
4 | 1152F | MPO×16×4 | 1U | 1 cassette LGX A1 se connecte avec 12 cassettes LGX C3 |
Configuration Modèle A2
| Capacité cassette LGX | LGX | Capacité totale | Type de connecteur | Taille | Application |
|---|---|---|---|---|---|
| R: 72F MPO×4 pcs T: 48F MPO×6 pcs=288F |
4 | 1152F | MPO×10×4 | 1U | 1 cassette LGX A2 se connecte avec 3 cassettes LGX C1 |
Configuration Modèle B1
| Capacité cassette LGX | LGX | Capacité totale | Type de connecteur | Taille | Application |
|---|---|---|---|---|---|
| R: 72F MPO×1 pc T: 16F MPO×3 pcs + 24F MPO×1 pc=72F |
4 | 288F | MPO×5×4 | 1U | Se connecte avec des appareils de transmission 400G et des cassettes LGX C3 |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Type de fibre | SM (G652, G655, G657); MM (OM1-OM5) |
| Connecteur | MPO/MTP mâle/femelle, LC |
| Diamètre du câble | Rond mini: Max 4,5 mm; Ruban: Max 3,0×5,0 mm; 0,9/0,6 |
| Perte d'insertion | Standard: ≤0,35/0,7dB; Faible perte: ≤0,2/0,35dB; LC: ≤0,3dB |
| Perte de retour | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| Longueur d'onde de test | SM: 1310/1550nm; MM: 850/1300nm |
| Dimensions | Boîtier module: 93×100×39mm; Boîtier machine: 482×200×44,2mm |
| Matériau | Aluminium |
Informations sur l'emballage
| Poids | Dimensions boîte intérieure | Dimensions boîte extérieure | Poids par carton |
|---|---|---|---|
| 1,5 kg | 500×280×80mm | 510×300×420mm | 11 kg |
Pourquoi choisir TAKFLY?
Fabrication professionnelle
- Plus de 26 ans d'expérience dans la fabrication de produits fibre optique
- Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- Plus de 10 ingénieurs R&D
- 16 machines d'injection et lignes de production importées d'Allemagne
- Plus de 30 machines de test, y compris des testeurs OTDR, 3D, VFL, IL&RL
- Marquage OEM disponible
- Participation à des expositions mondiales
Contrôle qualité
- Inspection des matières premières à réception
- Inspection complète après chaque processus de production
- Contrôles qualité à mi-production
- Inspection du produit fini avant emballage
- Contrôles ponctuels avant expédition
Livraison
- Échantillons: 1-3 jours ouvrables
- Production de masse: 3-7 jours ouvrables
- Options d'emballage flexibles disponibles
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
R1: Veuillez fournir votre adresse e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2: Puis-je négocier les prix?
R2: Oui, nous offrons des réductions pour les chargements de plusieurs conteneurs de marchandises mixtes.
Q3: Combien coûteront les frais d'expédition?
R3: Les frais d'expédition dépendent de la taille et de la méthode d'expédition. Nous fournissons des devis sur demande.
Q4: Puis-je visiter votre usine?
R4: Oui, notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Que faire s'il y a des problèmes de qualité avec les marchandises?
R5: En cas de problèmes de qualité, veuillez fournir des photos à notre service QC pour analyse et résolution. Nous améliorons continuellement nos processus de qualité.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment!
