Compteur de puissance optique PON | Pour les réseaux GPON /EPON et XGPON/ XGSPON
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Wattmètre optique PON |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Compteur de puissance optique PON | Pour les réseaux GPON /EPON et XGPON/ XGSPON | Zone de passage (nanomètre): | 1470 nm ~ 1505 nm |
|---|---|---|---|
| Matériel: | -40dBm~+10dBm | Isolation @ 1490/1550 (dB): | >40dB |
| Type de connecteurConnecteur optique: | Adaptateur universel FC/SC/ST Interchangeable/2,5 | Type de fibre: | SM 9/125um |
| Température de fonctionnement ((°C): | -10℃~60℃ | Poids: | 425g |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Compteur de puissance optique PON pour réseaux GPON,compteur de puissance optique EPON avec garantie,outil de fibre optique réseau XGSPON |
||
Description de produit

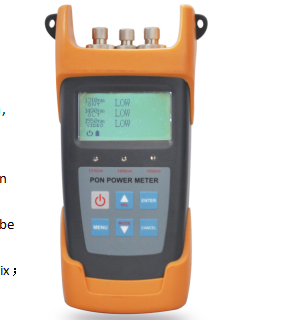

Compteur de puissance optique PON pour réseaux GPON/EPON et XGPON/XGSPON
Le wattmètre optique 10G XGS PON peut mesurer les valeurs de puissance des signaux de liaison montante et descendante dans les réseaux GPON/EPON et XGPON/XGSPON, ainsi que mesurer la longueur d'onde de la puissance du signal de liaison descendante à 1490/1550/1577 nm.
Présentation du produit
Conçu pour les applications et la maintenance FTTx, ce wattmètre teste et estime simultanément les signaux voix, données et vidéo. C'est un outil essentiel pour la construction et la maintenance des projets PON.
Applications
- Utiliser comme câble de lancement/réception OTDR
- Testez la perte de liaison avec un OTDR
- Mesurer la perte d'insertion et la réflectance des connecteurs proches/éloignés
- Suppresseur d'impulsions pour la première réflexion au début de la fibre
Principales fonctionnalités
- Mesure et affichage simultanés des signaux voix, données et vidéo sur BPON/EPON/GPON
- Mesure simultanée pour les trois longueurs d'onde (1 490 nm, 1 550 nm, 1 310 nm)
- Mesure en mode rafale de 1310 nm en amont
- Connectivité logicielle PC pour le réglage du seuil, le transfert de données et l'étalonnage de la longueur d'onde
- Port de communication USB pour le transfert de données vers PC
- Stocke 1 000 éléments de mesure dans un appareil ou un ordinateur
- Wattmètre optique et VFL avec un port (modèle 3213A)
- Affichage chinois/anglais en option
- 10 ensembles de seuils différents avec LED d'état (Réussite, Avertissement, Échec)
- Fonction d'arrêt automatique après 10 minutes (activable/désactivable)
- Conception de clé ergonomique avec une sensibilité élevée
- Conception compacte et légère
- Plusieurs modèles disponibles pour différentes fonctions
Spécifications techniques
Module PON
| Paramètre | Spécification |
|---|---|
| 1310 Mesure en amont | |
| Zone de passage (nm) | 1260 nm ~ 1360 nm |
| Plage de mesure (dBm) | -40dBm~+10dBm |
| Puissance de sortie (max) | 15dBm |
| Isolation à 1 490/1 550 (dB) | >40dB |
| Erreur de mesure en mode rafale | <±0,5dB |
| 1490 Mesure en aval | |
| Zone de passage (nm) | 1470 nm ~ 1505 nm |
| Plage de mesure (dBm) | -40dBm~+10dBm |
| Puissance de sortie (max) | 15dBm |
| Isolation à 1 310/1 550 (dB) | >40dB |
| 1550 Mesure en aval | |
| Zone de passage (nm) | 1535 nm ~ 1570 nm |
| Plage de mesure (dBm) | -40dBm~+10dBm |
| Puissance de sortie (max) | 25dBm |
| Isolement à 1310/1490 nm | >40dB |
| Précision des mesures | |
| Incertitude connaturelle (dB) | ±0,5dB |
| Linéarité (dB) | ±0,1dB |
| Passage par la perte d'insertion (dB) | <1,5dB |
| Informations générales | |
| Type de détecteur | InGaAs |
| Connecteur optique | Adaptateur universel FC/SC/ST Interchangeable/2,5 |
| Type de fibre | SM9/125um |
| Unité de mesure | dB/dBm/xW |
| Résolution (dB) | 0,01 dB |
| Tension de fonctionnement (V) | C.C 3,3 V ~ 5,5 V |
| Alimentation | 3 piles 1,5 V |
| Durée de fonctionnement en continu (h) | PON:90h OPM:100h VFL:50h |
| Température de fonctionnement (℃) | -10 ℃ ~ 60 ℃ |
| Température de stockage (℃) | -25 ℃ ~ 70 ℃ |
| Poids (kg) | 425g |
Remarque : la durée de fonctionnement de la batterie concerne uniquement l'instrument qui n'allume pas le rétroéclairage. Si le rétroéclairage s'allume, la durée de fonctionnement sera raccourcie.
Module de compteur de puissance optique normal
| Paramètre | Spécification |
|---|---|
| Précision des mesures | |
| Incertitude connaturelle (dB) | ±0,5dB |
| Linéarité (dB) | ±0,1dB |
| Plage de mesure (dBm) | -70dBm~+6dBm |
| Informations générales | |
| Unité de mesure | dB/dBm |
| Résolution (dB) | 0,01 dB |
| Longueur d'onde d'étalonnage (nm) | 1310/1490/1550/1625 |
| Type de détecteur | InGaAs |
| Connecteur optique | Adaptateur universel FC/SC/ST Interchangeable/2,5 |
Module VFL
| Paramètre | Spécification |
|---|---|
| Puissance de sortie | >0,5 mW |
| Longueur d'onde | 650 nm |
| Connecteur optique | Adaptateur universel FC/SC/ST Interchangeable/2,5 |
| Type de fibre | SM/MM |
Forfait Standard
| Article | Description | Quantité |
|---|---|---|
| 1 | Testeur PON | 1 unité |
| 2 | Manuel d'utilisation | 1 pièce |
| 3 | Câble USB | 1 pièce |
| 4 | CD du logiciel | 1 pièce |
| 5 | Pile AA 1,5 V | 3 pièces |
