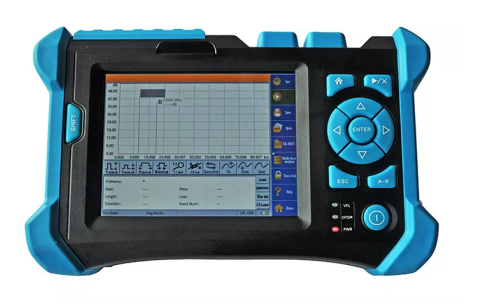

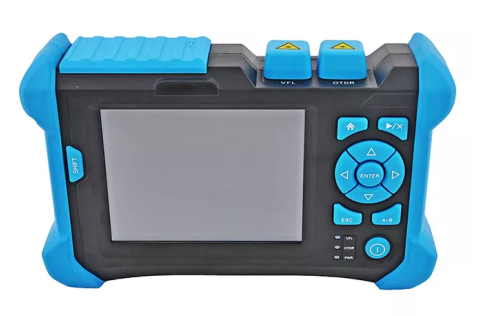

Réflectomètre optique du domaine temporel. Équipement de test OTDR. Performance puissante et fonctionnement plus facile. Travail efficace.
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Réflectomètre du domaine temporel optique |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Réflectomètre optique dans le domaine temporel | Équipement de test OTDR | Performances puissantes, | Longueur d'onde: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Interface optique: | FC/UPC (PC et APC sont sélectionnables) | Interface de données: | Interface USB, interface carte SD |
| Port de communication: | USB | Distance maximale de test: | à 3KM |
| Température de fonctionnement ((°C): | -10～+50°C | Dimension (H x L x P): | 150x235x66mm |
| Poids: | 1,5 kg | Marque de fibre: | Corning, YOFC, OFS, Draka |
| Mettre en évidence: | Équipement d'essai OTDR avec garantie,Réflectomètre optique à domaine temporel pour fibres optiques,Performance élevée du testeur OTDR |
||
Description de produit
Un réflectomètre optique dans le domaine temporel (OTDR) est un instrument crucial utilisé pour caractériser et tester les fibres optiques, aidant à identifier les défauts, à mesurer les pertes et à garantir l'intégrité des réseaux de fibres optiques.
Présentation du réflectomètre optique dans le domaine temporel
Conçu pour répondre aux exigences de mesure pour FTTx, les réseaux métropolitains, les réseaux fédérateurs et d'autres applications de réseaux optiques.

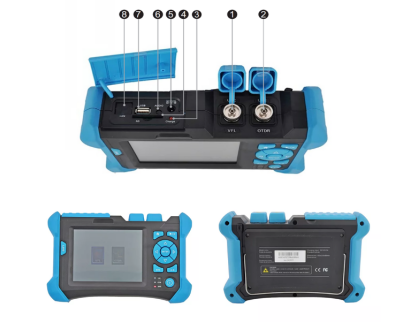

Applications du réflectomètre optique dans le domaine temporel
- Interface optique 1/VFL
- Interface optique 2/OTDR
- Indicateur de charge
- Interface de carte SD
- Interface de l'adaptateur secteur
- Interface pour écouteurs
- Interface USB
- Interface Ethernet
Caractéristiques du réflectomètre optique dans le domaine temporel
- Grand écran tactile avec touches de raccourci pour une utilisation facile
- Batterie au lithium polymère de grande capacité avec des heures de travail prolongées
- Tests intelligents avec une opération simple et des fonctionnalités puissantes
- Carte mémoire + support de carte SD avec une capacité de stockage de traces étendue
- Capable de répondre aux exigences des tests FTTx
- Plusieurs options de longueur d'onde disponibles
- Conception de boîtier solide avec protection anti-poussière et antichoc
Spécifications techniques
| Longueur d'onde (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Plage dynamique (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Largeur d'impulsion (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Zone aveugle de l'événement (m) | 10 | ≤1,8 | ||
| Zone aveugle d'atténuation (m) | 20 | ≤10 | ||
| Afficher | Écran tactile ACL de 5,6 pouces | |||
| Linéarité (dB/dB) | ±0,05 | |||
| Seuil de perte (dB) | 0,05 | |||
| Taux de résolution des pertes (dB) | 0,01 | |||
| Rapport de résolution d'échantillonnage (m) | 0,125 à 8 | |||
| Point de prélèvement | 32K | |||
| Incertitude de distance (m) | ±(1 m + 5 x 10 x distance + intervalle d'échantillonnage) | |||
| Portée (km) | 0,3 à 180 | |||
| Durée(s) typique(s) de rafraîchissement en temps réel | 0,2 | |||
| Capacité mémoire de trace | Carte SD (4G), > 10 000 pièces | |||
| Durée de la mesure | Défini par l'utilisateur ; 5 secondes, 10 secondes, 15 secondes, 30 secondes, 1 minute, 2 minutes et 3 minutes sont sélectionnables | |||
Spécifications générales
| Dimension (H x L x P) | 150x235x66mm |
|---|---|
| Poids | 1,5 kg |
| Température | Température de fonctionnement -10°C à 50°C Température de la mémoire -40°C à 70°C |
| Humidité relative | 0% à 95% (sans condensation) |
| Alimentation | Batterie au lithium ; durée de travail continue ≥ 8 heures |
Catégorie d'interface
| Interface optique | FC/UPC (PC et APC sont sélectionnables) |
|---|---|
| Interface de données | Interface USB, interface carte SD |
VFL d'orientation de défaillance visible
| Longueur d'onde | 650 nm |
|---|---|
| Puissance de sortie (dBm) | ≥ -3 |
| Distance maximale de test | à 3KM |
Capacités du compteur OTDR
- Mode de mesure automatique : réglage automatique des paramètres, sauvegarde des données de trace et analyse
- Mode de mesure multi-longueurs d'onde : analyse de l'atténuation des fibres sous différentes longueurs d'onde
- Fonction de fixation des traces : comparaison des traces sur le même écran pour l'installation de fibres multicœurs
- Fonction d'analyse multi-longueurs d'onde : comparaison et analyse des fichiers de trace
- Tests en ligne FTTx avec identification du répartiteur et de l'extrémité de la fibre
- Batterie rechargeable lithium-ion de grande capacité avec plus de 8 heures d'autonomie en veille
- Format de fichier Bellcore (.sor) avec stockage de plus de 10 000 traces
- Détection de lumière de communication pour la protection des équipements
- Détection de l'état de connexion pour la surveillance de l'état de l'instrumentation
- Commutation flexible entre les modes de mesure en temps réel et moyen
Logiciel PC de gestion des traces OTDR
- Capacités de modification en masse et d’impression par lots
- Génération de rapports de test personnalisables
- Plusieurs modes d'impression : page unique, trace unique, lot, multi-traces, multi-formes d'onde
- Options d'impression personnalisées et configuration de la page
- Comparaison des différences de forme d'onde pour l'analyse des changements de paramètres
Réflectomètre optique dans le domaine temporel
Pourquoi choisir TAKFLY ?
- Plus de 26 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- 10+ Ingénieurs R&D dédiés à l’innovation
- 16 machines d'injection importées d'Allemagne et 16 lignes de production
- Plus de 30 machines de test, dont des instruments de test OTDR, 3D, VFL, IL&RL
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, et plus encore
Contrôle de qualité
- Inspection entrante des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles de production complets à moitié terminés
- Inspection complète du produit fini avant l’emballage
- Contrôles ponctuels avant expédition pour garantir la qualité
Informations de livraison
Échantillons :1-3 jours ouvrables
Ordre de production de masse :3-7 jours ouvrables
Conditionnement:Sac en plastique, carton et palette disponibles sur demande
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
A1 : Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour le catalogue et les prix.
Q2 : Puis-je négocier les prix ?
A2 : Oui, nous envisageons des remises pour plusieurs conteneurs de marchandises mélangées.
Q3 : À combien s’élèveront les frais d’expédition ?
A3 : Les frais d’expédition dépendent de la taille et de la méthode d’expédition. Nous fournissons des devis sur demande.
Q4 : Puis-je vous rendre visite ?
A4 : Oui, notre usine est à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
A5 : Si des problèmes de qualité surviennent, fournissez des photos pour notre référence. Notre département QC étudiera et fournira des solutions tout en mettant en œuvre de futures améliorations de la qualité.
Q6 : Quelles sont vos conditions d’emballage ?
A6 : L’emballage standard comprend une boîte blister et des cartons. Emballage personnalisé disponible selon les exigences du client.
Q7 : Quelles sont vos conditions de paiement ?
A7 : Dépôt T/T 30 %, solde de 70 % avant la livraison. Nous fournissons des photos du produit et du colis avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
A8 : EXW, FOB, CFR, CIF, DDU disponibles.
Q9 : Qu'en est-il de votre délai de livraison ?
A9 : Généralement 5 à 7 jours ouvrables après réception du paiement anticipé. Le calendrier spécifique dépend des articles et de la quantité commandée.
Q10 : Pouvez-vous produire selon les échantillons ?
A10 : Oui, nous pouvons produire sur la base de vos échantillons ou dessins techniques.
