Identificateur de fibre optique multifonction (OFI) FTTX pour la maintenance, l'installation et le dépannage
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Identificateur de fibre optique multifonction (OFI) FTTX pour la maintenance, l'installation et |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Identificateur de fibre optique multifonction (OFI) FTTX pour la maintenance, l'installation et | Plage de longueur d'onde identifiée: | 800-1700 nanomètre |
|---|---|---|---|
| Type de signal identifié: | CW, 270 Hz±5%, 1 kHz±5%, 2 kHz±5% | Type de détecteur: | Ø1 mm InGaAs 2 pièces |
| Direction du signal: | LED gauche et droite | Poids (g): | 200 |
| Dimension: | 196X30.5X27 | Température de fonctionnement: | -10 °C ~ +60 °C |
| Marque de fibre: | Corning, YOFC, OFS, Draka | ||
| Mettre en évidence: | Identifiant de fibre optique FTTX,outil multifonctionnel de fibre optique,OFI pour le dépannage de la fibre |
||
Description de produit
Identificateur de fibre optique multifonction FTTX (OFI)
Outil essentiel pour la maintenance, l'installation et le dépannage de la fibre optique. Permet aux techniciens d'identifier les fibres sous tension, de déterminer la direction du signal et de mesurer la puissance optique relative sans interrompre le service réseau.
Présentation du produit
Identifie rapidement la direction de transmission et affiche la puissance relative du noyau sans interrompre le service actuel. Reconnaît les tonalités de modulation, notamment 270 Hz, 1 kHz et 2 kHz, avec une tonalité audible continue.

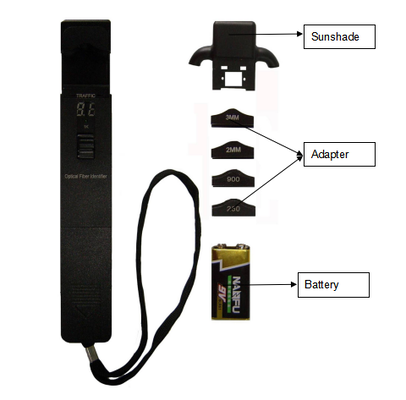

Quatre têtes d'adaptateur disponibles : Ø0,25, Ø0,9, Ø2,0 et Ø3,0. Alimenté par une pile alcaline 9V.
Principales fonctionnalités
- Taille portable et compacte et conception facile à utiliser
- Identifie efficacement la direction du trafic et la tonalité de fréquence (270 Hz, 1 KHz, 2 KHz) sans endommager la fibre
- Affichage de la puissance du cœur pour les fibres testées
- Faible perte de courbure et rendement élevé
- Adaptateurs faciles à remplacer (Ø0,25, Ø0,9, Ø2,0, Ø3,0)

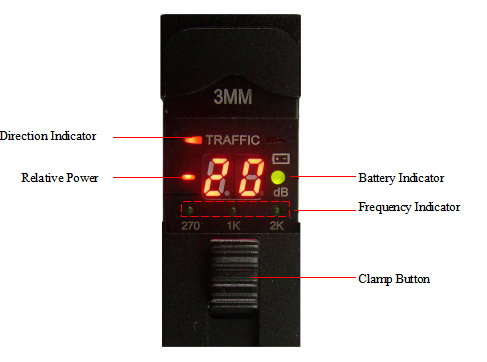

Description de la fonction
(1) Pince
Fixez et maintenez la fibre dans un endroit approprié.
(2) Bouton-poussoir de serrage
Poussez le bouton vers le haut et appuyez vers le bas pour fixer la tête de l'adaptateur. Appuyez à nouveau sur le bouton pour desserrer la tête de l'adaptateur.
(3) Indicateur LED
L'indicateur LED indique la direction du signal, la modulation et le niveau de la batterie.
Spécifications techniques
| Taper | Identificateur de fibre optique |
|---|---|
| Plage de longueurs d'onde identifiée | 800-1 700 nm |
| Type de signal identifié | CW, 270 Hz ± 5 %, 1 kHz ± 5 %, 2 kHz ± 5 % |
| Type de détecteur | Ø1mm InGaAs 2 pièces |
| Type d'adaptateur | Ø0,25 (fibre nue), Ø0,9 (câble Ø0,9), Ø2,0 (câble Ø2,0), Ø3,0 (câble Ø3,0) |
| Direction des signaux | LED gauche et droite |
| Plage de test unidirectionnel (dBm, fibre nue CW/0,9 mm) | -46~10(1310nm), -50~10(1550nm) |
| Plage de test de puissance du signal (dBm, fibre nue CW/0,9 mm) | -50~+10 |
| Affichage de la fréquence du signal (Hz) | 270, 1k, 2k |
| Plage de test de fréquence (dBm, valeur moyenne) | Ø0,9, Ø2,0, Ø3,0 : -30~0 (270 Hz, 1 kHz), -25 ~ 0 (2 kHz) Ø0,25 : -25~0 (1KHz,2KHz), -20~0 (2KHz) |
| Perte d'insertion (dB, valeur typique) | 0,8 (1 310 nm), 2,5 (1 550 nm) |
| Pile alcaline (V) | 9 |
| Température de fonctionnement (℃) | -10－+60 |
| Température de stockage (℃) | -25－+70 |
| Dimensions (mm) | 196X30.5X27 |
| Poids (g) | 200 |
Processus d'identification des fibres optiques
- Insérez la fibre dans la tête de l'adaptateur, appuyez sur le bouton pour verrouiller la pince et couvrir le pare-soleil.
- Lorsque le signal optique traverse la fibre, l'éclairage LED indique la direction du trafic avec une tonalité audible intermittente et affiche numériquement la puissance relative du noyau.
- Si aucun signal optique ne traverse la fibre, la LED reste éteinte et « LO » s'affiche en position d'alimentation principale
- Détecte la présence de tonalités modulées de 2 KHz, 1 KHz et 270 Hz avec une tonalité audible continue
Directives d'entretien
- Placer la fibre dans la rainure selon le type spécifique
- Nettoyer régulièrement la surface du détecteur avec des cotons-tiges pour éviter l'accumulation de poussière
- Retirez la batterie lorsque vous ne l'utilisez pas pendant de longues périodes
Image du produit
Pourquoi choisir TAKFLY ?
- Plus de 26 ans d'expérience dans la fabrication de produits à fibre optique
- Plus de 450 ouvriers d'assemblage avec plus de 3 ans d'expérience
- 10+ Ingénieurs R&D dédiés à l’innovation
- 16 machines d'injection importées d'Allemagne et 16 lignes de production
- Plus de 30 machines de test : instruments de test OTDR, 3D, VFL, IL&RL, testeurs de résistance à la tension, testeurs de résistance à l'écrasement, testeurs de wattmètre, vérificateurs de lumière
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Contrôle de qualité
- Inspection entrante des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles de production complets à moitié terminés
- Inspection complète du produit fini avant l’emballage
- Contrôles ponctuels avant expédition pour garantir la qualité
Informations de livraison
Échantillons : 1 à 3 jours ouvrables
Commande de production de masse : 3 à 7 jours ouvrables
Emballage : Sac en plastique, carton et palette disponibles sur demande
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
A1 : Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour le catalogue et les prix.
Q2 : Puis-je négocier les prix ?
A2 : Oui, nous envisageons des remises pour plusieurs conteneurs de marchandises mélangées.
Q3 : À combien s’élèveront les frais d’expédition ?
A3 : Les frais d’expédition dépendent de la taille et de la méthode d’expédition. Nous fournissons des devis sur demande.
Q4 : Puis-je vous rendre visite ?
A4 : Oui, notre usine est à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
A5 : Si des problèmes de qualité surviennent, fournissez des photos pour notre référence. Notre département QC étudiera et fournira des solutions tout en mettant en œuvre de futures améliorations de la qualité.
Q6 : Quelles sont vos conditions d’emballage ?
A6 : L’emballage standard comprend une boîte blister et des cartons. Emballage personnalisé disponible selon les exigences du client.
Q7 : Quelles sont vos conditions de paiement ?
A7 : Dépôt T/T 30 %, solde de 70 % avant la livraison. Nous fournissons des photos du produit et du colis avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
A8 : EXW, FOB, CFR, CIF, DDU disponibles.
Q9 : Qu'en est-il de votre délai de livraison ?
A9 : Généralement 5 à 7 jours ouvrables après réception du paiement anticipé. Le calendrier spécifique dépend des articles et de la quantité commandée.
Q10 : Pouvez-vous produire selon les échantillons ?
A10 : Oui, nous pouvons produire sur la base de vos échantillons ou dessins techniques.
