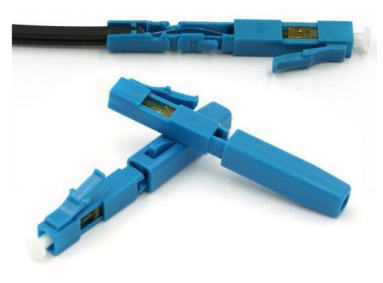

Connecteur rapide à fibre installable sur site LC/UPC assemblé sur site FTTH (UPC intégré) pour câble de dérivation intérieur
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Connecteur rapide à fibre installable sur site LC/UPC assemblé sur site FTTH (UPC intégré) pour câbl |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Connecteur rapide à fibre installable sur site LC/UPC assemblé sur site FTTH (UPC intégré) pour câbl | Diamètre des fibres: | Câble de dérivation 2.0*3.0mm |
|---|---|---|---|
| Face d'extrémité polie: | CUP/APC | Perte d'insertion:: | Valeur moyenne≤0,25 dB, valeur maximale≤0,4 dB Min |
| Perte de retour:: | >45dB, Typ.>50dB (polissage UPC fibre SM) | Résistance à la traction :: | <30N (<0,2dB avec pression impressionnée) |
| Température de fonctionnement: | -40 °C ~ +85 °C | Marque de fibre: | Corning, YOFC, OFS, Draka |
| Mettre en évidence: | Connecteur LC/UPC monté sur le terrain par FTTH,connecteur à fibre rapide pour câble de chute intérieur,connecteur à fibre optique UPC intégré |
||
Description de produit
Connecteur rapide à fibre fibre optique (UPC intégré) FTTH monté sur le terrain LC/UPC
Le connecteur optique rapide utilise la dernière génération de technologie de terminal rapide.les performances optiques et mécaniques répondent aux normes du patchcord et permettent l'épissage mécanique sur place pour la création du patchcord.
Applications
- Connexions de bureau de l'environnement LAN
- Réseau d'accès optique
- Applications en fibre optique vers l'abonné (FTTX)
- Panneaux de patch
- Termination directe de l'équipement
- Réseaux FTTx
- Reconstruction du câblage de la salle des équipements optiques
Principales caractéristiques
- Tête de fibre installée en usine
- Pas besoin d'époxy ou de polissage
- Termination rapide et facile de la fibre de champ
- Élimine la longueur excédentaire du câble et le stockage de l'épissure de la queue
- Solution rentable
- Faible perte d'insertion et perte de réflexion arrière
- Extrêmement facile à utiliser
- Temps de fonctionnement court
Paramètres techniques
| Paramètre | Spécification |
|---|---|
| Diamètre de la fibre | Le câble de chute est de 2,0*3,0 mm |
| Diamètre du câble | 3.0 mm |
| Façade finie polie | UPC ou APC |
| Perte d'insertion | Valeur moyenne ≤ 0,25 dB, valeur maximale ≤ 0,4 dB Min |
| Perte de retour (UPC de fibre SM) | > 45 dB, typiquement > 50 dB |
| Perte de retour (APC de fibre SM) | Min.> 55 dB, typiquement > 55 dB |
| Force de rétention des fibres | < 30 N (< 0,2 dB avec pression imprimée) |
Épreuves de composants
| Type d'essai | Conditions à remplir |
|---|---|
| Essai de torsion | Charge de 7 N, 5 cycles dans un essai |
| Test de traction | Charge de 10 N, 120 secondes |
| Essai de chute | 1.5m de hauteur, 10 répétitions |
| Épreuve de durabilité | 200 répétitions de raccordement/déconnexion |
| Épreuve de vibration | 3 axes 2h/axe, 1,5 mm ((pic-pic), de 10 à 55 Hz ((45 Hz/min) |
| Vieillissement thermique | +85°C±2°C, 96 heures |
| Épreuve d'humidité | 90 à 95% RH, température 75°C pendant 168 heures |
| Cycle thermique | -40 à 85°C, 21 cycles pendant 168 heures |
Les types de connecteurs disponibles sont: LC/UPC SM, LC/APC SM, LC/UPC MM (50/125, 62.5/125)
Solution appropriée
Connecteur facile à utiliser, directement compatible avec les dispositifs ONU, avec une résistance de fixation supérieure à 5 kg. Largement utilisé dans les projets de révolution des réseaux FTTH,réduire l'utilisation des prises et des adaptateurs tout en économisant les coûts du projet.
Avec une prise standard 86 et un adaptateur, il permet la connexion entre le câble de chute et le câble de patch.
Applicable pour les connexions avec câble intérieur monté sur le terrain, pigtail, câble de patch et transformation de câble de patch dans la salle de données. Directement compatible avec des dispositifs ONU spécifiques.
Pourquoi choisir TAKFLY?
- Plus de 26 ans d'expérience dans la fabrication de produits en fibre optique
- 450 ouvriers de montage avec plus de 3 ans d'expérience
- 10 + ingénieurs R & D
- 16 Allemagne a importé des machines à injection et 16 lignes de production
- Plus de 30 machines d'essai: instruments d'essai OTDR, 3D, VFL, IL&RL, testeurs de résistance à la traction, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance, contrôleurs de lumière
- La marque OEM est acceptée
- Participation à l'exposition mondiale: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonésie, exposition électronique de source mondiale
Contrôle de la qualité
- Inspection des matières premières entrant avant la production
- Inspection complète après chaque processus
- Contrôles complets de la production à moitié terminée
- Inspection complète du produit fini avant emballage
- Contrôles ponctuels avant expédition
Informations relatives à la livraison
- Échantillons: 1-3 jours ouvrables
- Commande de production de masse: 3-7 jours ouvrables
- Emballage: sac en plastique, carton et palette disponibles sur demande
Questions fréquemment posées
Q1: Comment puis-je obtenir votre catalogue et votre liste de prix?
R1: Veuillez fournir votre adresse e-mail ou vos coordonnées sur notre site Web pour le catalogue et les prix.
Q2: Puis-je négocier les prix?
R2: Oui, nous considérons des réductions pour les cargaisons de conteneurs multiples de marchandises mixtes.
Q3: Combien seront les frais d'expédition?
R3: Les frais d'expédition dépendent de la taille et de la méthode d'expédition. Nous fournissons des devis sur demande.
Q4: Puis-je vous rendre visite?
A4: Oui, notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5: Et s'il y a un problème de qualité lorsque nous recevons les marchandises?
A5: Si des problèmes de qualité surviennent, veuillez fournir des photos pour notre référence. Notre département QC enquêtera et fournira des solutions tout en mettant en œuvre de futures améliorations de la qualité.
Q6: Quelles sont vos conditions d'emballage?
A6: L'emballage standard comprend des boîtes à blister et des cartons. L'emballage personnalisé est disponible selon les besoins du client.
Q7: Quelles sont vos conditions de paiement?
A7: T/T 30% de dépôt, 70% de solde avant livraison. Nous fournissons des photos de produit et d'emballage avant le paiement final.
Q8: Quelles sont vos conditions de livraison?
A8: EXW, FOB, CFR, CIF, DDU sont disponibles.
Q9: Et votre délai de livraison?
A9: Généralement 5-7 jours ouvrables après réception du paiement anticipé.
Q10: Pouvez-vous produire selon les échantillons?
A10: Oui, nous pouvons produire en fonction de vos échantillons ou dessins techniques.
Si vous êtes intéressé par nos produits ou si vous avez des questions, n'hésitez pas à nous contacter à tout moment!
