MTP 12CH×3 à 36 canaux assemblage de fibres de fibre 3×12CH connecteurs MTP à 36CH FAU V-Groove, faible perte d'insertion, pour les émetteurs-récepteurs optiques 1.6T et les optiques co-emballées (CPO)
Détails sur le produit:
| Lieu d'origine: | ShenZhen et ZhongShan, Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Numéro de modèle: | MTP 12CH*3-FA 36CH |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | can be negotiated |
| Détails d'emballage: | Carton |
| Délai de livraison: | 5-9 jours ouvrables dépendent de la quantité |
| Conditions de paiement: | T/T, Western Union, PayPal |
| Capacité d'approvisionnement: | 1000 PC/jours |
|
Détail Infomation |
|||
| Mettre en évidence: | Ensemble de réseau de fibres MTP 12CH,FAU à rainure en V à 36 canaux,connecteurs MTP à faible perte d'insertion |
||
|---|---|---|---|
Description de produit

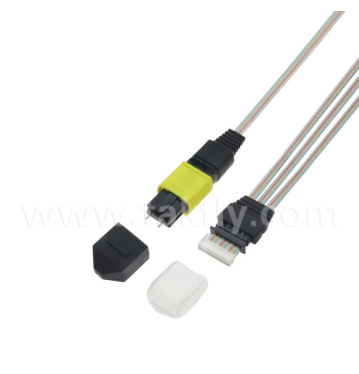

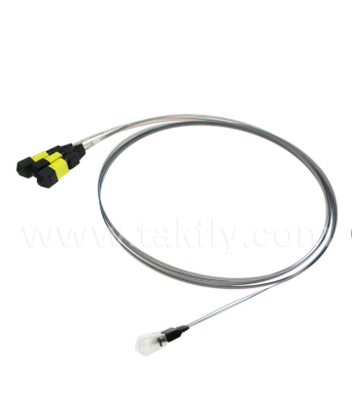

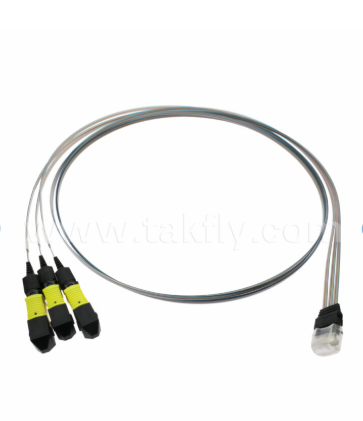

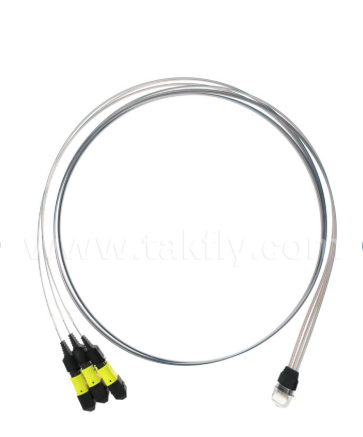

MTP 12CH×3 à 36 canaux assemblage de fibres
Connecteurs MTP 3×12CH à FAU à V-Groove 36CH, faible perte d'insertion, pour émetteurs-récepteurs optiques 1.6T et optiques co-emballées (CPO)
Vue d'ensemble du produit
Le MTP 12CH × 3 à 36 canaux Fibre Array Assembly est un composant d'interconnexion optique de haute densité conçu pour les émetteurs-récepteurs optiques 1.6T, les optiques co-emballées (CPO) et les emballages photoniques au silicium.Il intègre trois connecteurs MTP/MPO à 12 fibres en tant qu'entrées et achemine les 36 fibres vers une seule sortie d'unité de fibre V-groove (FAU) à 36 canaux de haute précision.
Cette configuration résout un défi critique en matière d'emballage: les interfaces externes nécessitent plusieurs connecteurs MTP, mais le circuit intégré photonique (PIC) ou le tableau PD nécessite un seul,une gamme de fibres de grande largeur pour un alignement uniqueEn regroupant trois entrées de 12 canaux séparées en une seule matrice de sortie de 36 canaux, ce composant permet un alignement passif en une seule étape entre la matrice de fibres et la puce.réduire considérablement la complexité de l'assemblage.
Principales caractéristiques
- Solution d'interconnexion optique à haute densité
- Trois connecteurs d'entrée MTP/MPO à 12 fibres
- Sortie de réseau de fibres en V à rainure unique à 36 canaux
- Faible rendement de perte d'insertion
- Alignement de précision pour les emballages photoniques au silicium
- Conçus pour la fabrication en série
Applications
- 1Transcepteurs optiques.6T (QSFP-DD / OSFP)
- Optique co-emballée (CPO) et E/S optique
- Emballages photoniques en silicium à haute densité
- Des circuits optiques (OCS)
- Interconnexions optiques pour l'informatique haute performance (HPC)
- Liens parallèles à haute densité dans les centres de données

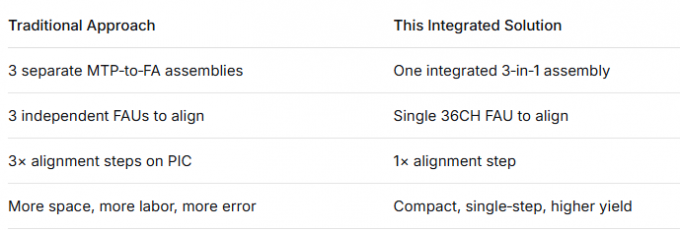

Avantages du produit
Ce composant est conçu pour la fabrication en série de modules optiques 1.6T de nouvelle génération, où chaque micron d'espace et chaque seconde de temps d'assemblage comptent.En intégrant trois entrées MTP dans une seule, un réseau de fibres préalignées, réduit les étapes d'assemblage, améliore la précision d'alignement et accélère le temps de mise sur le marché.
Pourquoi choisir Takfly
26 années d'expérience dans la fabrication de produits en fibre optique
Capacité de fabrication
- Équipe d'assemblage expérimentée:Plus de 80 travailleurs du montage avec plus de 6 ans d'expérience
- Une forte capacité de R&D:Plus de 10 ingénieurs R&D
- Équipement de production avancé:16 ensembles de machines d'injection allemandes importées et 16 lignes de production
- Des installations d'essais complètes:Plus de 30 ensembles d'instruments d'essai, y compris OTDR, ILD, VFL, RL, IL, testeurs de résistance à la tension, testeurs de résistance à l'écrasement, testeurs de compteurs de puissance et contrôleurs de lumière
- Marque OEM acceptée:Logo/marque personnalisé disponible
Processus de contrôle de la qualité
- Inspection à venir:Vérification ponctuelle des matières premières avant la production
- Inspection en cours de fabrication:Inspection complète à chaque fin de processus
- Inspection avant l'emballageInspection complète des produits finis avant emballage
- Inspection avant expédition:Vérification ponctuelle avant expédition
Participation de l'industrie
L'exposition sur l'électronique de source, OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, Chine
Informations relatives à la livraison
- Les échantillons:1 à 3 jours ouvrables
- Commandes de production en série:3-7 jours ouvrables
- Emballage:Des sacs en plastique, des cartons et des palettes sont disponibles selon vos besoins
