Câble aérien autoportant entièrement diélectrique ADSS-100M – 4 à 96 fibres, portée 100 m
Détails sur le produit:
| Lieu d'origine: | Guangdong, Shenzhen |
| Nom de marque: | TAKFLY |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | DX-Armored-T1771 est un véhicule de chasse à l'arc. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 photos |
|---|---|
| Prix: | US$0.01 ~ US$1200/PC |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
|
Détail Infomation |
|||
| Rayon de courbure: | 20D/15D | Installation: | Aérien |
|---|---|---|---|
| Gaine: | LSZH | Connetcor: | SC/PC à SC/PC |
| Diamètre: | 8.5 à 16 mm | Type de câble: | Mode unique |
| Température de fonctionnement: | -40°C à +70°C | Autorisation de résistance à la traction: | 100n <1000n |
| Longueur: | 2000 m par rouleau ou sur mesure | Nombre de fibres: | 2 cœurs/4 cœurs |
| Forfait Transport: | Tambour en bois | Emballage: | dur en bois |
| Veste: | PVC | Méthode d'installation: | Intérieur/Extérieur |
| Type de connecteur: | LC/CUP | Nombre de fibres: | 12 |
| Matériau de la veste: | PE | Cœur: | 12Facultatif |
| Durée de garantie: | 20 ans | Écraser la résistance: | ≥ 1000N/100 mm |
| Structure de câble: | Puffer étroit de type arc | Code produit: | Le GJYXCH-1B |
| Matériau de gaine externe: | MDPE | Résistance à la traction: | ≥100N |
| Résistance à la traction maximale: | 1000N | Modèle: | Les États membres peuvent prévoir des mesures de prévention et de prévention. |
| Perte d'insertion: | 0,2 dB | Diamètre extérieur: | 4.5 mm ou selon la demande du client |
| matériau extérieur: | fils métalliques | Standard: | Pour l'aéronef |
| Membre de la force: | OEM | Nombre de fibre: | 12 cœurs |
| Année de fabrication: | 2010 | Couleur de la gaine extérieure: | Noir, gris, blanc |
| Test de la longueur d'onde: | 1310 nm à 1550 nm | Modèle de câble: | Le nombre de personnes concernées |
| Vibration: | ≤0,2dB | Emballer: | Ram en bois |
| Renforcement: | Fer ou FRK ou FRP | Gaine extérieure: | PE |
| Noyau de fibre: | 2 à 144 noyaux | Débit de données: | 4*10G |
| Options de fibres: | Le nombre de personnes concernées par le traitement est déterminé en fonction de l'état de santé de | Poids nominal: | 83 |
| Longueur d'onde de coupure de câble: | λcc≤1260um | Installez la manière: | La poussière/installation enterrée directe |
| Tube: | Conception du tube en vrac | Matériel: | PE/LSZH |
| Port: | Ningbo | Couleur: | Jaune ou personnalisé |
| Matériau de la veste: | PVC | Nombre de cœur: | à votre demande |
| Expédition: | TNT,DHL,UPS,FEDEX ou EMS | Intérieur ou extérieur: | Intérieur |
| Tambour: | Pour les pièces détachées: | Longueur des fibres: | 1m ou personnalisé |
| Mode fibre: | Le mode unique G652D G657A | Mots-clés: | Câble d'ADSS |
| Réseau: | 4g, 3G | OEM: | Accueillir |
| Nombre de conducteurs: | ≥ 10 | ||
| Mettre en évidence: | Cable à fibre optique ADSS 100m de portée,Cable aérien entièrement diélectrique 96 fibres,Cable à fibre optique autoportant 4 fibres |
||
Description de produit
Cable aérien autoportant entièrement diélectrique ADSS-100M ¥ 4 à 96 fibres, portée de 100 m
Ce câble aérien entièrement diélectrique non métallique est conçu pour une portée standard de 100 mètres.Le câble peut être installé directement sur des poteaux ou des tours sans messager en acier. Convient pour les lignes de transport d'électricité (10 kV-220 kV) et les réseaux de télécommunications.
Les données de fibre optique et géométriques (G.652D)
Paramètres d'atténuation, de dispersion et de PMD
| Paramètre | Unité | Avant le câblage | Après le câblage |
|---|---|---|---|
| Attenuation @1310 nm | dB/km | ≤ 034 | ≤ 038 |
| Attenuation @1550 nm | dB/km | ≤ 021 | ≤ 028 |
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | - |
| Pente de dispersion nulle | PS/nm2*km | ≤ 0092 | - |
| Longueur d'onde de coupure du câble λcc | Nm | ≤ 1260 | - |
| Coefficient de dispersion @1550 nm | PS/Nm*km | ≤ 18 ans | - |
| Coefficient de dispersion @1625 nm | PS/Nm*km | ≤ 22 | - |
| PMD (fibre individuelle maximale) | PS/√km | ≤ 01 | - |
| PMD (conception du lien, M=20, Q=0,01%) | PS/√km | ≤ 006 | - |
| PMD (typique) | PS/√km | 0.04 | - |
| Indice de groupe (typique) @1310 nm | - | 1.466 | - |
| Indice de groupe (typique) @1550 nm | - | 1.467 | - |
| Perte de courbure macro (1 tour, rayon de 16 mm) @1550 nm | dB | ≤ 005 | - |
| Perte de courbure macro (100 tours, rayon de 25 mm) @1550 nm | dB | ≤ 005 | - |
| Perte de courbure macro (100 tours, rayon de 30 mm) @1550 nm | dB | ≤ 005 | - |
Spécifications géométriques des fibres
| Paramètre | Unité | Valeur |
|---|---|---|
| Diamètre du revêtement | μm | 125 ± 0.7 |
| Non circulaire du revêtement | % | ≤ 10 |
| Diamètre du revêtement | μm | 235 à 250 |
| Erreur de concentricité du revêtement/du revêtement | μm | ≤ 120 |
| Non circulaire du revêtement | % | ≤ 60 |
| Erreur de concentricité du noyau/du revêtement | μm | ≤ 06 |
| Le diamètre du champ de mode (MFD) @1310 nm | μm | 8.7 à 9.5 |
| Le diamètre du champ de mode (MFD) @1550 nm | μm | 9.8 à 10.8 |

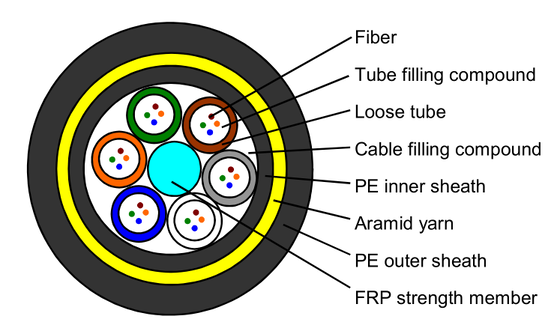

Construction du câble et spécifications mécaniques
Le tableau ci-dessous détaille la conception des fibres en tube lâche pour les fibres 24, 48 et 96. Les configurations des fibres 4, 6 et 12 sont disponibles sur demande.
| Paramètre | 24‐Fibres | 48-Fibres | 96-Fibre |
|---|---|---|---|
| Type de structure | 1 + 6 | 1 + 6 | 1 + 8 |
| Diamètre du membre central de résistance (FRP) | 20,0 mm | 20,0 mm | 20,0 / 3,7 mm |
| Matériau de tubes en vrac | PBT | PBT | PBT |
| Diamètre du tube en vrac | 20,0 mm | 20,0 mm | 20,0 mm |
| Nombre de tubes lâches | 4 | 4 | 8 |
| Fibres par tube | 6 | 12 | 12 |
| Nombre de charges | 2 | 0 | 0 |
| Blocage de l'eau | fils + ruban adhésif | fils + ruban adhésif | fils + ruban adhésif |
| Les cordons de coupe | 2 pièces | 2 pièces | 2 pièces |
| Membre de la force périphérique | Fils de fibres textiles ou textiles | Fils de fibres textiles ou textiles | Fils de fibres textiles ou textiles |
| Matériau de l'enveloppe extérieure | PVDP (noir) | PVDP (noir) | PVDP (noir) |
| Épaisseur nominale de la gaine | 1.7 mm | 1.7 mm | 1.7 mm |
| Diamètre du câble(± 0,5 mm) | 9.5 mm | 100,0 mm | 11.8 mm |
| Poids du câble(± 10%, en kg/km) | 70 kg/km | 75 kg/km | 110 kg/km |
| Résistance à la traction maximale autorisée (MAT) | 2700 N | 2700 N | 2700 N |
| Longueur de la traction | 100 mètres | 100 mètres | 100 mètres |
| Résistance à l'écrasement - à court terme | Nombre d'échantillons | Nombre d'échantillons | Nombre d'échantillons |
| Radius de flexion - fonctionnement | 15 × OD | 15 × OD | 15 × OD |
| Radius de flexion - installation | 25 × OD | 25 × OD | 25 × OD |
| Température - fonctionnement | -40°C à +70°C | -40°C à +70°C | -40°C à +70°C |
| Température - installation | -20°C à +60°C | -20°C à +60°C | -20°C à +60°C |
| Température - stockage et transport | -40°C à +70°C | -40°C à +70°C | -40°C à +70°C |
OD = Diamètre extérieur du câble
Emballage, marquage du tambour et du câble
| Nom de l'article | Spécification |
|---|---|
| Longueur standard de la bobine | 2.0 à 4,0 km par tambour en bois composite (type d'exportation) |
| Fumigation | Rapport et timbre fournis sur demande |
| Marquage des câbles | Imprimé par jet d'encre à chaque mètre: année, type de câble, nombre de fibres, longueur. |
Normes applicables
- Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.
- Les données sont fournies par les autorités compétentes.
- Telcordia GR‐20
Options de commande
| Modèle | Nombre de fibres | Coupe de cheveux | Couleur de la gaine |
|---|---|---|---|
| Le système d'avertissement doit être conforme à l'annexe II. | 4 | 100 mètres | Noir |
| Le système d'avertissement doit être conforme à l'annexe I. | 6 | 100 mètres | Noir |
| Le système d'avertissement doit être conforme à l'annexe I. | 12 | 100 mètres | Noir |
| Le système d'avertissement doit être conforme à l'annexe I. | 24 | 100 mètres | Noir |
| Le système d'avertissement doit être conforme à l'annexe II. | 48 | 100 mètres | Noir |
| Le système d'avertissement doit être conforme à l'annexe I. | 96 | 100 mètres | Noir |
Pour les dessins de construction détaillés des variantes de fibres 4/6/12, veuillez nous contacter.
Questions fréquemment posées
Q: Vous êtes fabricant?
R: Oui, nous sommes un fabricant, fournisseur de solutions FTTH et de solutions totales pour les centres de données à Shenzhen, en Chine, créé en 2000.
Q: Quel est votre MOQ?
R: MOQ peut être 1 pièce, mais le prix n'est pas compétitif. Plus de quantité, le prix sera plus compétitif.
Q: Pouvez-vous me citer le prix FOB?
R: Oui. Nous pouvons livrer par voie aérienne, DHL, TNT, UPS, FEDEX, etc. Pour la grande quantité, nous livrerons par mer. Nous pouvons citer le prix avec le fret et le délai de livraison après que vous ayez fourni des exigences détaillées avec la quantité.
Q: Quelle est votre qualité?
R: Notre production est conforme aux normes CE, ISO, RoHS, CPR et ANATEL. Tous les produits sont testés à 100% avant la livraison.
Q: Quel est votre délai de livraison?
R: Cela dépend de la quantité et des produits. Pour les câbles de patch en fibre optique, le délai de livraison peut être de 2 à 3 jours ouvrables pour un maximum de 5000 pièces. Nous conservons des produits réguliers en stock et pouvons traiter les commandes urgentes.
Q: Quelle est votre garantie?
R: En fonction du produit, nous offrons une garantie d'un an pour les cordons de patch à partir de la date de livraison, couvrant uniquement les dommages non artificiels.Nous réparons gratuitement avec le fret payé par le client.
Q: Quel est votre emballage?
R: Paquet international standard pour l'exportation. Impression du logo sur mesure disponible sur demande avant le devis.
Q: Pouvez-vous offrir OEM/ODM?
R: Oui, nous pouvons. Tous les produits acceptent OEM/ODM. Nous pouvons signer des accords de confidentialité.
Q: Puis-je avoir un échantillon?
R: Des échantillons gratuits sont disponibles pour les produits de moins de 10 USD. Les frais de fret sont payés par l'acheteur avant livraison.
Q: Comment puis-je commander?
R: 1. Envoyez une demande avec le nom du produit, les spécifications et la quantité. 2. Nous fournissons un devis avec le délai de livraison. 3. Après confirmation, nous envoyons PI avec les coordonnées bancaires. 4. La production commence après paiement. 5.Confirmer le destinataire avant la livraison.6. numéro de suivi fourni après expédition.
Q: Quel est votre délai de paiement?
A: T/T, Western Union, Paypal, MoneyGram. Pour les grandes quantités: 50% de dépôt, 50% de solde avant livraison. Nous offrons des prix compétitifs correspondant aux taux du marché pour une qualité équivalente.
