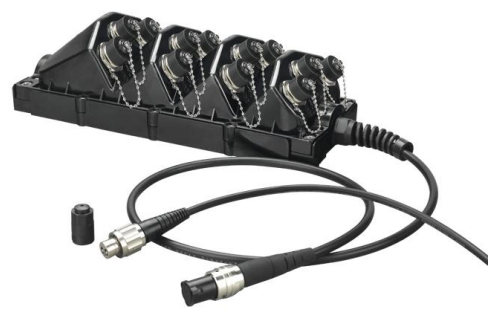

Boîtier de champ optique FTTX de Chine pour les réseaux de champ FTTX Boîtier étanche extérieur pré-connectorisé
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | Boîtier de champ optique FTTX de Chine pour les réseaux de champ FTTX Boîtier étanche extérieur pré- |
Conditions de paiement et expédition:
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | negotiable denpend on QTY |
| Détails d'emballage: | Boite Blister+Carton |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 1000 pièces/jour |
|
Détail Infomation |
|||
| Nom du produit: | Boîtier de champ optique FTTX de Chine pour les réseaux de champ FTTX Boîtier étanche extérieur pré- | Port: | 1-12 |
|---|---|---|---|
| Dimension: | 365*137*90mm sans couvercle 375*142*120mm avec couvercle | Protection contre la pénétration: | IP67 |
| Rayon de courbure: | 20D | Résistance à la traction: | 1200N à long terme |
| Adaptateur: | Mini SC (1F), Harened (1F), ODVA (1F & 2F), PTLC (2F), AARC (2F & 4F), prise de courant 3P | Température de fonctionnement: | -40 ℃ ~ +80 ℃ |
| Garantie: | 1-3 ans | Marque de fibre: | Corning, YOFC, OFS, Draka |
| Mettre en évidence: | Emballage étanche à l'eau extérieur FTTX,boîte à fibres optiques pré-connectée,Encastrement du réseau de terrain FTTX |
||
Description de produit
Boîtier de terrain FTTX pour réseaux extérieurs
Le boîtier de terrain optique FTTX de Chine est un boîtier extérieur étanche et pré-connectorisé conçu pour les réseaux de terrain FTTX. Cette solution économique de distribution de fibre offre une compatibilité élevée et une utilisation facile pour diverses méthodes d'installation, notamment le montage mural, l'installation aérienne et le maintien de poteaux.
Présentation du produit
Le boîtier FTTX représente une solution avancée de distribution de fibre pour les applications extérieures. Par rapport aux produits traditionnels, il offre une facilité d’utilisation supérieure et une compatibilité élevée. Adapté aux environnements FTTH, FTTA et autres environnements difficiles, ce boîtier offre des performances fiables dans divers scénarios d'installation.
Scénarios d'application
Applications sur le terrain FTTH
Dans les déploiements FTTH, le boîtier FTTX peut remplacer les unités ONU ou FDH traditionnelles. Il peut accueillir 2 à 4 pièces de répartiteurs PLC 1×8 ou 1×16 et jusqu'à 24 manchons de protection d'épissure de fibre. Lorsqu'il est associé à des connecteurs étanches pré-assemblés 1-48F IP67, il permet des connexions directes aux bâtiments et aux silos basse tension. Le pré-assemblage en usine élimine les exigences d'épissage des fibres, réduisant ainsi le besoin d'opérateurs hautement qualifiés et augmentant l'efficacité de l'installation de 40 %.
Applications sur le terrain FTTA
Dans les applications FTTA, le boîtier sert de boîtier d'agrégation/demarquage reliant les unités RRU et BBU. Il remplace les topologies de réseau en étoile nécessitant des câbles duplex individuels pour chaque RRU par un câble hybride multifibre unique plus efficace du BBU au boîtier, distribuant ensuite les fibres aux RRU via des assemblages de câbles étanches pré-assemblés IP67. La distribution d'énergie vers les RRU est facilitée grâce à des connecteurs d'alimentation intégrés.
Gestion des câbles principaux
Le boîtier répond aux défis de connexion des câbles principaux grâce à des presse-étoupes résistants à la torsion (en plastique ou en métal) pouvant accueillir des câbles de diamètre extérieur de 5 mm à 14 mm. Les attaches internes sécurisent les câbles principaux et les éléments de renforcement pour résister à une force de traction de 1 200 N à long terme. La capacité pouvant accueillir jusqu'à 24 manchons de protection d'épissure et 2 répartiteurs PLC permet une distribution efficace des fibres. La conception de la base antidérapante assure un montage sécurisé sur des fils ou des poteaux.
Applications de prospection et de communication
Idéal pour les communications sur le terrain nécessitant un déplacement fréquent des câbles, la construction robuste du boîtier résiste à une traction à haute résistance et à une utilisation répétée. Les câbles armés et les éléments de renforcement sont fixés avec des attaches pour maintenir une capacité de résistance à la traction de 1 200 N. Les matériaux à haute résistance et la conception de l'interface d'arc garantissent un fonctionnement fiable dans des conditions de choc.
Principales fonctionnalités
- Haute compatibilité avec ODVA, Hconn (compatible OptiTap), Mini SC, ODC, PTLC, PTMPO et adaptateurs secteur
- Options d'assemblage scellé en usine ou sur site
- Résistance à la force de traction à long terme de 1 200 N
- 2 à 12 ports pour connecteurs rigides monofibres ou multifibres
- Capacités de division des fibres par API ou manchon d'épissure
- Indice d'étanchéité IP68
- Installation murale, aérienne ou sur poteau
- Surface d'angle réduite et hauteur optimisée pour éviter les interférences de connecteur
- Conformité aux normes CEI 61753-1
- 40 % de gain de temps de fonctionnement
Spécifications techniques
| Spécification | Détails |
|---|---|
| Dimension L×L×H | 365×137×90mm (sans couvercle) 375×142×120mm (avec couvercle) |
| Protection contre la pénétration | IP67 |
| Plage de température | -40°C à +80°C |
| Membre de force de câble | Blindé ou non blindé |
| Type de câble | Hybride ou non hybride |
| Diamètre extérieur du câble rond | 5,0 mm à 14 mm |
| Dimension du câble plat | 4,6 × 8,9 mm |
| Matériau de la gaine du câble | LSZH, TPU ou PE |
| Rayon de courbure | 20D |
| Résistance à l'écrasement des câbles | 200N/cm à long terme |
| Résistance à la traction | 1200N à long terme |
| Résistance aux UV | OIN 4892-3 |
| Indice de protection contre l'incendie | UL94-V0 |
| Nombre d'automates | 1-2 pièces |
| Nombre de manchons de protection | 1-24 pièces |
Informations sur la commande
| Paramètre | Possibilités |
|---|---|
| Adaptateur | Mini SC (1F), Harened (1F), ODVA (1F & 2F), PTLC (2F), AARC (2F & 4F), prise de courant 3P |
| Ports | 1-12 |
| Mode fibre | SM/MM |
| Câble | 1/2/4/8/personnalisé |
| Type de câble | Automate rond blindé, rond non blindé, plat, rond hybride |
| API | Avec automate/sans automate |
| Manchon de fusion | Avec manchon de fusion/Sans manchon de fusion |
| Terminateur | SC durci, ODVA, AARC, PTLC, PTMPO |
| Méthode d'installation | Montage mural, Antenne, Support de poteau |
Dessins techniques
Images du produit
Pourquoi choisir TAKFLY ?
- Plus de 26 ans d'expérience dans la fabrication de fibres optiques
- Plus de 450 monteurs avec plus de 3 ans d'expérience
- 10+ ingénieurs R&D dédiés
- 16 machines d'injection et lignes de production importées d'Allemagne
- Plus de 30 machines de test, dont des instruments de test OTDR, 3D, VFL, IL&RL
- Équipement de test complet : résistance à la traction, résistance à l'écrasement, wattmètre, contrôleurs de lumière
- Marque OEM acceptée
- Participation à des expositions mondiales : OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Contrôle de qualité
- Vérification ponctuelle des matières premières avant la production
- Inspection complète après chaque processus individuel
- Contrôles de production complets à moitié terminés
- Inspection complète du produit fini avant l’emballage
- Contrôles ponctuels avant expédition
Informations de livraison
- Échantillons : 1 à 3 jours ouvrables
- Commandes de production de masse : 3 à 7 jours ouvrables
- Emballage : Sacs en plastique, cartons et palettes disponibles sur demande
Foire aux questions
Q1 : Comment puis-je obtenir votre catalogue et votre liste de prix ?
Veuillez fournir votre e-mail ou vos coordonnées via notre site Web pour recevoir notre catalogue et notre liste de prix.
Q2 : Puis-je négocier les prix ?
Oui, nous pouvons envisager des réductions pour plusieurs conteneurs contenant des marchandises mélangées.
Q3 : À combien s’élèveront les frais d’expédition ?
Les frais d'expédition dépendent de la taille de votre envoi et de la méthode d'expédition. Nous fournirons des frais sur demande.
Q4 : Puis-je vous rendre visite ?
Certainement! Notre usine est située à Shenzhen, en Chine. Veuillez nous contacter pour prendre rendez-vous.
Q5 : Que se passe-t-il s'il y a un problème de qualité lorsque nous recevons les marchandises ?
Si vous rencontrez des problèmes de qualité lors du déballage, veuillez prendre des photos pour notre référence. Notre département QC étudiera et fournira les meilleures solutions, tout en mettant en œuvre des améliorations de qualité pour la production future.
Q6 : Quelles sont vos conditions d’emballage ?
Nous emballons généralement les marchandises dans des blisters et des cartons, mais pouvons répondre aux demandes d'emballage personnalisées des clients.
Q7 : Quelles sont vos conditions de paiement ?
T/T 30 % comme dépôt et solde de 70 % avant la livraison. Nous fournissons des photos des produits et de l'emballage avant le paiement final.
Q8 : Quelles sont vos conditions de livraison ?
EXW, FOB, CFR, CIF, DDU
Q9 : Qu'en est-il de votre délai de livraison ?
Généralement 5 à 7 jours ouvrables après réception du paiement anticipé. Le délai de livraison spécifique dépend des articles et de la quantité commandée.
Q10 : Pouvez-vous produire selon les échantillons ?
Oui, nous pouvons fabriquer des produits sur la base de vos échantillons ou dessins techniques.
