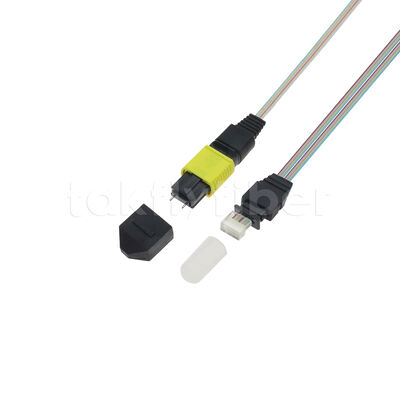

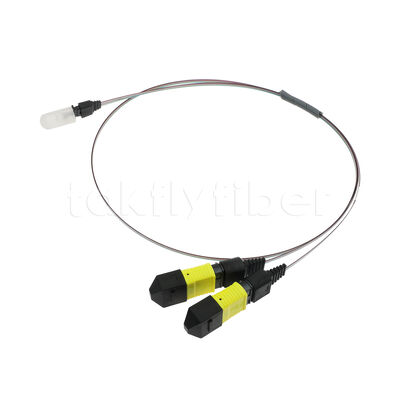

Composants de réseau de fibres 2x8F MTP-16CH FA pour application de centre de données CPO OCS d'émetteur-récepteur à grande vitesse
Détails sur le produit:
| Lieu d'origine: | 5X |
| Nom de marque: | OEM/Takfly |
| Certification: | CE, ROSH REACH |
| Numéro de modèle: | DF-MT-2FA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Can be negotiated |
| Détails d'emballage: | Sacs PP + boîte en carton/boîte en plastique + boîte en carton |
| Délai de livraison: | 3-15 jours ouvrables selon la quantité et les exigences |
| Conditions de paiement: | LC, T/T, Western Union, MoneyGram, Paypal |
| Capacité d'approvisionnement: | 20000 pièces par mois |
|
Détail Infomation |
|||
| Nom du produit: | Composants de réseau de fibres 2x8F MTP-16CH FA pour application de centre de données CPO OCS d' | Type de fibre: | OM3, OM4 ; OM1, OM2 ; OS1, OS2 ; PM ; OM5 |
|---|---|---|---|
| Nombre de fibres: | 16 | Angle FA: | 0 / 42,5° |
| Longueur des fibres: | 20 ~ 100 mm, longueur personnalisée disponible | ||
| Mettre en évidence: | Ensemble FA de réseau de fibres à taux de transmission élevé,Cordon de brassage MT-FA à faible consommation,Réseau de fibres 36CH haute stabilité et fiabilité |
||
Description de produit
2x8F MTP-16CH FA Components de la chaîne de fibres
Les ensembles de câbles comportant une unité d'arrayage de fibres (FAU) sont de plus en plus courants.SC) de l'autreCette tendance est motivée par la nécessité de diriger les signaux en fibre optique d'un connecteur normalisé au sein d'un réseau de fibre optique conventionnel vers un circuit intégré photonique (PIC).Le réseau de fibres sert d'outil d'alignement précis, assurant l'alignement précis de plusieurs fibres dans les guides d'onde du PIC ou d'autres dispositifs optiques compacts.assurer l'alignement avec les structures internes du système, que ce soit un PIC ou un autre système optique.
2x8F MTP-16CH FA Application des composants du réseau de fibres
Modules optiques actifs
Communication, transmission par fibre optique à grande vitesse et à grande capacité
L'application des connecteurs internes dans les équipements en fibre
Modules d'émetteurs-récepteurs optiques parallèles, supercalculateurs, équipements d'essai et applications militaires
2x8F MTP-16CH FA Composants du réseau de fibres caractéristiques
- d'une épaisseur n'excédant pas 1 mm
- Utilisez une ferrule MT de haute précision et d'élite, une fibre à petit rayon de flexion pour obtenir de faibles pertes
- Tolérance typique de la hauteur du noyau < ± 0,5 μm
- Haute précision et personnalisation
- Les caractéristiques optiques sont conformes aux normes IEC TIA/EIA et autres normes pertinentes
- Conforme à la norme RoHS 2.0
Les caractéristiques de l'assemblage de la matrice de fibres FA 3x12F MTP - 36CH
|
Paramètre |
Unité |
Valeur |
|||||
|
Nombre de fibres |
- |
Optionnel |
|||||
|
Mode fibre |
- |
SM: G652, G657 |
Le nombre d'émissions de dioxyde de carbone est calculé en fonction de la fréquence d'émission. |
||||
|
Longueur d'onde |
- Nm |
1310 à 1550 |
Pour les produits de la sous-traitance |
||||
|
MT |
Polissage de la surface finale |
- |
Le PC |
APC |
Le PC |
APC |
|
|
Perte d'insertion |
dB |
≤0.35 |
≤0.35 |
||||
|
Perte de rendement ((RL) |
dB |
≥ 50 |
≥60 |
≥20 |
≥40 |
||
|
Durabilité |
Le temps |
50 |
|||||
|
FA |
Couvercle |
L |
mm |
2.5 |
Optionnel |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-Groove |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
La hauteur de son |
μm |
175,250 |
|||||
|
Degré de fibre nue |
- Je ne sais pas. |
8,42.5,45 |
|||||
|
Perte d'insertion |
dB |
|
≤ 08 |
||||
|
Façade finale Paramètres géométriques 3D) |
Radius de courbure |
mm |
Répondre aux normes de l'EIE TIA/EIA |
||||
|
Décalage de l' apex |
μm |
||||||
|
Hauteur sphérique des fibres |
Nm |
||||||
|
Erreur angulaire |
- Je ne sais pas. |
||||||
|
Température de fonctionnement |
°C |
-20 ~ +80 |
|||||
|
Température de stockage |
°C |
-15 ~ +60 |
|||||
