Module MUX+DEMUX DWDM à 8+1 canaux en fibre optique pour centres de données, télécommunications et 5G
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-DWDM-ABS-8+1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD99-110/pc |
| Détails d'emballage: | CARTON |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | Module MUX DEMUX DWDM en fibre optique,Mux Demux WDM à 8+1 canaux,Module télécom ABS pour 5G |
||
Description de produit
Module MUX+DEMUX DWDM 8+1 canaux ABS pour centres de données, télécommunications, 5G
Présentation du produit
Le module de type ABS DWDM de Takfly utilise la technologie de multiplexage en longueur d'onde basée sur le filtre à couches minces (TFF), offrant plusieurs options de longueur d'onde. Cette technologie multiplexe des signaux optiques de différentes longueurs d'onde dans une seule fibre pour la transmission, avec un démultiplexage à l'extrémité réceptrice pour décomposer le signal composite en longueurs d'onde individuelles.
Les systèmes DWDM présentent un espacement de canaux de 100 GHz, 200 GHz et d'autres configurations, ce qui les rend idéaux pour les réseaux de dorsale longue distance à haute capacité et les nœuds centraux des réseaux métropolitains à très grande capacité.
Caractéristiques principales
- Faible perte d'insertion
- Large bande passante
- Isolation élevée entre canaux
- Haute stabilité et fiabilité
Applications
- Réseaux de télécommunications 5G
- Réseaux de dorsale métropolitains
- Centres de données
Spécifications techniques
| Paramètre | 4 canaux | 8 canaux | 16 canaux |
|---|---|---|---|
| Longueur d'onde du canal (nm) | Grille ITU 100 GHz + 1270-1350 | ||
| Précision de la longueur d'onde centrale (nm) | ±0.05 | ||
| Espacement des canaux (GHz) | 100 | ||
| Bande passante du canal (@-0.5dB) (nm) | ≥0.22 | ||
| Perte d'insertion | ≤1.6 | ≤2.5 | ≤3.5 |
| Uniformité du canal | ≤0.6 | ≤1.0 | ≤1.5 |
| Ondulation du canal | 0.3 | 0.3 | 0.3 |
| Isolation adjacente | N/A | N/A | N/A |
| Isolation non adjacente | N/A | N/A | N/A |
| Sensibilité à la température de la perte d'insertion (dB/°C) | ≤0.005 | ||
| Décalage de longueur d'onde en température (°C) | <0.002 | ||
| Perte dépendante de la polarisation (dB) | <0.1 | ||
| Dispersion modale de polarisation (PS) | <0.1 | ||
| Directivité (dB) | >50 | ||
| Perte de retour (dB) | >45 | ||
| Puissance maximale admissible (mW) | 500 | ||
| Température de fonctionnement (°C) | -5 à +75 | ||
| Température de stockage (°C) | -40 à 85 | ||
Dimensions du boîtier
- L100×l80×H10 mm (Module 2CH~8CH)
- L140×l100×H15 mm (Module 9CH~18CH)
- Rack 19 pouces 1U
- LGX

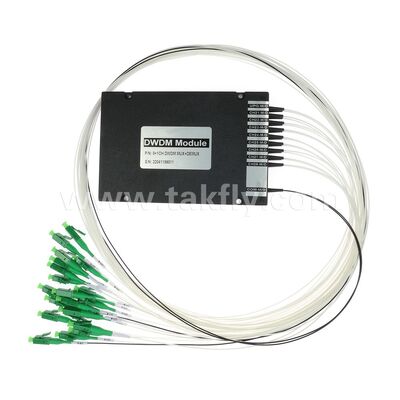

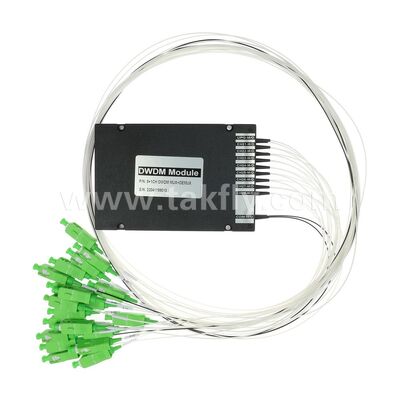

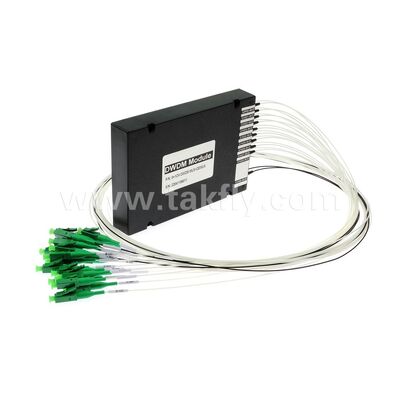

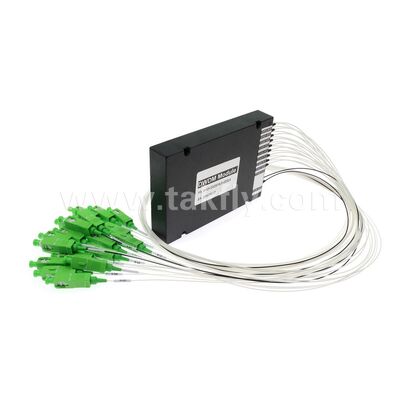

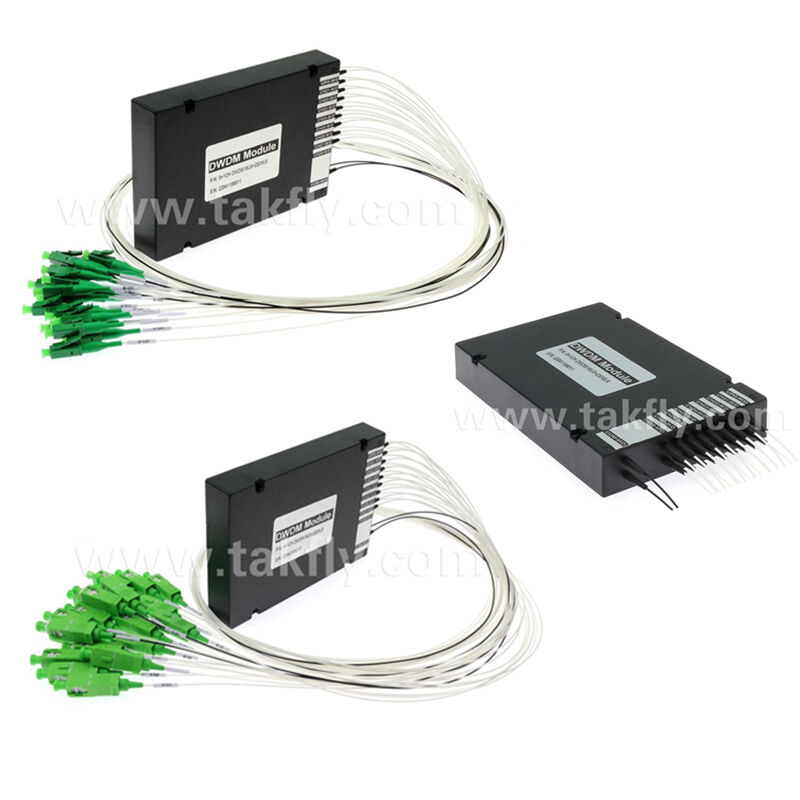

Images du produit
