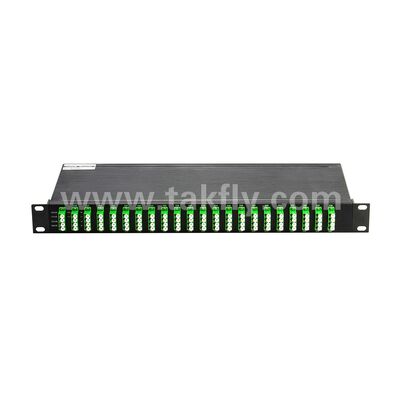

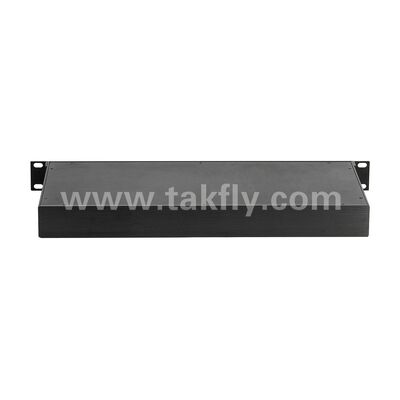

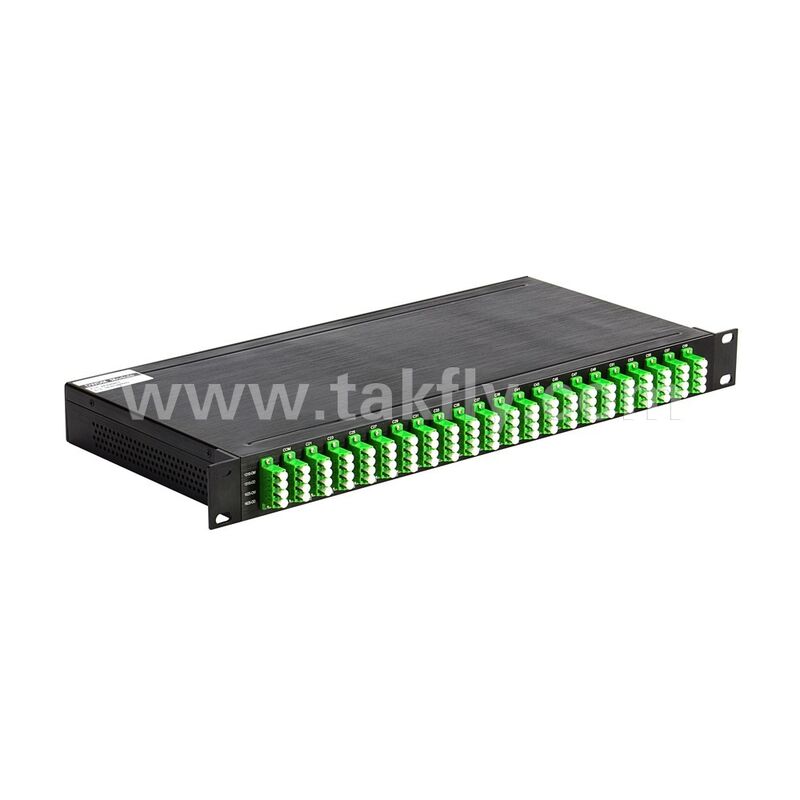

Fibre optique DWDM 100GHz AWG 40CH MUX+DEMUX pour centre de données télécom 5G
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OEM |
| Certification: | ISO, CE RoHS |
| Numéro de modèle: | DF-DWDM-100GHz |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD500/pc |
| Détails d'emballage: | CARTON |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Personnalisation: | Oui | ||
|---|---|---|---|
| Mettre en évidence: | Fibre optique DWDM 100GHz MUX DEMUX,AWG 40CH MUX DEMUX pour télécom,DWDM MUX DEMUX pour centre de données |
||
Description de produit
Fibre optique DWDM 100 GHz AWG 40CH MUX+DEMUX pour centres de données et télécommunications 5G
AWG 40CH DWDM MUX+DEMUX 100 GHz
Le rack DWDM 1U-19 pouces de Takfly utilise la technologie de multiplexage par répartition en longueur d'onde basée sur des filtres à couches minces (TFF), avec de multiples options de longueur d'onde. Ce système multiplexe des signaux optiques de différentes longueurs d'onde dans une seule fibre pour la transmission et utilise un démultiplexage à l'extrémité réceptrice pour séparer les signaux combinés en longueurs d'onde individuelles.
Les systèmes DWDM présentent un espacement de canaux de 100 GHz, 200 GHz et d'autres configurations, ce qui les rend idéaux pour les réseaux de dorsale longue distance à haute capacité et les nœuds centraux des réseaux métropolitains à très grande capacité.
Caractéristiques principales
- Faible perte d'insertion
- Large bande passante
- Isolation de canal élevée
- Haute stabilité et fiabilité
Applications
- Réseaux de télécommunications 5G
- Réseaux de dorsale métropolitains
- Centres de données
Spécifications techniques
| Paramètre | 4 canaux | 8 canaux | 16 canaux |
|---|---|---|---|
| Mux | Demux | Mux | Demux | Mux | Demux | |
| Longueur d'onde du canal (nm) | Grille ITU 100 GHz + 1270-1350 | ||
| Précision de la longueur d'onde centrale (nm) | ±0.05 | ||
| Espacement des canaux (GHz) | 100 | ||
| Bande passante du canal (@-0.5dB) (nm) | ≥0.22 | ||
| Perte d'insertion | ≤1.6 | ≤2.5 | ≤3.5 |
| Uniformité du canal | ≤0.6 | ≤1.0 | ≤1.5 |
| Ondulation du canal | 0.3 | 0.3 | 0.3 |
| Isolation adjacente | N/A | >30 | N/A |
| Isolation non adjacente | N/A | >40 | N/A |
| Sensibilité à la température de la perte d'insertion (dB/°C) | ≤0.005 | ||
| Décalage de longueur d'onde dû à la température (°C) | <0.002 | ||
| Perte dépendante de la polarisation (dB) | <0.1 | ||
| Dispersion modale de polarisation (PS) | <0.1 | ||
| Directivité (dB) | >50 | ||
| Perte de retour (dB) | >45 | ||
| Puissance maximale admissible (mW) | 500 | ||
| Température de fonctionnement (°C) | -5 à +75 | ||
| Température de stockage (°C) | -40 à +85 | ||
Dimensions du boîtier
- L100×L80×H10 mm (module 2CH-8CH)
- L140×L100×H15 mm (module 9CH-18CH)
- Rack 19" 1U
- LGX
