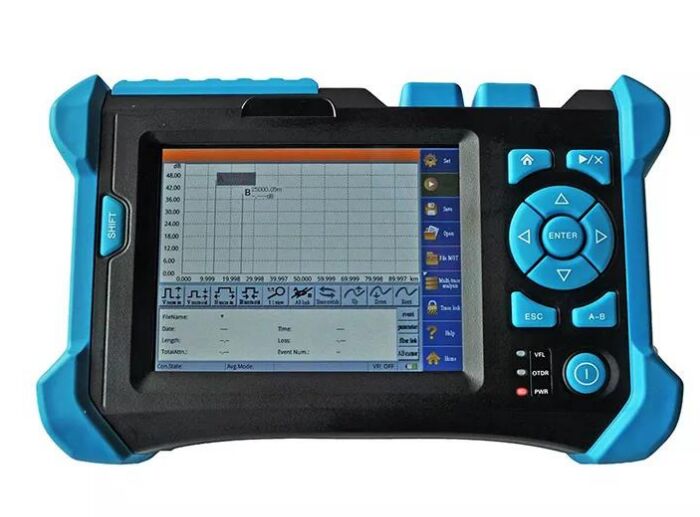

Réflectomètre optique du domaine temporel otdr Grand écran tactile Raccourcis claviers faciles à utiliser
Détails sur le produit:
| Lieu d'origine: | Chine, Shenzhen |
| Nom de marque: | Takfly/OEM |
| Certification: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Numéro de modèle: | Réflectomètre du domaine temporel optique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | can be negotiable |
| Détails d'emballage: | épice + boîte + carton |
| Délai de livraison: | 3-7 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000 pièces par mois |
|
Détail Infomation |
|||
| Nom du produit: | Réflectomètre du domaine temporel optique | Poids: | 1,5 kg |
|---|---|---|---|
| La température courante: | -10°C à 50°C | Température de la mémoire: | -40°C à 70°C |
| Distance maximale de test: | à 3KM | Dimension (H X W X D): | 150x235x66mm |
| Mettre en évidence: | Testeur OTDR à fibre optique avec écran tactile,touches de raccourci du réflectomètre de domaine optique temporel,OTDR à grand écran pour les essais de fibres |
||
Description de produit
Réflectomètre optique dans le domaine temporel (OTDR)
Présentation du produit
Réflectomètre optique dans le domaine temporel avancé doté d'un grand écran tactile avec des touches de raccourci pour une utilisation facile, conçu pour des tests complets de réseaux de fibres optiques.
- Grand écran tactile + touches de raccourci pour une utilisation intuitive
- Batterie au lithium polymère de grande capacité avec heures de fonctionnement prolongées
- Tests intelligents avec une utilisation simple et des fonctionnalités puissantes
- Carte mémoire + carte SD avec une capacité de stockage de traces étendue
- Capacités complètes de test FTTx
- Options de longueur d'onde multiples disponibles
- Conception de boîtier solide et robuste avec protection antipoussière et antichoc
Avantages de performance améliorés
Performances plus puissantes, fonctionnement beaucoup plus facile, travail plus efficace.
Conçu pour répondre aux exigences de mesure dans les réseaux FTTx, les réseaux métropolitains, les réseaux dorsaux et autres applications de réseaux optiques.
Identification de l'interface
- ① Interface optique 1/VFL
- ② Interface optique 2/OTDR
- ③ Indicateur de charge
- ④ Interface carte SD
- ⑤ Interface adaptateur secteur
- ⑥ Interface écouteurs
- ⑦ Interface USB
- ⑧ Interface Ethernet
Spécifications techniques
| Paramètre | Spécifications |
|---|---|
| Longueur d'onde (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Plage dynamique (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Largeur d'impulsion (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Zone morte d'événement (m) | 10, ≤1.8 |
| Zone morte d'atténuation (m) | 20, ≤10 |
| Affichage | Écran tactile LCD 5,6" |
| Linéarité (dB/dB) | ±0.05 |
| Seuil de perte (dB) | 0.05 |
| Ratio de résolution de perte (dB) | 0.01 |
| Ratio de résolution d'échantillonnage (m) | 0.125 à 8 |
| Point d'échantillonnage | 32K |
| Incertitude de distance (m) | ±(1 m + 5 × 10 × distance + intervalle d'échantillonnage) |
| Portée de distance (km) | 0.3 à 180 |
| Durée typique de rafraîchissement en temps réel (s) | 0.2 |
| Capacité de mémoire de trace | Carte SD (4 Go), > 10 000 pièces |
| Durée de mesure | Défini par l'utilisateur ; 5sec, 10sec, 15sec, 30sec, 1min, 2min, 3min sélectionnables |
Spécifications générales
| Paramètre | Spécifications |
|---|---|
| Dimensions (H × L × P) | 150 × 235 × 66 mm |
| Poids | 1,5 kg |
| Température | Fonctionnement : -10°C à 50°C Stockage : -40°C à 70°C |
| Humidité relative | 0% à 95% (sans condensation) |
| Alimentation | Batterie au lithium ; fonctionnement continu ≥ 8 heures |
Spécifications de l'interface
| Type d'interface | Spécifications |
|---|---|
| Interface optique | FC/UPC (PC et APC sélectionnables) |
| Interface de données | Interface USB, interface carte SD |
Orientation des défauts visibles (VFL)
| Paramètre | Spécifications |
|---|---|
| Longueur d'onde | 650 nm |
| Puissance de sortie (dBm) | ≥ -3 |
| Distance de test maximale | 3 km |
Notes techniques
- Les spécifications techniques décrivent les performances garanties à l'aide de mesures typiques de connecteurs de modèle PC
- Plage dynamique mesurée dans des conditions de largeur d'impulsion maximale et de temps moyen de plusieurs minutes
- Conditions de mesure de la zone morte : événement de réflexion dans un rayon de 4 km, intensité de réflexion < -45 dB, mesurée avec la largeur d'impulsion minimale
- Plage dynamique mesurée avec et sans filtre
Fonctionnalités de l'appareil OTDR
- Mode de mesure automatique : réglage automatique des paramètres, enregistrement des données de trace et analyse
- Mode de mesure multi-longueurs d'onde : commutation automatique de la longueur d'onde pour l'analyse de l'atténuation
- Fonction de fixation de trace : comparaison sur le même écran des traces de mesure en temps réel et moyenne
- Analyse multi-longueurs d'onde : comparaison, affichage et analyse de tout fichier de trace
- Test en ligne FTTx avec identification du séparateur et de l'extrémité de fibre
- Batterie lithium-ion de grande capacité avec plus de 8 heures d'autonomie en veille
- Format de fichier Bellcore (.sor) avec plus de 10 000 capacités de stockage de traces
- Détection de lumière de communication pour la protection de l'équipement
- Détection de l'état de connexion pour une surveillance rapide de l'état
- Commutation flexible du mode de mesure via des touches de raccourci
Logiciel PC OTDR Traces Manager
- Capacités de modification en masse et d'impression par lots
- Génération de rapports de test personnalisés en fonction des exigences de l'utilisateur
- Modes d'impression flexibles : impression d'une seule trace par page, impression par lots, plusieurs traces par page, affichage multi-formes d'onde
- Options d'impression personnalisées et configuration de la page
- Comparaison de différence de formes d'onde : affichage de plusieurs formes d'onde dans la même fenêtre pour l'analyse des changements de paramètres
