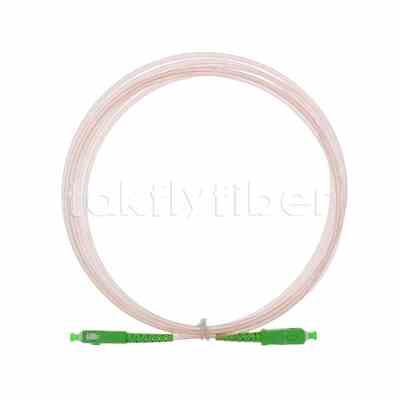

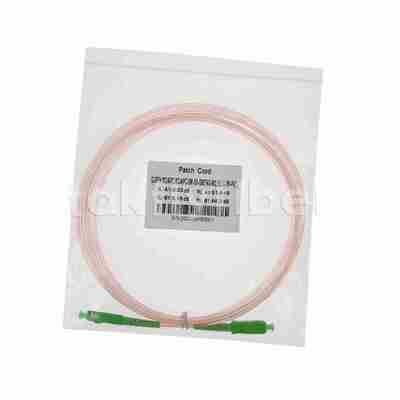

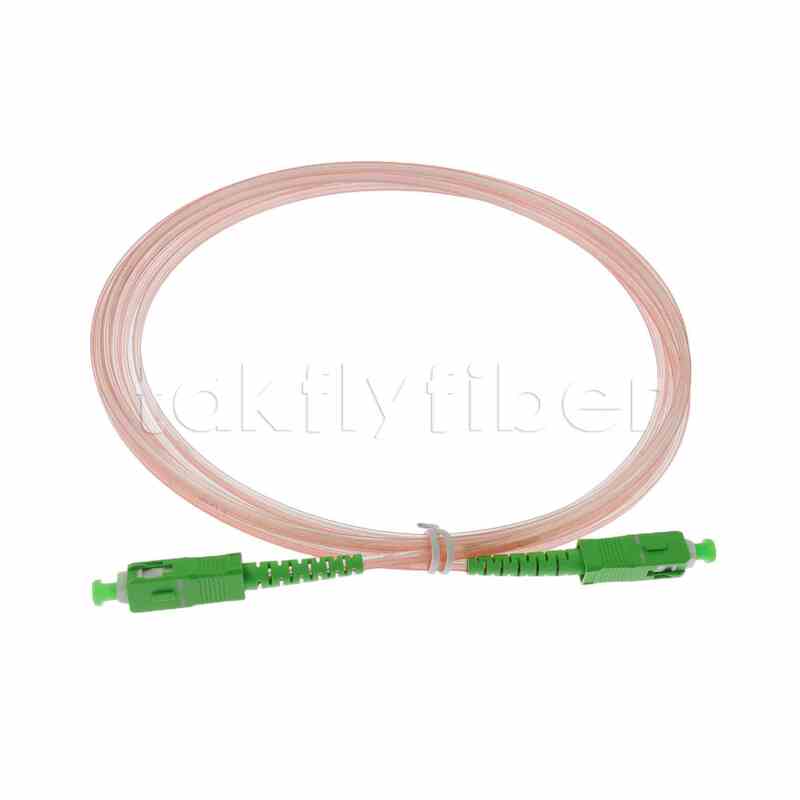

Cordon de brassage à fibre optique auto-adhésif invisible nouvellement développé de SCAPC à SCAPC pour l'application FTTH FTTR
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-SI-PC--SA-SA-2.0x3.0-PVC-XXX |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~3.99/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 5000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Cordon de brassage à fibre optique auto-adhésif invisible nouvellement développé de SCAPC à SCAPC po | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 2,2x3,0 ± 0,2 mm | Type de connecteur: | APC |
| Matériau de la veste: | PVC | Couleur: | Transparent |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 3m ou adapté aux besoins du client |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Câble de dérivation FTTH auto-adhésif invisible,Cordon de brassage SCAPC à fibre G657A,Cordon de brassage à fibre optique de 2 |
||
Description de produit
Câble à fibre optique auto-adhésif invisible SCAPC vers SCAPC pour applications FTTH/FTTR
Le câble de descente FTTH plat auto-adhésif de Takfly offre une connectivité directe aux foyers sans restrictions de bande passante, de longueur d'onde ou de technologie de transmission. L'unité de fibre optique est positionnée centralement avec deux membres de résistance parallèles de chaque côté, complétée par une gaine en PVC transparent et une couche de ruban adhésif double face auto-adhésif.
Spécifications du produit
Attributs de la fibre optique
- Diamètre du mode de champ : 8,6 µm ± 0,4 µm à 1310 nm
- Diamètre du manteau : 125,0 µm ± 0,7 µm
- Diamètre du revêtement : 245 µm ± 10 µm
- Erreur de concentricité revêtement-manteau : ≤ 12,5 µm
- Longueur d'onde de coupure : ≤ 1260 nm
- Coefficient d'atténuation : 1310 ≤ 0,4 dB 1550 ≤ 0,3 dB
Informations sur le câble FTTH
- Nombre de fibres : 1 cœur
- Type de fibre : G657A1/SM G657A2/G657B3
- Matériau du membre de résistance : FRP
- Diamètre : 0,5 mm * 2
Gaine extérieure
- Matériau : LSZH Noir
- Taille du câble : 2,0 * 3,0 mm
Spécifications de test du connecteur
| Article | Spécifications |
|---|---|
| Type | SC/APC (1310) |
| Perte d'insertion | ≤ 0,3 dB + 0,36 dB/km * L (km) à 1310 nm ≤ 0,3 dB + 0,25 dB/km * L (km) à 1550 nm |
| Perte de retour | ≥ 60 dB |
| Face d'extrémité | IEC 61300-3-35 |
| Durabilité (1000 accouplements) | Augmentation maximale de 0,2 dB |
| Température d'installation | -10 °C à +60 °C |
| Température de fonctionnement | -25 °C à 70 °C |
| Température de stockage | -40 °C à 75 °C |
| Traction du câble | 70 N |
Paramètres de fibre
| Type de fibre optique | Longueur d'onde de test | Atténuation | Bande passante d'injection complète (MHz.km) | Bande passante modale effective (MHz.km) | Rayon de courbure minimum (mm) |
|---|---|---|---|---|---|
| G652D | 1310/1550 nm | 0,36/0,22 | ... | ... | 16 |
| G657A1 | 1310/1550 nm | 0,36/0,22 | ... | ... | 10 |
| G657A2 | 1310/1550 nm | 0,36/0,22 | ... | ... | 7,5 |
| G657B3 | 1310/1550 nm | 0,36/0,22 | ... | ... | 5 |
Structure du câble
| Article | Contenu | Valeur |
|---|---|---|
| Fibre optique | Nombre de fibres | 1 ou 2 |
| Type de fibre | SM G657A2 ou SM G657AB3 | |
| Diamètre de la fibre | 0,25 mm | |
| Membre de résistance | Matériau | FRP |
| Diamètre | 2 x 0,5 mm | |
| Câble de gaine extérieure | Matériau | PVC |
| Épaisseur | 0,4 mm | |
| Diamètre | 2,0 x 3,0 mm | |
| Ruban adhésif double face | Colle | Acide acrylique |
| Papier de protection | PP | |
| Diamètre extérieur | Gaine extérieure avec ruban adhésif double face | 2,2 x 3,0 ± 0,2 mm |
Caractéristiques mécaniques et environnementales
| Type de câble | Diamètre (mm) | Poids (Kg/km) | Tension maximale (N) | Résistance à l'écrasement (N/100mm) | Rayon de courbure minimum (mm) | Température de stockage (°C) |
|---|---|---|---|---|---|---|
| GJXFH-1~2 | 2,2 x 3,0 ± 0,2 mm | 9,5 | 40/80 | 500/1000 | 20D/10D | -20~+70 |
Applications
- FTTR (Fibre jusqu'à la pièce) : Permet une connectivité fibre transparente dans les environnements intérieurs résidentiels ou commerciaux
- Réseaux optiques intérieurs : Idéal pour la transmission de données à haut débit avec un impact visuel minimal
- Systèmes de télécommunication : Connectivité fiable pour les réseaux LAN, WAN et métropolitains
- Maisons intelligentes : Prend en charge les réseaux domestiques modernes nécessitant un câblage esthétique et haute performance
- Réseaux d'entreprise : Convient aux installations intérieures discrètes dans les bureaux et les centres d'affaires
Caractéristiques du produit
- Conception de fibre invisible : Câble de 2,2 x 3,0 ± 0,2 mm avec finition transparente qui se fond dans l'environnement pour une utilisation intérieure discrète
- Connecteurs SC/SCA haute performance : Assure une faible perte d'insertion et une perte de retour élevée pour une transmission de signal stable
- Compact et flexible : Facile à faire passer autour des coins, des murs et des plafonds sans affecter les performances
- Faible sensibilité à la courbure : Construit avec des fibres G.657A2/B3 pour d'excellentes performances de courbure et une durabilité accrue
Avec plus de 10 ans d'expérience de vente et d'expédition dans les produits de fibre optique, nous avons aidé plus de 127 clients à développer leur activité et à augmenter leurs ventes. Nous fournissons des conseils professionnels pour vous aider à économiser du temps et de l'argent tout en augmentant vos ventes.
