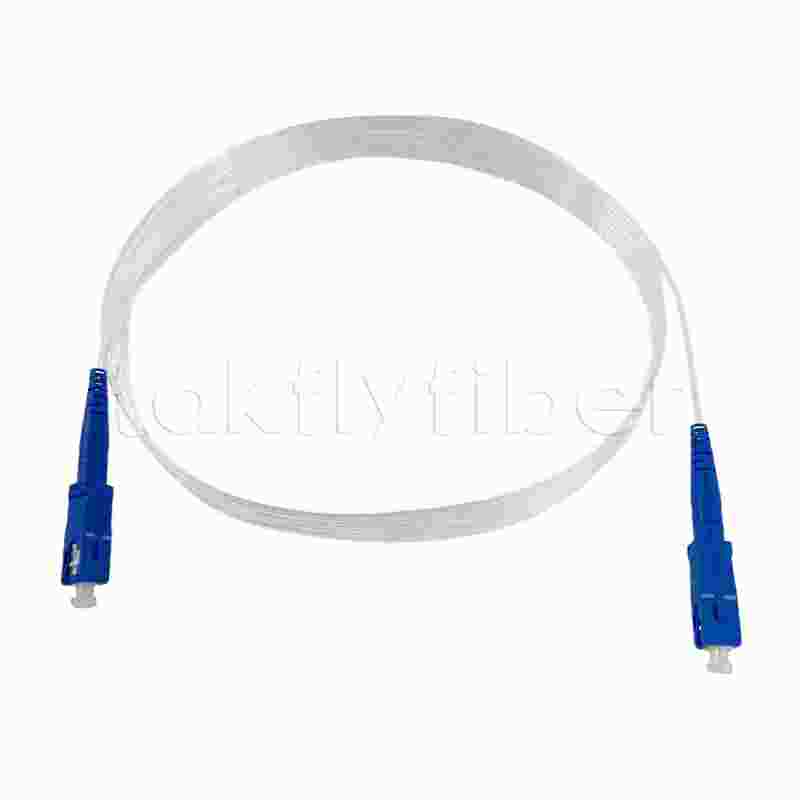

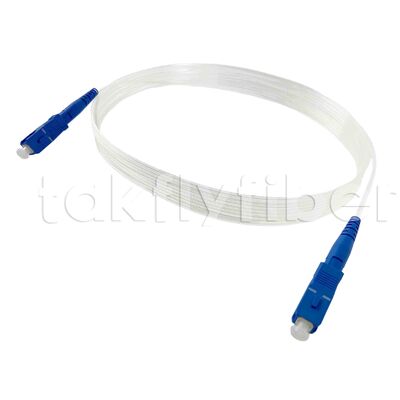

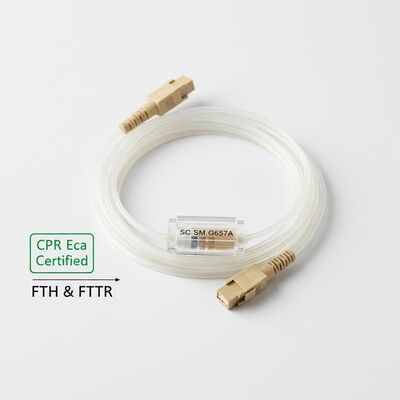

CPR Eca a certifié SC SM G657A 2.0*3.0mm Cordon de brassage à fibre optique invisible pour FTTH et FTTR
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-TI-PC--SU-SU-2.0x3.0-PVC-XXX |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~3.99/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 5000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | CPR Eca a certifié SC SM G657A 2.0*3.0mm Cordon de brassage à fibre optique invisible pour FTTH et F | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | UPCSM ≥ 50dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 2.0*3.0mm | Type de connecteur: | APC |
| Matériau de la veste: | PVC | Couleur: | Transparent |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 3m ou adapté aux besoins du client |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Cordon de brassage à fibre optique certifié CPR Eca,Câble d'interface de la fibre FTTH G657A,Cordon de brassage invisible SC/APC 2 |
||
Description de produit
CPR ECA certifié SC SM G657A 2,0 × 3,0 mm cordons de fibre optique invisibles
Le Takfly FTTH 2.0×3.0mm Transparent Invisible Indoor Fiber Optic Patchcord est doté d'un câble LSZH de 2.0×3.0mm avec connecteurs SC/UPC-SC/UPC, conçu pour des performances élevées,connexions à fibre mono-mode à faible perteCes assemblages robustes pré-terminés offrent un nombre de fibres avec une inspection d'usine à 100%.
Spécifications du produit
Attributs de la fibre optique
- Diamètre du champ de mode: 8,6 μm ± 0,4 μm à 1310 nm
- Le diamètre du revêtement: 125,0 μm ± 0,7 μm
- Diamètre du revêtement: 245 μm ± 10 μm
- Erreur de concentricité du revêtement: ≤ 12,5 μm
- Longueur d'onde de coupe: ≤ 1260 nm
- Coefficient d'atténuation: 1310 ≤ 0,4 dB, 1550 ≤ 0,3 dB

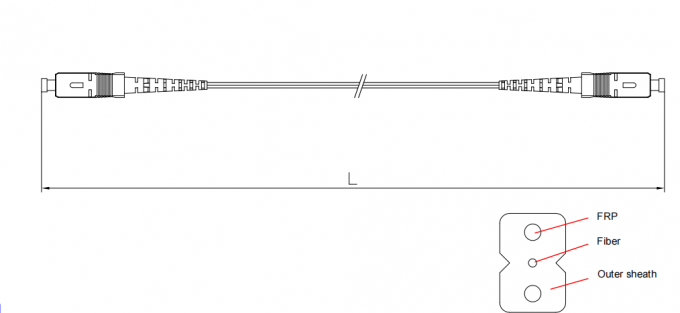

Informations sur les câbles FTTH
- Nombre de fibres: 1 noyau
- Le type de fibre: G657A1/SM G657A2/G657B3
- Matériau du membre de résistance: FRP
- Pour les véhicules à moteur électrique
- Matériau de l'enveloppe extérieure: LSZH Noir
- Taille du câble: 2,0 × 3,0 mm
Spécifications d'essai des connecteurs
| Nom de l'article | Les spécifications |
|---|---|
| Le type | SC/APC ((1310) |
| Perte d'insertion | Le niveau d'humidité de l'eau est de 0,3 dB/km*L (km) Le niveau d'éclairage doit être supérieur ou égal à 0,25 dB/km. |
| Perte de rendement | ≥ 60 dB |
| Façade finale | Pour les appareils électroniques |
| Durabilité (1000 accouplements) | 0Augmentation maximale de 0,2 dB |
| Température d'installation | -10°C+60°C |
| Température de fonctionnement | -25°C à 70°C |
| Température de stockage | -40°C à 75°C |
| Tirage du câble | 70N |
Performance de la fibre optique
| Paramètre | À long terme | À court terme |
|---|---|---|
| Résistance à la traction (N) | 40 | 80 |
| Charge de concassage (N) | 500 | 1000 |
| Longueur d'onde (nm) | 1310 à 1550 | |
| Attenuation (dB) | 0.4 sur 0.3 | |
| Diamètre du revêtement (μm) | 125 ± 1 | |
| Non-circulaire du revêtement | ≤ 1,0% | |
| Diamètre du revêtement (μm) | 242 ± 7 | |
Paramètres techniques détaillés
| Je ne veux pas. | Nom de l'article | Unité | Les spécifications (SM G657A2) |
|---|---|---|---|
| 1 | Diamètre du champ de mode (1310 nm) | μm | 8.2 à 9.0 |
| 1 | Diamètre du champ de mode (1550 nm) | μm | 9.1 à 10.1 |
| 2 | Diamètre du revêtement | μm | 125 ± 0.7 |
| 3 | Non-circulaire du revêtement | % | ≤ 07 |
| 4 | Erreur de concentricité du revêtement du noyau | μm | ≤ 05 |
| 5 | Diamètre du revêtement | μm | 245 ± 5 |
| 6 | Couche non circulaire | % | ≤ 60 |
| 7 | Erreur de concentricité de revêtement-couchage | μm | ≤ 12 ans |
| 8 | Longueur d'onde de coupure du câble | Nm | λcc ≤ 1260 |
| 9 | Attenuation (maximum) 1310 nm | Le nombre d'heures de travail | ≤ 036 |
| 9 | Attenuation (maximum) 1550 nm | Le nombre d'heures de travail | ≤ 025 |
| 10 | Perte de macrobendement (1 tour × rayon de 7,5 mm@1550 nm) | dB | ≤ 008 |
| 10 | Perte de macrobendement (1 tour × rayon de 7,5 mm@1265 nm) | dB | ≤ 025 |
Applications
- FTTR (Fibre to the Room): permet une connectivité en fibre sans couture dans les environnements intérieurs résidentiels ou commerciaux
- Réseaux optiques intérieurs: idéal pour la transmission de données à grande vitesse avec un impact minimal sur la visibilité
- Systèmes de télécommunications: connectivité fiable pour les réseaux LAN, WAN et métro
- Smart Homes: Prend en charge les réseaux domestiques modernes nécessitant un câblage esthétique et performant
- Réseaux d'entreprise: Convient pour des installations intérieures discrètes dans les bureaux et les centres d'affaires
Principales caractéristiques
- Conception en fibres invisibles: câble de 2,0 × 3,0 mm avec finition transparente se fond dans l'environnement pour une utilisation discrète à l'intérieur
- Connecteurs SC/SCA haute performance: assure une faible perte d'insertion et une perte de retour élevée pour une transmission de signal stable
- Compact et flexible: facile à rouler autour des coins, des murs et des plafonds sans affecter les performances
- Faible sensibilité à la flexion: construit avec des fibres G.657A2/B3 pour une excellente performance de flexion et une durabilité
Avec plus de 10 ans d'expérience dans les ventes et l'expédition de produits en fibre optique, nous avons aidé plus de 127 clients à développer leurs activités et à augmenter leurs ventes.Nous fournissons des conseils professionnels pour vous aider à économiser du temps et de l'argent tout en augmentant vos ventes.
Questions fréquemment posées
Q1: Qu'est-ce qu'un câble de patch en fibre optique invisible de 2,0 × 3,0 mm?
Il s'agit d'un câble FTTH Drop 2.0×3.0mm avec connecteurs SC ou SCA, conçu pour une installation presque invisible dans les réseaux FTTR (Fibre-to-the-Room).
Q2: Quel type de fibres est utilisé dans ce cordon de patch?
Il utilise des fibres G.657A2 ou G.657B3 insensibles à la flexion en mode unique, optimisées pour un routage FTTR en intérieur serré.
Q3: Le cordon de patch peut-il être personnalisé en longueur ou en couleur?
La longueur, la couleur de la veste, l'étiquetage et le type de connecteur peuvent tous être personnalisés pour répondre aux exigences spécifiques du projet.
Q4: Comment la qualité de ces cordons est-elle testée?
Chaque câble est soumis à un test de perte d'insertion et de perte de retour de 100% pour assurer des performances optiques optimales.
Q5: Quelles sont les applications typiques de ce cordon de patch invisible?
Ils sont idéaux pour les déploiements FTTH, FTTR dans les appartements, les bureaux ou les zones résidentielles à forte densité où un câblage discret est requis.
Q6: Les connecteurs SC et SCA sont-ils interchangeables sur ce câble de patch?
Les connecteurs SC et SC/APC partagent la même interface physique, mais les connecteurs APC nécessitent des interfaces APC correspondantes pour assurer une performance optique appropriée.
Q7: Quel est le délai de livraison typique de ces cordons de patch?
Les longueurs standard sont généralement disponibles pour une expédition immédiate, tandis que les commandes personnalisées nécessitent généralement 3 à 7 jours ouvrables.
