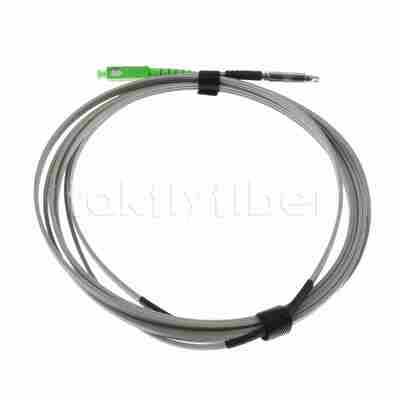

2.0*5.2mm SC/APC aux ensembles de câbles d'interface à fibre poussables SC/APC pour FTTH et FTTP
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-AS-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.69/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 5000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | 2.0*5.2mm SC/APC aux ensembles de câbles d'interface à fibre poussables SC/APC pour FTTH et FTTP | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 2.0*5,2 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 000 pièces/jour | Résistance à la traction à court terme: | ≥ 200N |
| Mettre en évidence: | 2.0*5,2 mm câble à décharge de fibres SC/APC,Ensembles de fibres à poussée SC/APC |
||
Description de produit
Cordon de raccordement à fibre optique pushable SC/APC vers SC/APC pour FTTH FTTX, SM G657A2, 2.0x5.2mm, gaine LSZH

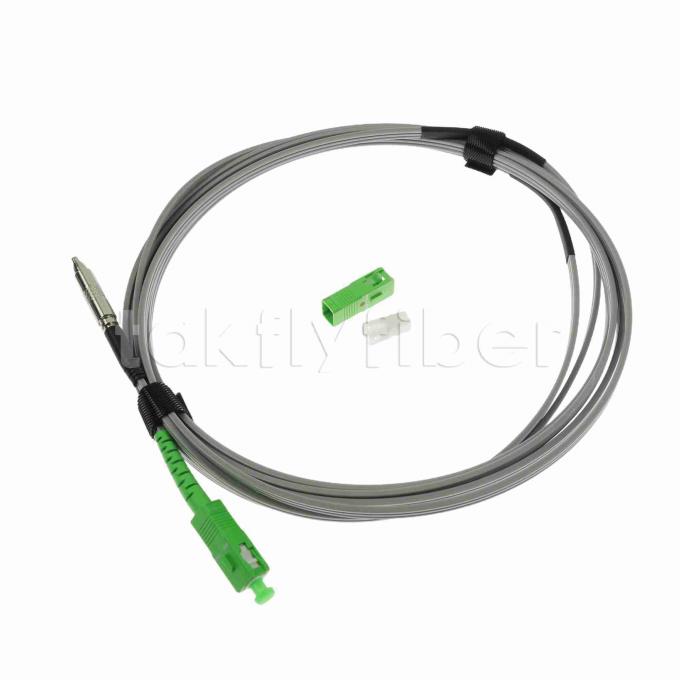

Les assemblages de câbles de dérivation pushable Takfly sont spécialement conçus pour des installations rapides et propres dans les réseaux fibre jusqu'au domicile (FTTH) et fibre jusqu'aux locaux (FTTP). Chaque assemblage est doté d'un connecteur SC/APC terminé en usine, conçu pour être poussé à travers des micro-conduits, des conduits ou des murs, puis clipsé directement dans un boîtier terminal, éliminant ainsi le besoin de épissurage ou d'outils spécialisés.

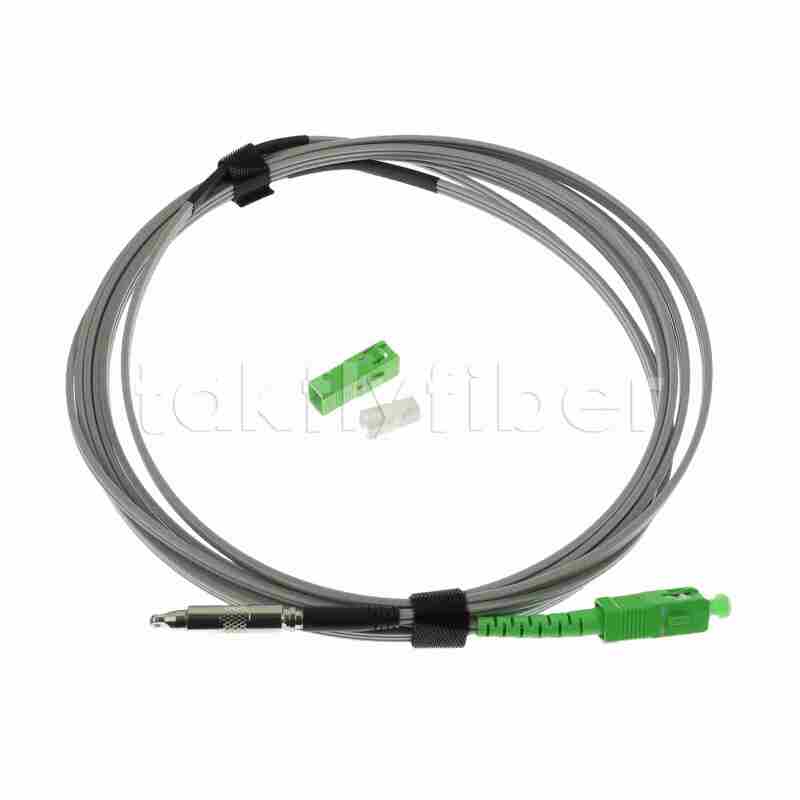

Si le passage se fait à travers un mur, percez simplement un trou de 3/8" pour l'entrée du câble. Le connecteur SC/APC pushable peut être poussé à travers un micro-conduit ou un conduit existant, sans perçage requis. Une fois acheminé, le boîtier SC/APC se clipse sur la férule sans outils. La connexion finale est établie en branchant directement sur un terminal réseau optique (ONT), une plaque murale ou un boîtier.
Construits avec une fibre monomode insensible à la courbure (G.657.A2 ou G.657.B3), ces assemblages robustes et discrets sont idéaux pour les environnements de routage serrés tels que les unités de logement individuel (SFU) et les unités de logement collectif (MDU). Les assemblages sont fabriqués sur commande dans des longueurs personnalisées, avec des œillets de traction optionnels, et sont disponibles avec des gaines noires ou blanches.
- Diamètre du mode de champ : 8.6µm ±0.4µm à 1310nm
- Diamètre du cœur : 125.0µm ±0.7µm
- Diamètre du revêtement : 245µm ±10µm
- Erreur de concentricité revêtement-cœur : ≤12.5µm
- Longueur d'onde de coupure : ≤1260nm
- Coefficient d'atténuation : 1310 ≤0.4dB, 1550 ≤0.3dB
- Nombre de fibres : 1 cœur
- Type de fibre : G657A1
- Matériau du membre de résistance : FRP
- Diamètre : 0.5mm × 2
- Fil de messagerie auto-porteur : Fil d'acier, Diamètre : 1.0mm
- Gaine extérieure : LSZH Noir, Taille du câble : 5.0×2.0mm
| Article | Spécifications |
|---|---|
| Type | SC/APC(1310) |
| Perte d'insertion | ≤0.3 dB + 0.36 dB/km×L(km) @ 1310nm ≤0.3 dB + 0.25 dB/km ×L(km) @ 1550nm |
| Perte de retour | ≥60dB |
| Face d'extrémité | IEC 61300-3-35 |
| Durabilité (1000 accouplements) | Augmentation maximale de 0.2dB |
| Température d'installation | -10℃～+60℃ |
| Température de fonctionnement | -25℃~70℃ |
| Température de stockage | -40℃~75℃ |
| Traction du câble | 90N |
| Paramètre | Long terme | Court terme |
|---|---|---|
| Résistance à la traction (N) | 200 | 500 |
| Charge d'écrasement (N) | 1000 | 2000 |
| Longueur d'onde (nm) | 1310/1550 | |
| Atténuation (dB) | 0.4/0.3 | |
| Diamètre du cœur (µm) | 125±1 | |
| Non-circularité du cœur | ≤1.0% | |
| Diamètre du revêtement (µm) | 242±7 | |
| N° | Article | Unité | Spécification (SM G657A2) |
|---|---|---|---|
| 1 | Diamètre du mode de champ (1310nm) | µm | 8.2~9.0 |
| 1 | Diamètre du mode de champ (1550nm) | µm | 9.1~10.1 |
| 2 | Diamètre du cœur | µm | 125±0.7 |
| 3 | Non-circularité du cœur | % | ≤0.7 |
| 4 | Erreur de concentricité cœur-cœur | µm | ≤0.5 |
| 5 | Diamètre du revêtement | µm | 245±5 |
| 6 | Non-circularité du revêtement | % | ≤6.0 |
| 7 | Erreur de concentricité cœur-revêtement | µm | ≤12 |
| 8 | Longueur d'onde de coupure du câble | nm | λcc ≤1260 |
| 9 | Atténuation (Max) 1310nm | dB/KM | ≤0.36 |
| 9 | Atténuation (Max) 1550nm | dB/KM | ≤0.25 |
| 10 | Perte de macro-courbure (1 tour × rayon de 7.5mm@1550nm) | dB | ≤0.08 |
| 10 | Perte de macro-courbure (1 tour × rayon de 7.5mm@1265nm) | dB | ≤0.25 |
- CATV
- Réseaux de télécommunication
- Terminaison de dispositifs actifs
- Réseaux locaux (LAN)
- Réseaux de traitement de données
- FTTH, FTTX
- Réseaux étendus (WAN)
- Faible perte d'insertion et perte de réflexion élevée
- Bonne capacité d'échange
- Bonne durabilité
- Stabilité à haute température
- Norme : Telcordia GR-326-CORE
