FTTH FTTX Pullable Bullet SC/APC Fiber Optic Patchcord avec une veste LSZH et une fibre G657A2
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | DF/OEM/Nuetral |
| Certification: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numéro de modèle: | TK-PC-SAP-SA-AS-3.0-TPU |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | US$0.01~4.69/PC |
| Détails d'emballage: | Emballage standard d'exportation |
| Délai de livraison: | 5 à 9 jours ouvrables selon le QTY |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 5000pcs / jour |
|
Détail Infomation |
|||
| Nom du produit: | Cordon de brassage à fibre optique SCAPC vers SC/APC, SM G657A2, 2,0 x 5,2 mm, gaine LSZH | Perte d'interaction: | ≤0,3dB |
|---|---|---|---|
| Perte de retour: | Le débit d'air doit être supérieur ou égal à 60 dB | Type de fibre: | Les données de l'échantillon doivent être fournies à l'autorité compétente de l'État membre où l'éch |
| Diamètre: | 2.0*5,2 mm | Type de connecteur: | APC |
| Matériau de la veste: | LSZH | Couleur: | Noir |
| Longueur d'onde: | 1310 nm, 1550 nm | Longueur: | 5m ou personnalisé |
| Température de fonctionnement: | -20 ℃ ~ 70 ℃ | Diamètre des fibres: | 9/125 |
| Grade: | Grade de télécommunications | Certificat: | Ce document est conforme à la présente directive. |
| Capacité de production: | 10000 pièces/jour | ||
| Mettre en évidence: | Cordon de brassage à fibre optique avec connecteur Bullet extractible,LSZH Jacket FTTH Drop Cable est un câble,Cordon de brassage fibre SC/APC G657A2 |
||
Description de produit

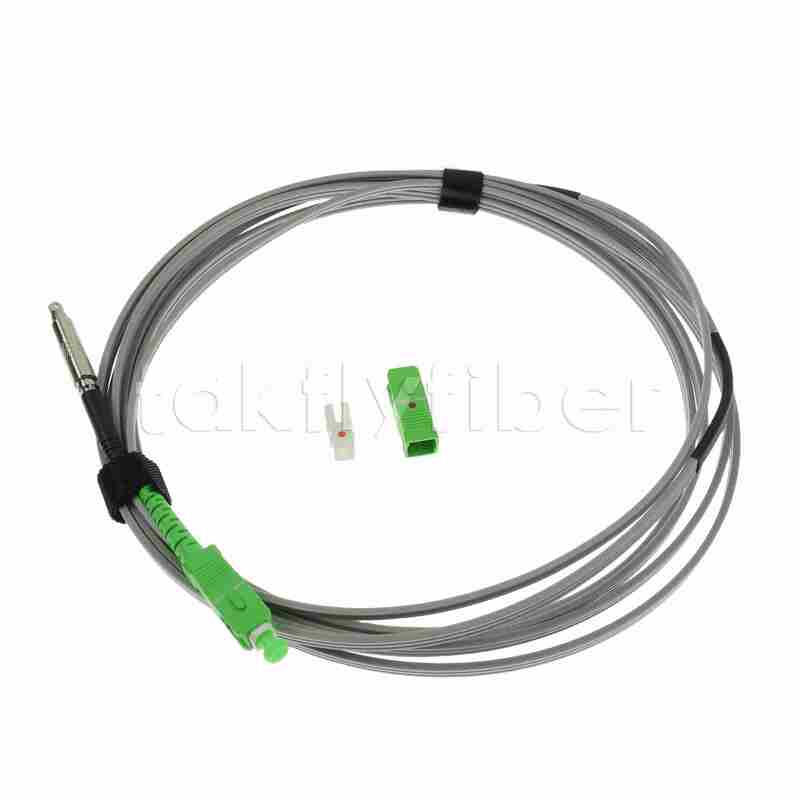

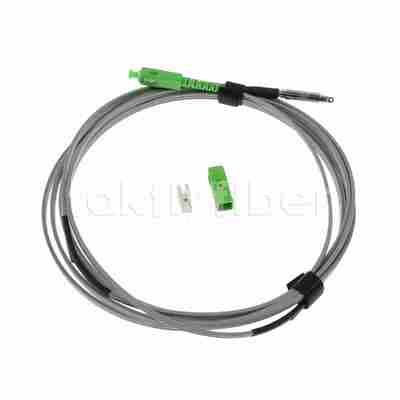

Cordon de brassage fibre optique FTTH FTTX Bullet SCAPC vers SC/APC rétractable
Ce cordon de brassage fibre optique rétractable et poussable est doté d'une fibre SM G657A2 avec une gaine LSZH de 2,0x5,2 mm, conçue spécifiquement pour les scénarios de déploiement FTTX.
Présentation du produit
Le connecteur rétractable et poussable permet l'installation de câbles pré-connectés à travers des micro-conduits et de petits trous courants dans les applications FTTX. Cette conception élimine le besoin de conduits volumineux ou de percer de grands trous dans les murs des clients, réduisant ainsi les coûts de déploiement de la fibre et simplifiant les procédures d'installation.
Spécifications de la fibre optique
- Diamètre du mode de champ : 8,6 µm ±0,4 µm à 1310 nm
- Diamètre du cœur : 125,0 µm ±0,7 µm
- Diamètre du revêtement : 245 µm ±10 µm
- Erreur de concentricité revêtement-cœur : ≤12,5 µm
- Longueur d'onde de coupure : ≤1260 nm
- Coefficient d'atténuation : 1310 ≤0,4 dB, 1550 ≤0,3 dB
Construction du câble
- Nombre de fibres : 1 cœur
- Type de fibre : G657A1
- Matériau du membre de résistance : FRP
- Diamètre : 0,5 mm x 2
- Fil de suspension auto-portant : Fil d'acier, diamètre 1,0 mm
- Gaine extérieure : LSZH Noir
- Taille du câble : 5,0 x 2,0 mm
Performances du connecteur
| Paramètre | Spécification |
|---|---|
| Type | SC/APC (1310) |
| Perte d'insertion | ≤0,3 dB + 0,36 dB/km×L(km) à 1310 nm ≤0,3 dB + 0,25 dB/km×L(km) à 1550 nm |
| Perte de retour | ≥60 dB |
| Face d'extrémité | IEC 61300-3-35 |
| Durabilité (1000 accouplements) | Augmentation max de 0,2 dB |
| Température d'installation | -10°C à +60°C |
| Température de fonctionnement | -25°C à 70°C |
| Température de stockage | -40°C à 75°C |
| Traction du câble | 90 N |
Performances mécaniques de la fibre optique
| Paramètre | Long terme | Court terme |
|---|---|---|
| Résistance à la traction (N) | 200 | 500 |
| Charge d'écrasement (N) | 1000 | 2000 |
| Longueur d'onde (nm) | 1310/1550 | |
| Atténuation (dB) | 0,4/0,3 | |
| Diamètre du cœur (µm) | 125 ±1 | |
| Non-circularité du cœur | ≤1,0 % | |
| Diamètre du revêtement (µm) | 242 ±7 | |
Paramètres techniques détaillés
| N° | Article | Unité | Spécification (SM G657A2) |
|---|---|---|---|
| 1 | Diamètre du mode de champ @1310nm | µm | 8,2~9,0 |
| 1 | Diamètre du mode de champ @1550nm | µm | 9,1~10,1 |
| 2 | Diamètre du cœur | µm | 125 ±0,7 |
| 3 | Non-circularité du cœur | % | ≤0,7 |
| 4 | Erreur de concentricité cœur-cœur | µm | ≤0,5 |
| 5 | Diamètre du revêtement | µm | 245 ±5 |
| 6 | Non-circularité du revêtement | % | ≤6,0 |
| 7 | Erreur de concentricité cœur-revêtement | µm | ≤12 |
| 8 | Longueur d'onde de coupure du câble | nm | λcc ≤1260 |
| 9 | Atténuation (Max) @1310nm | dB/KM | ≤0,36 |
| 9 | Atténuation (Max) @1550nm | dB/KM | ≤0,25 |
| 10 | Perte de macro-courbure (1 tour × rayon de 7,5 mm @1550nm) | dB | ≤0,08 |
| 10 | Perte de macro-courbure (1 tour × rayon de 7,5 mm @1265nm) | dB | ≤0,25 |
Applications
- Systèmes CATV
- Réseaux de télécommunication
- Terminaison de dispositifs actifs
- Réseaux locaux (LAN)
- Réseaux de traitement de données
- Déploiements FTTH, FTTX
- Réseaux étendus (WAN)
Caractéristiques principales
- Faible perte d'insertion et perte de réflexion élevée
- Excellente capacité d'échange
- Durabilité supérieure
- Stabilité à haute température
- Conforme à la norme Telcordia GR-326-CORE
